Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza i opatentowane w Szwajcarii w 1890 roku, szybko rozpowszechniły się w wielu krajach europejskich. Stały się one standardowym złączem do węży i armatury strażackiej, stąd popularnie określane są jako złącza strażackie lub złącza hydrantowe (nasady hydrantowe). Ich uniwersalność i niezawodność sprawiły, że są one szeroko stosowane w instalacjach przesyłowych dla płynnych i sypkich substancji, w tym w popularnym rozmiarze 52mm.
Budowa i Zasada Działania Złączy STORZ

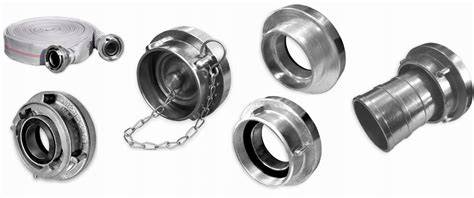

Złącza STORZ charakteryzują się symetryczną budową części przyłączeniowej, co oznacza, że nie posiadają typu męskiego ani żeńskiego. Dzięki temu w prosty sposób łączy się je ze sobą. Najważniejszą zaletą złączy STORZ jest szybkość łączenia - do całkowitego połączenia potrzeba jedynie 1/4 obrotu, co odpowiada obrotowi o 22°. Można to zrobić ręcznie lub za pomocą specjalnego klucza.
Typy Zaczepów
Złącza STORZ posiadają dwa zaczepy, które mogą być umieszczone w różny sposób:
- Na obrotowej nasadzie nałożonej na końcówkę do węża i zabezpieczonej pierścieniem z drutu.
- Na stałej nasadzie z gwintem nakręconej na gwint instalacji rurowej, np. hydrantu.
Weryfikacja Złącza
Złącze STORZ można zweryfikować poprzez pomiar odległości pomiędzy kłami, mierząc od strony wewnętrznej.

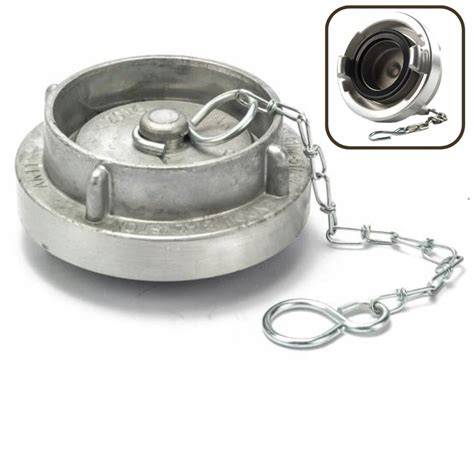

Rodzaje Złączy STORZ ze względu na Metodę Produkcji
Na rynku złącza STORZ występują w dwu rodzajach wykonania, które różnią się metodą produkcji oraz parametrami pracy:
Złącza Odkuwane
Złącza odkuwane, produkowane zgodnie z normami (np. DIN), to wysokiej jakości produkty charakteryzujące się znacznie większą wytrzymałością. Wysokiej jakości złącza odkuwane oferują ciśnienie robocze do 16 bar i są przeznaczone do odpowiedzialnych zastosowań.
Złącza Odlewane
Złącza odlewane, ze względu na specyfikę procesu produkcyjnego, charakteryzują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań, ze względu na kruchość elementów.
Uszczelnienia i Materiały
Standardowym uszczelnieniem jest odporna na podciśnienie, przeznaczona dla węży ssawno-tłocznych uszczelka wargowa. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie.
Rodzaj uszczelki może również zależeć od materiału, z którego wykonane jest złącze:
- Złącza aluminiowe STORZ posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR).
- Złącza mosiężne posiadają czarną uszczelkę z NBR.
- Złącza nierdzewne wyposażone są w uszczelkę z vitonu.
