Oznakowanie i informacje o hydrantach

Hydrant jest urządzeniem umożliwiającym pobór wody bezpośrednio z sieci wodociągowej, kluczowym dla systemów przeciwpożarowych. Zarówno hydranty wewnętrzne, jak i zewnętrzne stanowią niezbędny element tych systemów, a ich prawidłowe usytuowanie oraz oznakowanie mają bezpośredni wpływ na bezpieczeństwo ludzi i mienia.

Hydranty powinny być dobrze widoczne i łatwo dostępne, aby w razie zagrożenia można było z nich skorzystać w jak najkrótszym czasie, pobierając wodę do gaszenia pożarów i zaopatrywania wodnego pojazdu straży pożarnej.

Przepisy i normy regulujące kwestie hydrantów

Kwestie związane z projektowaniem oraz oznakowaniem hydrantów zewnętrznych i wewnętrznych są ściśle regulowane. Hydranty zewnętrzne i wewnętrzne stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane Ustawami i Rozporządzeniami dotyczącymi ochrony przeciwpożarowej oraz Prawa budowlanego.

Najważniejsze dokumenty prawne

Oto najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Aprobata techniczna CNBOP

Zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, hydranty wewnętrzne i zewnętrzne są wyrobem budowlanym, czyli elementem trwale wbudowanym w obiekt budowlany lub jego część, wpływającym na jego właściwości użytkowe. W związku z tym hydranty podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP).

Dopuszczenie hydrantów do zastosowania w obiektach budowlanych jest możliwe po uzyskaniu aprobaty technicznej CNBOP, która potwierdza pozytywną ocenę techniczną ich przydatności.

Polskie Normy dotyczące hydrantów

Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z Polskimi Normami, opisującymi wymagania, metody badań, budowę, parametry użytkowe oraz prawidłowe oznakowanie tych urządzeń. Najważniejsze normy to:

• PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
• PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
• PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
• PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
• PN-EN 14384 Hydranty przeciwpożarowe nadziemne
• PN-EN 14339 Hydranty przeciwpożarowe podziemne.

Rodzaje hydrantów i ich lokalizacja

Hydranty dzieli się na zewnętrzne i wewnętrzne w zależności od ich lokalizacji.

Hydranty zewnętrzne

Hydranty zewnętrzne są zlokalizowane na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów zewnętrznych sieci wodociągowych. Mogą mieć postać nadziemną lub podziemną.

Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r., hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Przy każdym hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny do niego dostęp.

Parametry i lokalizacja hydrantów zewnętrznych

Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.

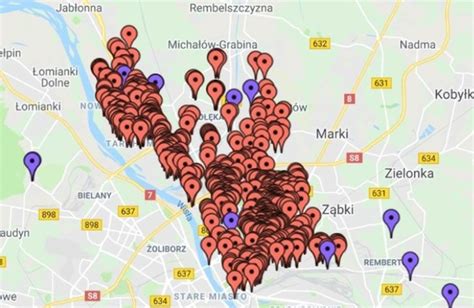

Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni / drogi / ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).

Hydranty wewnętrzne

Hydranty wewnętrzne są instalowane wewnątrz budynków i obiektów budowlanych, umożliwiając pobór wody z wewnętrznej sieci wodociągowej / instalacji przeciwpożarowej. W zależności od sposobu montażu wyróżnia się hydranty natynkowe i wnękowe.

Parametry i lokalizacja hydrantów wewnętrznych

Hydranty wewnętrzne stanowią element systemu ochrony przeciwpożarowej projektowanego osobno dla każdego budynku i obiektu budowlanego, z uwzględnieniem jego przeznaczenia i sposobu użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości oraz układu poszczególnych pomieszczeń. W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:

• Hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm.
• Hydrant 52 - z wężem płasko składanym.
• Zawór 52 - niewyposażony w wąż pożarniczy.

Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.

Oznakowanie hydrantów zewnętrznych i wewnętrznych

Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, w tym właściwego rozmieszczenia i oznaczenia hydrantów. Znaki przeciwpożarowe pełnią kluczową rolę w zapewnianiu bezpieczeństwa w budynkach i ich stosowanie jest obowiązkowe zgodnie z przepisami prawa i normami ochrony przeciwpożarowej.

Oznakowanie hydrantów wewnętrznych

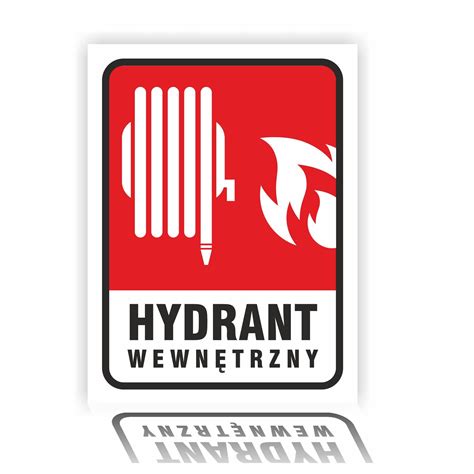

Znak "Hydrant wewnętrzny" to tablica informacyjna wskazująca lokalizację hydrantu wewnętrznego. Znak ma na celu umożliwienie szybkiego zlokalizowania hydrantu w razie pożaru, co jest kluczowe dla sprawnego przeprowadzenia akcji gaśniczej.

Hydranty w wewnętrznych systemach przeciwpożarowych oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafy, z czerwonymi lub przeszklonymi drzwiami, dla hydrantów oraz oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej.

W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru. Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010.

Znak powinien być umieszczony w widocznym miejscu, np. nad hydrantem lub w jego pobliżu, tak aby był łatwo zauważalny w razie pożaru. Stosuje się go w budynkach użyteczności publicznej, biurach, magazynach, halach produkcyjnych oraz innych miejscach, gdzie wymagane jest oznakowanie lokalizacji hydrantów wewnętrznych.

Oznakowanie hydrantów zewnętrznych

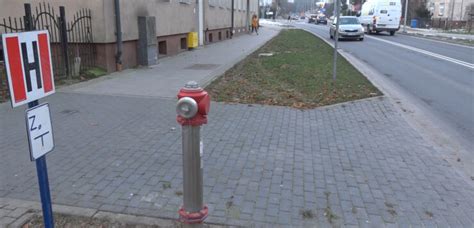

Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność w przestrzeni publicznej. Znak hydrantu zewnętrznego to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą H.

Znak hydrantu może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia. Jest to niezbędne w przypadku hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenu lub na wzniesieniach, gdy istnieje ryzyko przysłonięcia urządzenia przez roślinność. Znaki hydrantowe mogą być płaskie lub przestrzenne, aby były dobrze widoczne z każdej strony.

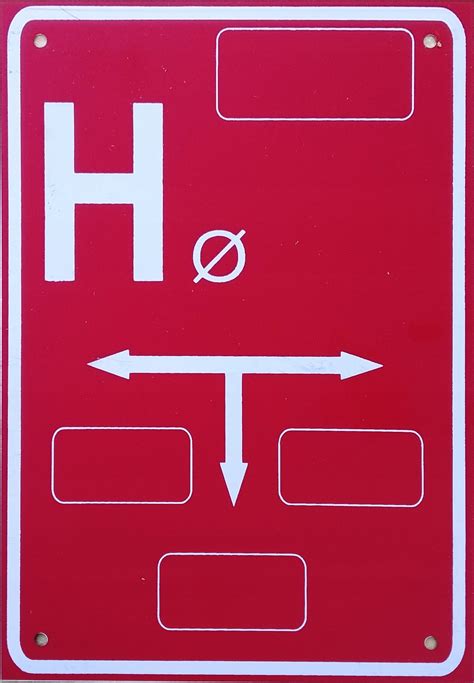

Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacja o średnicy zaworu, kierunku i odległości od znaku, w której znajduje się hydrant.
