Systemy Sygnalizacji Pożarowej: Wykrywanie, Monitorowanie i Zapobieganie Usterkom

Wprowadzenie do Systemów Przeciwpożarowych (PPOŻ)

Systemy przeciwpożarowe (PPOŻ) odgrywają kluczową rolę w bezpieczeństwie obiektów, odpowiadając za wczesne wykrycie zagrożenia oraz uruchomienie odpowiednich scenariuszy bezpieczeństwa. W praktyce o skuteczności ochrony decyduje nie tylko prawidłowy montaż instalacji, ale przede wszystkim jej stała sprawność, obejmująca poprawne działanie detekcji, komunikacji, zasilania i urządzeń wykonawczych.

Wiele usterek w systemach PPOŻ rozwija się stopniowo i przez długi czas może pozostawać niezauważonych przez użytkowników budynku, co stanowi poważne zagrożenie dla bezpieczeństwa.

Najczęstsze Problemy i Ich Diagnostyka w Systemach SSP

Monitoring systemów sygnalizacji pożarowej (SSP) jest kluczowy dla wczesnego wykrywania i eliminowania usterek. Poniżej przedstawiono najczęściej spotykane problemy oraz sposoby ich diagnostyki i serwisowania.

Zabrudzenie czujek dymu i czujek wielokryteriowych

Zabrudzenie czujek dymu i czujek wielokryteriowych należy do najczęściej spotykanych problemów w instalacjach SSP. Kurz, tłuszcze i pył budowlany osadzają się w komorze pomiarowej, zmieniając warunki detekcji. Monitoring wykrywa to na kilka sposobów: centrala może zgłaszać stan zabrudzenia lub dryftu czujki, a powtarzalne prealarmy w tej samej strefie budują jednoznaczny wzorzec, że element detekcji pracuje poza optymalnym zakresem. Działania serwisowe obejmują czyszczenie i testy funkcjonalne zgodne z dokumentacją producenta, a także ocenę środowiska pracy czujki. Jeżeli przyczyną jest stałe zapylenie lub para wodna, technicy rekomendują zmianę typu detekcji lub korektę lokalizacji.

Usterki okablowania

W praktyce eksploatacji obiektów częste są usterki okablowania, takie jak przerwy, zwarcia, doziemienia oraz okresowe zaniki kontaktu na połączeniach. Monitoring pozwala natychmiast wychwycić takie zdarzenia, ponieważ centrala sygnalizuje precyzyjny typ uszkodzenia i wskazuje obszar lub segment instalacji. W ramach profilaktyki serwis wykonuje pomiary ciągłości i rezystancji izolacji, kontroluje połączenia na listwach i łączówkach, a także ocenia stan puszek i przejść przez strefy o podwyższonej wilgotności.

Problemy z komunikacją w pętli (SLC) i identyfikacją elementów

W systemach adresowalnych źródłem problemów bywa komunikacja w pętli (SLC) lub błędy identyfikacji elementów po wymianie urządzenia. Monitoring jest tu szczególnie użyteczny, bo rejestruje, które elementy przestają odpowiadać, jak często występuje problem i czy dotyczy całego odcinka pętli, czy pojedynczego urządzenia. Zapobieganie obejmuje utrzymywanie aktualnej dokumentacji adresacji, wdrożenie procedury wymiany elementów z zachowaniem konfiguracji oraz okresowe testy komunikacji.

Fałszywe alarmy

Fałszywe alarmy wpływają negatywnie na funkcjonowanie obiektu, generują koszty oraz obniżają czujność użytkowników, co jest szczególnie niebezpieczne w sytuacji, gdy realne zdarzenie wymaga szybkiej ewakuacji. Monitoring pozwala analizować wzorce: czy alarmy pojawiają się o określonych porach, w tych samych strefach i po jakich zdarzeniach towarzyszących. Taka analiza ułatwia rozróżnienie problemu sprzętowego (np. zabrudzenie) od problemu środowiskowego (np. para wodna, dym papierosowy). Serwis techniczny ogranicza ryzyko fałszywych alarmów przez korekty lokalizacji, dobór właściwej technologii detekcji, przegląd parametrów w ramach dopuszczonych nastaw oraz wdrożenie procedur na czas remontów i prac pylących.

Ogólne problemy komunikacyjne

Problemy komunikacyjne dotyczą zarówno komunikacji wewnętrznej w systemie, jak i współpracy z urządzeniami peryferyjnymi czy integracjami technicznymi. Monitoring szybko wskazuje utratę łączności i pomaga odróżnić usterkę chwilową od trwałej. Serwis weryfikuje tory transmisji, urządzenia pośredniczące, stan okablowania i odporność instalacji na zakłócenia.

Niezawodność zasilania

Zasilanie decyduje o gotowości całego systemu. Najczęstsze usterki to zużyte akumulatory, awarie ładowania, przeciążenia zasilaczy oraz krótkotrwałe zaniki zasilania sieciowego. Monitoring pozwala rejestrować spadki napięć, stany awaryjne ładowania oraz epizody zaniku zasilania, które mogą być niewidoczne dla obsługi. Serwis wykonuje testy pojemności, bilansuje obciążenia zasilaczy, sprawdza zabezpieczenia i połączenia w szafach, a także eliminuje przyczyny przeciążeń.

Działanie urządzeń wykonawczych

Oddymianie, klapy, okna, wentylatory, zwolnienia drzwi czy inne urządzenia wykonawcze muszą działać w odpowiedniej kolejności i z potwierdzeniami zwrotnymi. Monitoring wychwytuje zarówno usterki, jak i niespójności, na przykład sytuację, w której system wydał polecenie, ale nie otrzymał potwierdzenia zadziałania. Serwis wykonuje testy funkcjonalne, sprawdza sygnały zwrotne, konserwuje mechanikę oraz weryfikuje logikę scenariuszy, szczególnie po zmianach w obiekcie.

Podejście przyczynowe w diagnostyce i serwisie

Diagnostyka zaczyna się od analizy informacji z centrali i zdarzeń przesyłanych przez monitoring. Na tej podstawie technicy określają, czy problem ma charakter stały, narastający czy incydentalny oraz które elementy są najbardziej podejrzane. Najważniejszym elementem jest podejście przyczynowe: po usunięciu usterki serwis eliminuje powód jej powstania, a nie tylko „kasuje komunikat”. W praktyce oznacza to np. uszczelnienie puszek narażonych na wilgoć, korektę tras kablowych po remontach, właściwy dobór czujek do środowiska pracy oraz regularne testy zasilania i sterowań.

Podstawy Działania Systemu Sygnalizacji Pożarowej (SSP)

System SSP oparty jest na zamontowanych w pomieszczeniach czujkach, które reagują na dym i/lub wzrost temperatury, przekazując informację o tym fakcie do centrali pożarowej. Centrala następnie informuje o zagrożeniu lub alarmie personel obsługi, a w przypadku jego braku - straż pożarną, i/lub uruchamia dodatkowe urządzenia sygnalizacyjne lub gaśnicze. Zadaniem tak zbudowanego systemu SSP jest szybkie i bezbłędne wykrycie powstającego pożaru, zanim się on rozwinie i osiągnie rozmiary trudne do opanowania. Szybkie wykrywanie pożaru jest istotnym elementem koncepcji ochrony przeciwpożarowej; im wcześniej zostanie wykryty, tym mniejsze są zagrożenia i szkody.

Metody Detekcji Pożaru

Wykrywanie pożaru (detekcja pożaru) następuje generalnie dzięki trzem parametrom pożarowym, którymi są: dym, ciepło i widmo światła.

Detektory dymu

Budowa czujnika dymu opiera się na kilku technologiach, z których dwie najpopularniejsze wykorzystują fotoelektryczność oraz jonizację.

• Czujniki optyczne (fotoelektryczne): Wykorzystują źródło światła (np. diodę LED emitującą światło widzialne lub podczerwień) oraz fotodiodę usytuowaną zaraz obok drogi światła.
• Czujniki jonizacyjne: Nie każdy pożar generuje na tyle dużą ilość widocznego dymu, by czujnik optyczny mógł zadziałać już w pierwszej fazie pożaru. Czujnik jonizacyjny zawiera wewnątrz maleńką komorę jonizacyjną, w której umieszczony materiał radioaktywny (najczęściej rad, pluton lub ameryk), emitując cząsteczki alfa, jonizuje powietrze w komorze. W fazie tlenia cząsteczki dymu (niewidzialne gołym okiem) wnikają do komory jonizacyjnej, łączą się z jonami i zmieniają natężenie prądu pomiędzy elektrodami, co aktywuje alarm. Warto pamiętać, że przez to, iż czujniki jonizacyjne zawierają niewielką ilość pierwiastka radioaktywnego, wymagają specjalistycznej utylizacji.

Detektory płomienia

Detektory płomienia wykrywają promieniowanie emitowane przez płomień (głównie ultrafioletowe lub podczerwone), wykorzystując zjawisko fotoemisji.

Detektory temperatury

Detektory te reagują na wzrost temperatury w pomieszczeniu. Wyposażone są w termistor typu NTC lub PTC - rezystor zmieniający wartość w zależności od temperatury otoczenia. Oba rodzaje detektorów są skuteczne w fazie pożaru, gdy pojawił się już otwarty ogień, który doprowadził do wzrostu temperatury. W niektórych obiektach, ze względu na warunki użytkowania, nie można jednak zastosować czujek dymu - w takich sytuacjach montuje się czujki temperatury.

Czujki wielokryteriowe

Ze względu na możliwość wystąpienia różnych zagrożeń oraz ograniczenia poszczególnych typów sensorów, obecnie produkuje się głównie czujki wielokryteriowe, czyli wyposażone w kilka mechanizmów detekcji pożaru, które umożliwiają szybki alarm niezależnie od rodzaju pożaru. Na rynku dostępne są różnorodne kombinacje sensorów, w tym również czujki wyposażone dodatkowo w detektory tlenku węgla i innych gazów.

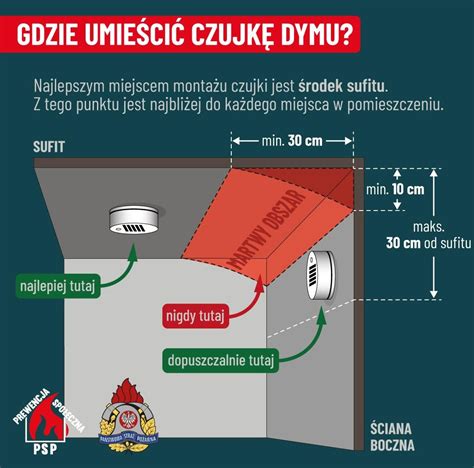

Wybór i analiza zagrożeń

Każdorazowo czujki trzeba dobierać po szczegółowej analizie możliwych dla konkretnego obiektu zagrożeń pożarowych - w zakresie przyczyn oraz przebiegu pożaru. Konieczna jest analiza czynników, które mogą zakłócić działanie detektora. W zależności od rodzaju pożaru niektóre czujki mogą nie zadziałać właściwie. Przykładowo, czujki optyczne będą nieprzydatne w przypadku płomieniowego spalania drewna, spirytusu lub dekaliny, a także wykazują umiarkowaną skuteczność przy tleniu się materiału (zwłaszcza tekstyliów i drewna).

Zaawansowane Systemy Detekcji

Czas odgrywa istotną rolę w ochronie obiektów, szczególnie tych, w których występują znaczne skupiska ludzi, wymagany jest ciągły dostęp do urządzeń, a także tam, gdzie chronione są unikatowe przedmioty. W tego typu obiektach konieczne jest wykrycie pożaru jeszcze w fazie pirolizy, co pozwala na podjęcie działań skutecznie zapobiegających jego rozprzestrzenieniu.

Aktywna detekcja dymu (systemy zasysające)

Dym sprawdził się jako optymalny parametr służący do wykrywania pożarów. Metoda detekcji aktywnej polega na wymuszonym ruchu powietrza poprzez zasysanie i dostarczanie próbki do komory detekcyjnej czujki dymu. W porównaniu do metody biernej, charakterystycznej dla czujek punktowych, dym szybciej dociera do czujki zasysającej. Obecnie aktywny system detekcji dymu, który w sposób ciągły pobiera do analizy powietrze z nadzorowanego obszaru za pomocą zintegrowanej w urządzeniu wysokowydajnej pompy ssącej, jest najczęściej stosowanym systemem wczesnego wykrywania pożaru. Dzięki temu system nie jest zależny od przepływów powietrza w danym pomieszczeniu, co zapewnia skuteczne działanie w każdych warunkach. Dym dostarczany jest do detektora poprzez sieć rurek ssących, z których każda zawiera szereg otworów ssących. W ten sposób jeden detektor może analizować powietrze z wielu miejsc. Wewnątrz detektora powietrze dostarczane jest do laserowej głowicy detekcyjnej przez dwustopniowy filtr powietrza, który usuwa zanieczyszczenia mechaniczne. Przefiltrowane powietrze dostaje się do skalibrowanej komory detekcyjnej, gdzie przechodzi przez wiązkę światła laserowego, która ulega rozproszeniu na cząsteczkach dymu. Rozproszone światło mierzone jest przez wysokoczułe czujniki fotoelektryczne, generujące sygnał elektryczny odpowiadający poziomowi zadymienia. Odpowiednia wartość zadymienia sygnalizowana jest na panelu czołowym detektora.

Technologia wideo w wykrywaniu pożaru

W praktyce przeciwpożarowej, tam gdzie nie sprawdzają się konwencjonalne systemy wykrywania pożaru, wykorzystywane są również rozwiązania umożliwiające wczesne wykrywanie pożaru oparte na technologii wideo. Obraz z kamery, na którym widać potencjalne zagrożenie, pozwala w niektórych sytuacjach szybciej wykryć ogień oraz dym niż konwencjonalna technologia. Wykrywanie dymu i ognia umożliwiają inteligentne algorytmy zintegrowane bezpośrednio w kamerach. Dzięki funkcji rozpoznawania ognia, już we wczesnym stadium rozwijania się pożaru kamery mogą w ciągu paru sekund uruchomić alarm, co umożliwia bezzwłoczne podjęcie działań zaradczych. Wykorzystanie inteligentnych algorytmów w kamerach pozwala również odróżnić rzeczywisty pożar od zakłóceń w rodzaju odbić, ruchu czy oślepiającego światła, co redukuje do minimum liczbę fałszywych alarmów. Ten system detekcji pożaru znajduje zastosowanie przede wszystkim w obiektach o wysokich stropach, takich jak magazyny, hale produkcyjne, hangary czy większe kompleksy budynków, a także w tartakach lub zakładach odzysku surowców.

Centrala Sygnalizacji Pożarowej: Serce Systemu

Wszystkie wymienione wyżej detektory pożaru wchodzą w skład systemu sygnalizacji pożarowej. Jej zadaniem jest wykrywanie i sygnalizowanie zagrożeń pożarowych po odebraniu przez centralę informacji od zainstalowanych czujek lub ręcznych ostrzegaczy pożarowych oraz wskazanie miejsca zagrożonego. Po otrzymaniu sygnału alarmu, centrala może uruchomić sygnalizatory akustyczne lub akustyczno-optyczne oraz przesłać sygnał alarmu do stacji monitoringu lub do właściwych służb, np. straży pożarnej. Za pośrednictwem przekaźników znajdujących się wewnątrz, centrala może uruchomić zewnętrzne, zabezpieczające urządzenia przeciwpożarowe oraz kontrolować ich stan.

Funkcje i sterowanie

System przeciwpożarowy najczęściej steruje układami automatyki przewietrzenia (sterowanie otwarciem klap dymowych), sprowadzania wind na najniższe kondygnacje oraz wyłączenia zasilania układów wentylacji i klimatyzacji. W momencie wykrycia zagrożenia pożarowego, centrala realizuje zaprogramowany algorytm sterowania innymi instalacjami budynkowymi i przeciwpożarowymi, kontrolując i sterując systemami kontroli dostępu, oddymiania, różnicowania ciśnienia, stałymi urządzeniami gaśniczymi, wentylacją i windami.

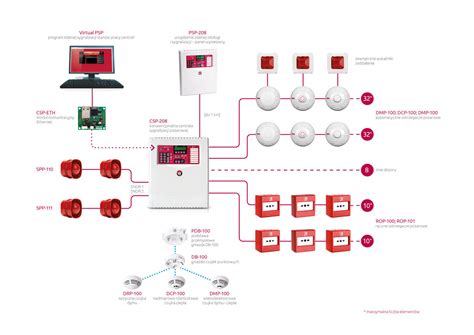

Systemy konwencjonalne a adresowalne

Obecnie stosowane centrale pożarowe mają możliwość pracy na liniach konwencjonalnych lub mogą być wzajemnie łączone w sieć.

• Systemy konwencjonalne: Czujki w tym systemie są łączone równolegle, a alarm jest identyfikowany jako alarm z dowolnej czujki należącej do danego obwodu, obejmującego np. jedno piętro budynku. Bardziej szczegółowa identyfikacja jest możliwa tylko przez osobiste sprawdzenie, która czujka zadziałała (w czujce świeci się lampka informująca o uaktywnieniu).
• Systemy adresowalne: Czujki są również wpięte do obwodu obejmującego przykładowe piętro, ale ponieważ każda czujka ma swój indywidualny adres, w centrali pożarowej jest identyfikowana jako pojedyncza czujka sygnalizująca pożar (np. "I piętro, czujka w pokoju socjalnym"). Identyfikacja odbywa się przy wykorzystaniu protokołu transmisji.

Alarm I stopnia i Alarm II stopnia

W systemach sygnalizacji pożarowej bardzo istotnym elementem jest możliwość jego zaprogramowania w taki sposób, aby sygnał z ręcznych ostrzegaczy pożarowych powodował alarm natychmiastowy, tzw. alarm I stopnia. Sygnały odebrane z pozostałych czujek nie powodują alarmu natychmiastowego, lecz dają obsłudze pewien czas na jego zweryfikowanie, tzw. alarm II stopnia.

Integracja z systemami DSO

W obiektach, w których montowane są dźwiękowe systemy ostrzegawcze (DSO), system sygnalizacji pożarowej po wykryciu zagrożenia pożarowego przekazuje informacje o powstałym zagrożeniu do systemu DSO. Zadaniem DSO jest nadawanie do zagrożonych stref informacji o powstałym zagrożeniu oraz zalecanych sposobach ewakuacji.

Rozwój systemów interaktywnych i rozproszonych

Rozwój elektroniki przyczynił się do powstania systemów interaktywnych, pozwalających odróżnić zjawiska pożaropodobne od realnie rozwijających się pożarów. Coraz częściej są to systemy rozproszone, których elementy współpracują poprzez magistrale informatyczne. Odpowiednio zaplanowane systemy wykrywania mają szczególne znaczenie w ochronie przeciwpożarowej budynków. Współpraca centrali przeciwpożarowej, czujek i elementów alarmowania gwarantuje szybką reakcję w przypadku pożaru, najlepiej poprzez automatyczną aktywację systemu gaśniczego.

Przykład Systemu Adresowalnego: AFS42

System wykrywania i sygnalizacji pożaru AFS42 jest systemem adresowalnym, co oznacza, że centrala systemu AFS42 obsługuje do 100 adresów umieszczonych w linii dozorowej. Linia może mieć postać pętli lub linii otwartej. W linii dozorowej mogą pracować detektory dymu/ciepła (czujki), ręczne ostrzegacze pożarowe (ROPy) oraz urządzenia UW (urządzenia WE/WY).

Charakterystyka centrali AFS42

Pojedyncza centrala systemu AFS42 może obsługiwać 100 adresów w linii dozorowej (czujki, ręczne ostrzegacze pożarowe, moduły wejść/wyjść). Umożliwia podłączenie urządzeń sygnalizacyjnych (sygnalizatory optyczne, akustyczne, itp.) i sterujących pracą urządzeń wykonawczych (urządzenia gaśnicze, klapy oddymiające, itp.). Centrala AFS posiada wbudowany zasilacz oraz przestrzeń do zamontowania 2 akumulatorów żelowych 12V o maksymalnej pojemności 18Ah. Centrala może pracować samodzielnie, a po podłączeniu do komputera możliwe jest pobranie i wydruk zdarzeń zarejestrowanych w pamięci centrali.

Czujka OSD63A

Czujka dymu OSD63A jest czujką optyczną i termiczną, co oznacza, że identyfikacja pożaru odbywa się poprzez analizę utraty przeźroczystości powietrza w komorze optycznej czujki i/lub szybki wzrost temperatury w otoczeniu czujki lub jej przekroczenie ponad ustawiony próg.

Możliwości rozbudowy i zastosowanie

System AFS42 może być stosowany z powodzeniem zarówno do zabezpieczenia niewielkich budynków (domów jednorodzinnych, firmowych, biurowych, magazynów, garaży, itp.), jak i do dużych i rozległych obiektów, w tym wielobudynkowych - dzięki możliwości budowy sieci rozproszonej.

Moduły rozszerzeń

System AFS42 może być wyposażony w różne moduły rozszerzeń:

• MMG42 - Moduł Monitoringu GSM: Urządzenie umożliwiające monitoring stanu centrali pożarowej AFS42 przy pomocy sieci komórkowej GSM.
• MTS42 - Moduł Tablicy Synoptycznej: Przeznaczony jest do obsługi tablic synoptycznych lub innych urządzeń wskaźnikowych, służących do sygnalizacji stanu poszczególnych części systemu AFS42 (np. tablica z diodami LED z nadanymi nazwami pomieszczeń). MTS42 jest odpowiedzialny za przetwarzanie informacji przesyłanych przez centralę AFS42 i sterowanie wyjściami, do których podłączone są wskaźniki. Rozróżnia trzy stany elementów systemu AFS42 (adresy i strefy) - awarię, alarm I stopnia oraz alarm II stopnia.
• MLW42 - Moduł Liniowego Wejścia/Wyjścia: Wstawiony w linię dozorową systemu AFS42 umożliwia sterowanie do 4 uniwersalnych wejść/wyjść (UW). Wyjścia są wyjściami przekaźnikowymi do sterowania urządzeniami zewnętrznymi.
• MPW42 - Panel Wyniesiony: Wszelkie sygnały pojawiające się na panelu głównym centrali AFS42 będą widoczne na panelu wyniesionym MPW42. Sygnały oraz funkcje przycisków działają równocześnie na panelu wyniesionym i centrali.

Producent

Firma LEP jest producentem elementów systemu AFS42.

Wymagania Prawne i Normy Dotyczące Systemów PPOŻ

Elementy systemów zabezpieczeń przeciwpożarowych budynków są uznawane za wyroby budowlane i podlegają rygorystycznym przepisom prawnym.

Ustawodawstwo

O wymogu stosowania systemu sygnalizacji pożarowej mówi m.in. Rozporządzenie MSWiA z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków innych obiektów budowlanych i terenów (Dz.U. nr 109, poz. 719). Wprowadzenie wyrobów budowlanych do obrotu reguluje ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. 2004, Nr 92, poz. 881 z późn. zm.) oraz Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. 2016 poz. 1966). Dodatkowo, obowiązują przepisy ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. 2009, Nr 178, poz. 1380 z późn. zm.) oraz rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz. 1002, z późn. zm.).

Normy PN-EN 54

Projektowanie i instalacja systemów SSP musi być zgodna z szeregiem norm europejskich i polskich, w tym:

• PN-EN 54-1:1998 Systemy sygnalizacji pożarowej. Wprowadzenie.
• PN-EN 54-2:2002 Systemy sygnalizacji pożarowej. Centrale sygnalizacji pożarowej.
• PN-EN 54-4:2001 Systemy sygnalizacji pożarowej. Urządzenia zasilające.
• PN-EN 54-5:2003 Systemy sygnalizacji pożarowej. Część 5: Czujki ciepła.
• PN-EN 54-7:2002 Systemy sygnalizacji pożarowej. Część 7: Czujki dymu punktowe optyczne.
• PN-EN 54-11:2002 Systemy sygnalizacji pożarowej. Część 11: Ręczne ostrzegacze pożarowe.

Dokumentacja zgodności

Dokumentem potwierdzającym spełnienie wymagań właściwego dla wyrobu dokumentu odniesienia zgodnie z ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. 2009 nr 18, poz. 97) jest certyfikat stałości właściwości użytkowych.
