Odporność techniczna i cyberbezpieczeństwo infrastruktury krytycznej – kluczowe aspekty działania

Odporność techniczna stanowi fundamentalny element bezpieczeństwa infrastruktury krytycznej, której głównym celem jest zapewnienie nieprzerwanej ciągłości działania systemów oraz minimalizacja ryzyka wystąpienia awarii. Zapewnienie tej odporności obejmuje trzy kluczowe obszary: ciągłość działania (dostępność), niezawodność oraz zdolność serwisową.

Kluczowe obszary odporności technicznej

Ciągłość działania (dostępność)

Aby system był dostępny i gotowy do pracy w każdej chwili, niezbędne jest unikanie pojedynczych punktów awarii. Pojedynczy punkt awarii powstaje w sytuacji, gdy uszkodzenie jednego elementu prowadzi do zatrzymania funkcjonowania całego systemu. Operatorzy infrastruktury krytycznej powinni stosować rozwiązania z zakresu redundancji, obejmujące zarówno redundancję fizyczną, jak i logiczną. Dodatkowo, kluczowe jest zapewnienie możliwości szybkiego usuwania wszelkich usterek.

Niezawodność

W przypadku obiektów infrastruktury krytycznej, niezawodne zasilanie i stały dostęp do mediów są sprawami o pierwszorzędnym znaczeniu. Można to osiągnąć poprzez zastosowanie podwójnych źródeł zasilania, systemów zasilania awaryjnego (UPS), agregatów prądotwórczych lub własnych ujęć wody. Niezawodność systemu jest bezpośrednio powiązana z jakością użytych komponentów, stosowanymi strategiami nadzoru, dostępnością części zamiennych oraz czasem potrzebnym na wykonanie napraw.

Zdolność serwisowa

Zdolność serwisowa odnosi się do możliwości efektywnego utrzymania ruchu systemu. Osiąga się ją poprzez realizację planowych konserwacji, regularną diagnostykę oraz wdrażanie strategii zorientowanych na ryzyko (Risk Based Maintenance) i niezawodność (Reliability Centered Maintenance).

Podstawy cyberbezpieczeństwa infrastruktury krytycznej

Cyberbezpieczeństwo opiera się na kilku fundamentalnych zasadach, których celem jest ochrona informacji i systemów wrażliwych, szczególnie w kontekście infrastruktury krytycznej. Podstawą jest zapewnienie poufności, integralności i dostępności danych.

Nowoczesne podejście do ochrony systemów, takie jak strategia Zero Trust, zakłada, że potencjalne zagrożenie może już istnieć wewnątrz sieci. W związku z tym konieczne jest ciągłe kontrolowanie dostępu, weryfikacja tożsamości użytkowników oraz ograniczanie ich uprawnień. Kluczowe znaczenie mają również rozwiązania organizacyjne, w tym polityki i procedury, a także rozwiązania techniczne, takie jak zapory sieciowe, systemy EDR, SIEM, IPS. Niezbędny jest także kompetentny personel odpowiedzialny za wdrażanie i nadzór nad systemami bezpieczeństwa.

Szczególną uwagę należy poświęcić ochronie systemów automatyki przemysłowej, takich jak SCADA, DCS, PLC, które pełnią rolę aktywów krytycznych. Ich zabezpieczenie obejmuje między innymi kontrolę fizycznego i logicznego dostępu, stosowanie odizolowanych stacji serwisowych oraz regularne tworzenie kopii zapasowych oprogramowania. Rekomendowane jest także fizyczne i logiczne oddzielenie sieci przemysłowych od sieci biurowych oraz ścisła kontrola komunikacji między nimi.

Normy i standardy w zakresie bezpieczeństwa infrastruktury krytycznej

Spójne stosowanie norm, standardów oraz dobrych praktyk inżynierskich pozwala na zapewnienie bezpieczeństwa, niezawodności i ciągłości działania kluczowych usług. Państwo, zgodnie z projektowanymi regulacjami, wskazuje na konieczność wdrażania kompleksowych rozwiązań organizacyjno-technicznych, opartych na uznanych normach branżowych. Dotyczy to między innymi norm w zakresie bezpieczeństwa informacji, zarządzania ciągłością działania oraz funkcjonowania systemów alarmowych i dozorowych.

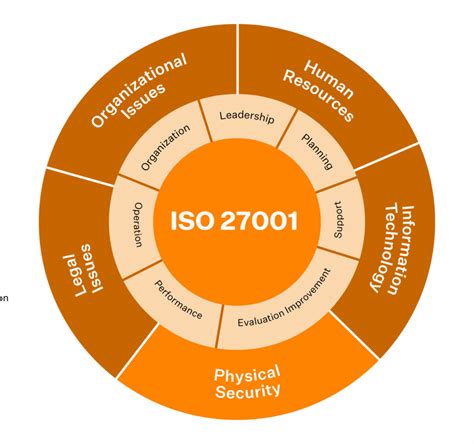

W kontekście zabezpieczenia infrastruktury krytycznej pod kątem technicznym i cyberbezpieczeństwa, istotne są normy takie jak PN-EN ISO/IEC 27001 (zarządzanie bezpieczeństwem informacji) oraz PN-EN ISO 22301 (zarządzanie ciągłością działania). Ich wdrożenie pozwala organizacjom na skuteczne chronienie poufności, integralności i dostępności danych, a także zapewnia nieprzerwane funkcjonowanie usług kluczowych w sytuacjach zagrożenia. Certyfikacja zgodności z tymi normami stanowi dowód spełnienia wymagań prawnych i może zwalniać z obowiązku okresowych audytów, co dodatkowo premiuje inwestycje w zgodne z normami systemy bezpieczeństwa.

Oprócz norm ogólnych, znaczenie mają także normy sektorowe dotyczące zabezpieczeń technicznych, na przykład systemów Sygnalizacji Włamania i Napadu (SSWiN), kontroli dostępu oraz telewizji przemysłowej (CCTV). Choć skupiają się one na aspektach fizycznych, ich prawidłowe wdrożenie przekłada się bezpośrednio na cyberbezpieczeństwo, na przykład poprzez ochronę dostępu do infrastruktury sieciowej. Dodatkowo, zalecane jest wykorzystanie międzynarodowych wytycznych dotyczących architektury Zero Trust.

Ważna jest również ochrona przed zagrożeniami specyficznymi, takimi jak wyładowania atmosferyczne czy wybuch substancji niebezpiecznych. Spełnienie standardów i norm wspiera wybór dostawcy systemów i urządzeń teleinformatycznych.

Centrale oddymiania - serce systemu ochrony pożarowej

Centrale oddymiania stanowią kluczowy element systemu sterującego i zasilającego, odpowiedzialny za inicjowanie i nadzorowanie pracy urządzeń oddymiających i napowietrzających w scenariuszu pożarowym. Od prawidłowego działania centrali zależy, czy system zareaguje we właściwej kolejności, z odpowiednimi priorytetami i pod właściwym obciążeniem.

W systemie oddymiania centrala nie jest jedynie źródłem zasilania. Jest to element wykonawczy realizujący logikę pożarową. Odbiera sygnały z przycisków oddymiania, czujek dymu, central sygnalizacji pożarowej (SSP) oraz urządzeń pomocniczych, a następnie steruje napędami klap, okien, drzwi napowietrzających lub urządzeń pośrednich. W nowoczesnych układach dochodzi do tego nadzór stanu linii, kontrola zasilania podstawowego i rezerwowego oraz rozdzielenie funkcji pożarowej od funkcji codziennego przewietrzania. Taki podział ma istotne znaczenie praktyczne, ponieważ większość problemów eksploatacyjnych wynika nie z samego napędu, lecz z błędnej logiki współpracy pomiędzy oddymianiem, przewietrzaniem i sygnałami blokującymi.

Zestawienie central oddymiania FUMARO

FUMARO oferuje szeroki przegląd rozwiązań dla układów kompaktowych, modułowych oraz zasilania systemów pożarowych:

• AFG-4024

  • Typ: modułowa centrala 24 V DC
  • Układ: oddymianie i przewietrzanie
  • Zastosowanie: bardziej rozbudowane systemy

• AWEX SV

  • Typ: centrala systemowa
  • Układ: rozbudowany nadzór i integracja
  • Zastosowanie: większe i bardziej złożone obiekty

• AFG-2004

  • Typ: kompaktowa centrala
  • Układ: prostsze sterowanie
  • Zastosowanie: mniejsze strefy oddymiania

• D+H RZN

  • Typ: kompaktowa rodzina central
  • Układ: standardowe aplikacje oddymiania
  • Zastosowanie: klasyczne układy wykonawcze

• AFG-ZSP

  • Typ: zasilacz systemów pożarowych
  • Układ: zasilanie i nadzór energetyczny
  • Zastosowanie: współpraca z układami oddymiania

Najczęstsze błędy przy centralach oddymiania

Analiza błędów popełnianych przy instalacji i konfiguracji central oddymiania wskazuje na kilka kluczowych obszarów wymagających szczególnej uwagi:

1. Błędna interpretacja funkcji centrali: Najczęstszym błędem jest utożsamianie centrali wyłącznie z zasilaniem napędów. W rzeczywistości problem często tkwi w logice systemu: nieprawidłowym rozdzieleniu priorytetów, błędnej interpretacji wejść z SSP, pominięciu blokad pogodowych lub złym przypisaniu grup przewietrzania do linii oddymiania.
2. Uproszczone liczenie obciążenia: Drugi typ błędu to zbyt uproszczone obliczanie obciążenia, bez uwzględnienia rezerwy na realne warunki pracy napędów i spadki napięcia.
3. Traktowanie każdej centrali jako uniwersalnej: Trzeci błąd polega na traktowaniu każdej centrali jako rozwiązania uniwersalnego, podczas gdy obiekt wymaga określonej liczby linii, grup lub wyjść przekaźnikowych.

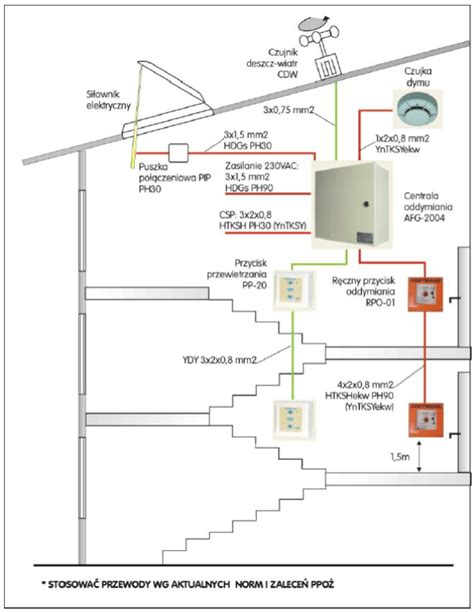

4. Niewłaściwe podłączenie SSP: Problem z podłączeniem centrali SSP do systemu oddymiania często wynika z ignorowania rezystorów dozoru oraz alarmu. Należy zwrócić uwagę na wartości rezystancji podawane przez producenta centrali oddymiania oraz schemat podłączenia. Brak jednego z rezystorów może spowodować wystąpienie usterki lub alarmu w najmniej oczekiwanym momencie.
5. Niewłaściwy dobór puszek połączeniowych: Kluczowym elementem systemu oddymiania jest puszka łącząca przewód niepalny z przewodem siłownika. Wielu instalatorów bagatelizuje jej znaczenie, łącząc przewody w standardowych puszkach elektrycznych na złączki śrubowe lub WAGO. Puszka połączeniowa powinna być wyposażona w ceramiczne kostki przyłączeniowe, wykonana z metalu i posiadać certyfikat CNBOP. Niewłaściwie dobrana puszka, np. z wbudowanym bezpiecznikiem o zbyt niskiej wartości, może prowadzić do uszkodzenia siłownika i awarii systemu.
6. Lekceważenie rezystorów końca linii: Część instalatorów lekceważy kwestię instalowania rezystorów końca linii lub modułów końca linii w ostatnim elemencie. Skutkuje to brakiem możliwości monitorowania elementów podłączonych do centrali i diagnozowania usterek linii siłowników, czujek, przycisków czy połączenia z centralą SSP.
7. Niewłaściwy dobór centrali pod kątem funkcjonalności: Choć dobór centrali w teorii sprowadza się do policzenia maksymalnego prądu pobieranego przez siłowniki, kluczowa jest również funkcjonalność. Niewłaściwy dobór centrali dwugrupowej może prowadzić do problemów z monitorowaniem linii siłowników, a także do niepożądanej współpracy pomiędzy klapą oddymiającą a drzwiami napowietrzającymi podczas przewietrzania.
8. Wymiana tylko centrali przy modernizacji: W przypadku wymiany systemu oddymiania, instalatorzy często wymieniają tylko centralę, pozostawiając stare czujki i przyciski. Należy pamiętać, że wymagania dotyczące przycisków oddymiania (kolor, napisy, sygnalizacja) uległy zmianie, a starsze systemy mogły wykorzystywać przyciski konwencjonalne.

Gdzie centrale oddymiania są stosowane najczęściej?

W budynkach objętych wymaganiami ochrony dróg ewakuacyjnych, centrale oddymiania współpracują zazwyczaj z klatkami schodowymi, klapami dymowymi, oknami oddymiającymi i elementami napowietrzania. Przepisy techniczno-budowlane nadal przewidują dla określonych klatek schodowych wyposażenie w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu, uruchamiane samoczynnie za pomocą systemu wykrywania dymu. Z punktu widzenia wykonawczego oznacza to, że centrala musi być wpięta w logiczny i funkcjonalny układ ewakuacyjny, a nie pracować jako niezależny sterownik bez powiązania ze scenariuszem pożarowym obiektu.

Poza klatkami schodowymi, centrale oddymiania znajdują zastosowanie również w świetlikach dachowych, pasmach dymowych, oknach fasadowych i układach z drzwiami napowietrzającymi. W praktyce te same centrale bardzo często realizują także funkcję przewietrzania dziennego, jednak pod warunkiem zachowania nadrzędności funkcji pożarowej. Jest to istotne, ponieważ w źle zestawionych systemach konflikt pomiędzy przewietrzaniem, sygnałem pogodowym i alarmem pożarowym staje się przyczyną nieprawidłowej pracy.

Centrale modułowe a centrale do prostszych układów

W ofercie FUMARO szczególne znaczenie mają centrale modułowe 24 V DC, ponieważ taki układ pozwala elastycznie dopasować system do liczby linii oddymiania, grup przewietrzania i wymaganych sygnałów dodatkowych. Na przykład AFG-4024 pracuje jako centrala zasilająco-sterująca do napędów klap i okien oddymiających, napędów drzwi napowietrzających oraz innych elementów wykonawczych. Jej architektura umożliwia rozbudowę systemu o kolejne moduły wejść, wyjść i komunikacji, co jest szczególnie użyteczne tam, gdzie jedna strefa oddymiania nie wyczerpuje wymagań obiektu.

Z kolei w prostszych instalacjach kluczowe jest nie maksymalne rozbudowanie, lecz czytelny układ sterowania, poprawne podtrzymanie zasilania i przewidywalna współpraca z osprzętem. W takich zastosowaniach liczy się przede wszystkim to, aby centrala była dobrana do rzeczywistego obciążenia siłowników, liczby urządzeń końcowych i sposobu wyzwalania alarmu. Przewymiarowanie systemu nie zawsze jest błędem, ale niedoszacowanie prądu, liczby linii lub logiki wejść bardzo szybko ujawnia się na etapie uruchomienia i serwisu.

Centrale oddymiania FUMARO jako element kompletnego systemu

Kompleksowa oferta central oddymiania powinna stanowić logiczną część systemu obejmującego centralę, osprzęt uruchamiający, detekcję, napędy, sygnalizację i zasilanie pożarowe. Oferta FUMARO została zbudowana w tym kierunku: centrale oddymiania funkcjonują w powiązaniu z przyciskami oddymiania, centralami przewietrzania, czujkami pogodowymi i zasilaczami przeciwpożarowymi. Dla projektanta i instalatora ma to praktyczne znaczenie, ponieważ ułatwia złożenie układu, który jest spójny zarówno elektrycznie, jak i funkcjonalnie.

Dlatego centrale oddymiania warto oceniać nie przez samą nazwę serii, lecz przez zakres funkcji, możliwości rozbudowy, sposób integracji i realne warunki pracy w budynku.
