W systemach ochrony przeciwpożarowej kluczową rolę odgrywają elementy umożliwiające szybki dostęp do wody. Jednym z nich są urządzenia montowane na zewnątrz budynków, które stanowią pierwszy punkt obrony w przypadku zagrożenia. Wyróżnia się dwa podstawowe rodzaje tych rozwiązań: hydranty naziemne (nadziemne) oraz hydranty podziemne. Różnią się one nie tylko konstrukcją, ale także sposobem montażu i zastosowaniem. Hydranty zewnętrzne działają jak strategiczne punkty zasilające, pozwalające na podłączenie węży w dowolnym miejscu. To właśnie od ich sprawności zależy często skuteczność całej operacji gaśniczej. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i szybkie ugaszenie pożaru.
Podstawy Prawne i Wymagania Ogólne
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Ten akt prawny szczegółowo reguluje niemal każdy aspekt związany z hydrantami zewnętrznymi, w tym ich parametry techniczne, lokalizację i oznaczanie. Przepisy dotyczące sieci hydrantowych są uszczegółowieniem regulacji Prawa budowlanego, które warunkuje możliwość wznoszenia niektórych obiektów od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Wymagania Techniczne i Dokumentacja
Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH),
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.
Wymagane Zaopatrzenie w Wodę
Woda do celów przeciwpożarowych do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s. Sieci wodociągowe będące źródłem wody do celów przeciwpożarowych powinny być zasilane z pompowni, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny.
Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób. Dodatkowo w hydranty powinny być wyposażone położone w ich granicach budynki użyteczności publicznej, budynki zamieszkania zbiorowego oraz obiekty produkcyjne i magazynowe. Te ostatnie muszą posiadać dostęp do hydrantów niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m². Ponadto hydranty są niezbędnym elementem każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacji gazu płynnego.
W obiektach przemysłowych wymagających przepływu powyżej 30 dm³/s stosuje się wyłącznie rozwiązania o średnicy nominalnej DN 100. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.
Hydrant Nadziemny - Charakterystyka i Zastosowanie
Hydranty nadziemne stanowią standardowe rozwiązanie w miejskiej infrastrukturze. Charakterystyczna czerwona barwa pozwala na błyskawiczną identyfikację w przestrzeni publicznej. Jest to rozwiązanie preferowane ze względu na natychmiastową gotowość operacyjną, gdyż do jego obsługi nie jest konieczne stosowanie dodatkowego sprzętu. Hydrant nadziemny to kolumna, obustronnie zakończona nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu.
Konstrukcja i Właściwości
Budowa hydrantu nadziemnego składa się z dwóch zespołów: kadłuba i zespołu wewnętrznego, w którego skład wchodzą m.in. grzybek ogumowany, ocynkowana rura i mosiężna nakrętka. Całość jest odpowiednio zaciśnięta, by tworzyć zwarty, szczelny i funkcjonalny zespół. Często w instalacjach występuje też hydrant nadziemny łamany, co oznacza, że może być zginany podczas ciężkich warunków atmosferycznych lub w wyniku działania siły, minimalizując ryzyko uszkodzeń. Narzędziem niezbędnym do otwarcia i zamknięcia zaworu jest specjalny klucz do hydrantu nadziemnego.
Wydajność hydrantów nadziemnych często mieści się w przedziale 1000-2000 l/min. Dla modeli nadziemnych stosuje się specjalne osłony z blachy ocynkowanej, chroniące przed uszkodzeniami mechanicznymi.
Zalety i Wady
- Zalety: Hydranty nadziemne są łatwe do zlokalizowania, natychmiast gotowe do użycia i nie wymagają dodatkowego sprzętu do uruchomienia.
- Wady: Są podatne na uszkodzenia mechaniczne (np. przez pojazdy) oraz, w regionach o niskich temperaturach zimowych, mogą zamarzać, utrudniając ruch.
Hydrant Podziemny - Charakterystyka i Zastosowanie
Hydranty podziemne są stosowane w miejscach o intensywnym ruchu drogowym, gdzie instalacja hydrantu nadziemnego mogłaby powodować utrudnienia. Są zainstalowane w studni hydrantowej, co chroni je przed łatwym zamarzaniem i uszkodzeniami. Cała konstrukcja hydrantu jest umieszczona pod płaszczyzną chodnika, drogi, parkingu czy podjazdu.
Konstrukcja i Właściwości

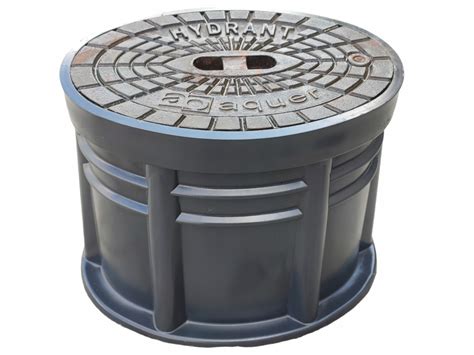

Miejsce, w którym znajduje się dostęp do hydrantu podziemnego, jest przykryte specjalną pokrywą - klapą z literą „W”. Aby skorzystać z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza, który znajduje się na wyposażeniu straży pożarnej. Wydajność modeli podziemnych może osiągać do 3000 l/min. W celu zabezpieczenia wersji podziemnych stosuje się montaż włazów antywandalicznych oraz regularne czyszczenie otworów technicznych z liści i błota.
Zalety i Wady
- Zalety: Są odporne na uszkodzenia mechaniczne i niełatwe do zamarzania, co jest szczególnie korzystne w północnych, zimnych regionach. Ponadto nie utrudniają ruchu pieszego ani drogowego.
- Wady: Ich obsługa jest mniej wygodna, a ich lokalizacja nie jest tak wyraźna, zwłaszcza w trudnych warunkach pogodowych (deszcz, śnieg) oraz w nocy. Z tego względu jednostka użytkownika ma obowiązek ustawić widoczne oznakowania wokół podziemnego hydrantu.
Kluczowe Różnice i Dobór Typu Hydrantu
Podstawowa różnica między hydrantem nadziemnym a podziemnym leży w ich konstrukcji, sposobie montażu oraz dostępności. Hydranty nadziemne są łatwo widoczne i dostępne, co przyspiesza reakcję, ale są bardziej narażone na uszkodzenia. Hydranty podziemne są mniej widoczne i wymagają więcej czasu na przygotowanie do użycia, ale są lepiej chronione przed czynnikami zewnętrznymi i wandalizmem.
Zgodnie z przepisami, co do zasady, zalecanym jest instalowanie hydrantów zewnętrznych nadziemnych na sieci wodociągowej (§10 ust. 1 Rozporządzenia MSWiA). Są one zdecydowanie łatwiejsze do zlokalizowania i zapewniają szybszy dostęp do wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia, na przykład w ruchu drogowym, pieszych lub uniemożliwiał dojazd służb ratunkowych, albo byłoby niewskazane z innych przyczyn. Ostateczny projekt wraz ze schematem zależy od terenu, sieci wodociągowej i ustaleń ze zleceniodawcą.
Średnice Nominalne i Ciśnienie
Oba typy urządzeń posiadają średnicę nominalną 80 mm lub 100 mm, co zapewnia odpowiedni przepływ wody. Oba mają średnicę nominalną DN 80, co gwarantuje odpowiedni przepływ wody. Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Można spotkać hydranty PN 10 (ciśnienie nominalne 10 bar/1 MPa) lub PN 16 (ciśnienie nominalne 16 bar/1,6 MPa). Takimi parametrami mogą charakteryzować się zarówno hydranty nadziemne, jak i podziemne. Hydranty nadziemne o średnicy DN 80 powinny zapewniać przepływ 5 dm³/s na sieciach, o których mowa w § 9 ust. 2 rozporządzenia.
Lokalizacja i Rozmieszczenie Hydrantów
Prawidłowe rozmieszczenie urządzeń przeciwpożarowych decyduje o ich niezawodności w krytycznych sytuacjach. Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach.
Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów.
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy. Na obszarach wiejskich zasady są elastyczniejsze; odległości dostosowuje się do gęstości zabudowy, zachowując przy tym maksymalne ciśnienie w sieci na poziomie 1,6 MPa.
Oznakowanie Hydrantów Zewnętrznych
Oznakowanie hydrantów zgodne powinno być z Polskimi Normami (PN-EN 14384 dla nadziemnych i PN-EN 14339 dla podziemnych). Kolorystyka obudowy nadziemnej musi spełniać wymogi normy PN-N-01225-01, co oznacza, że obudowy maluje się na czerwono, a oznaczenia kierunkowe - biało-czerwone. Zmiana barwy utrudniłaby identyfikację w czasie akcji gaśniczej. Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle. Oprócz tradycyjnych tabliczek z piktogramem do oznakowania hydrantu zewnętrznego można stosować również znaki przestrzenne (znaki 3D).
Oznakowanie Hydrantu Podziemnego
Hydrant podziemny jest oznaczany tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
Oznakowanie Hydrantu Nadziemnego
Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu, co pomocne jest podczas planowania ustawienia wozu strażackiego, w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant.
Gdzie umieszcza się informacje na temat instalacji wodociągowych i hydrantów zewnętrznych? W tym celu stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.
Montaż i Konserwacja
Podstawą instalacji hydrantów jest stabilny fundament betonowy, na którym urządzenia powinny być umieszczane w pozycji pionowej. Przed montażem konieczne jest dokładne czyszczenie elementów i przepłukanie ich wodą, aby usunąć zanieczyszczenia mogące uszkodzić uszczelnienia. Transport wymaga szczególnej ostrożności - urządzenia przewozi się na paletach w pozycji leżącej, z piankowymi przekładkami. Wokół podstawy warto utworzyć warstwę żwiru, co poprawia drenaż i redukuje wilgoć.
Aby systemy gaśnicze działały niezawodnie, konieczne są okresowe kontrole. Zgodnie z przepisami, przeglądy ppoż przeprowadza się co najmniej raz do roku. W praktyce zaleca się kontrolę ciśnienia i drożności przewodów co 6 miesięcy, szczególnie w obiektach przemysłowych. W przypadku wykrycia usterek, serwis ppoż musi je usunąć w ciągu 14 dni. Regularne testy ciśnienia wody i aktualizacja dokumentacji to obowiązki właścicieli. Absolutnie nie można samodzielnie dokonywać napraw uszkodzonej zaworówki; serwisem mogą zajmować się wyłącznie osoby z uprawnieniami do obsługi urządzeń przeciwpożarowych.
Ochrona przeciwpożarowa pozostaje w gestii gminy, która ma obowiązek łożyć na utrzymanie sieci wodociągowej i hydrantów. Natomiast bezpośrednią pieczę nad sprawnością i gotowością elementów należących do sieci sprawują przedsiębiorstwa wodno-kanalizacyjne. Tym samym tylko one są upoważnione do użytkowania hydrantów.
