Hydrant zewnętrzny stanowi kluczowy element sieci wodociągowej, zapewniając dostęp do wody w celach przeciwpożarowych. Zrozumienie przepisów dotyczących jego wymagań, lokalizacji i oznakowania jest niezbędne dla zapewnienia skutecznej ochrony przeciwpożarowej zarówno w przestrzeni publicznej, jak i na terenach prywatnych. W niniejszym artykule przedstawiamy kompleksowy przewodnik po przepisach regulujących hydranty zewnętrzne w Polsce, omawiając ich typy, wymagania instalacyjne, zasady lokalizacji, oznakowania, dokumentacji oraz konserwacji.
Sieć wodociągowa przeciwpożarowa to jeden z podstawowych elementów chroniących nas przed skutkami pożarów. Zapewnia szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie. Hydranty zewnętrzne, zarówno podziemne, jak i nadziemne, są najbardziej charakterystycznymi elementami tej sieci.
Podstawa Prawna i Ogólne Wymagania
Obowiązek zapewnienia przeciwpożarowego zaopatrzenia w wodę do celów zewnętrznego gaszenia pożaru wynika z przepisów Prawa budowlanego oraz szczegółowych rozporządzeń. Prawo budowlane nakłada obowiązek projektowania i budowy obiektów zgodnie z przepisami technicznymi, zapewniając spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie odpowiedniego zaopatrzenia w wodę do celów przeciwpożarowych.
Kluczowym aktem prawnym regulującym te kwestie jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). W tym dokumencie znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym średnic nominalnych sieci, średnic nominalnych samych hydrantów, a także dokładne wytyczne co do ich lokalizacji i oznaczania w zależności od charakterystyki obszaru lub obiektu.
Przepisy dotyczące sieci hydrantowych - zarówno hydrantów zewnętrznych, jak i wewnętrznych - są uszczegółowieniem regulacji Prawa budowlanego, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Obowiązek Zapewnienia Zaopatrzenia w Wodę Przeciwpożarową
Dla obiektów budowlanych, dla których nie ma szczegółowych wytycznych w Rozporządzeniu MSWiA, woda do celów przeciwpożarowych do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s. Woda ta powinna być dostępna w szczególności z urządzeń zaopatrujących w wodę ludność.
Wymagania Dotyczące Sieci Wodociągowych Przeciwpożarowych
Sieci wodociągowe stanowiące źródło wody do celów przeciwpożarowych, zwane sieciami wodociągowymi przeciwpożarowymi, powinny być zasilane z odpowiednich urządzeń (np. pompowni przeciwpożarowej, zbiornika wieżowego, studni) zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Minimalna wymagana wydajność sieci to nie mniej niż 5 dm³/s, a ciśnienie w hydrancie zewnętrznym nie może być niższe niż 0,1 MPa. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.
Zaleca się, aby sieci wodociągowe przeciwpożarowe były wykonywane jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest budowa sieci rozgałęzieniowej. Dopuszcza się również budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. W przypadku, gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową należy zasilać w dwóch punktach oddalonych od siebie o co najmniej 1/4 obwodu sieci. Dla sieci, gdzie łączna wymagana ilość wody przekracza 20 dm³/s, projekt i budowa powinny umożliwiać jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.
Typy i Wymagania dla Hydrantów Zewnętrznych

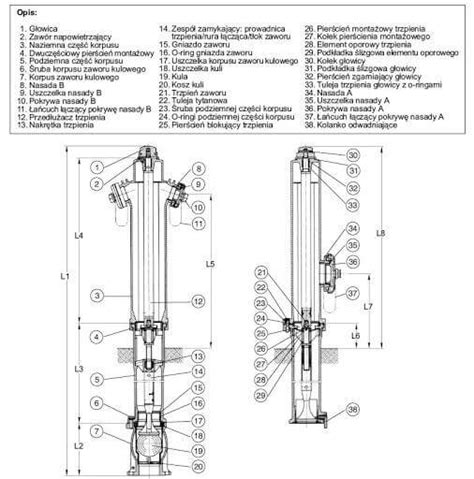

Na sieci wodociągowej przeciwpożarowej stosuje się głównie hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 jest dopuszczalne w przypadkach, gdy instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, na przykład ze względu na utrudnienia w ruchu drogowym, pieszych lub uniemożliwienie dojazdu służb ratunkowych.
Charakterystyka i Zastosowanie
Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150. Hydranty te powinny mieć wydajność nominalną nie mniejszą niż 20 dm³/s przy ciśnieniu nominalnym 0,2 MPa.
Najczęściej spotykane hydranty zewnętrzne to te o średnicach nominalnych DN 80 i DN 100. Rzadziej, jako hydranty nadziemne, występują hydranty o średnicy 150 mm (DN150). Hydranty rozróżnia się również pod kątem zakresu ciśnień, w jakich mogą pracować, np. hydranty PN 10 (o ciśnieniu nominalnym 10 bar/1 MPa) lub hydranty PN 16 (o ciśnieniu nominalnym 16 bar/1,6 MPa). Parametry te dotyczą zarówno hydrantów nadziemnych, jak i podziemnych.
Wydajność Nominalna
Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:
- dla hydrantu nadziemnego DN 80: 10 dm³/s;
- dla hydrantu nadziemnego DN 100: 15 dm³/s;
- dla hydrantu podziemnego DN 80: 10 dm³/s;
- dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 rozporządzenia: 5 dm³/s.
Zalety i Wady Hydrantów Nadziemnych i Podziemnych
Zasadniczo, zalecanym jest instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych. Są one zdecydowanie łatwiejsze do zlokalizowania i nie wymagają dodatkowego sprzętu do ich uruchomienia, co zapewnia szybszy dostęp do zasobów wody. Są jednak widoczne, co dla niektórych może być wadą estetyczną, choć można je odpowiednio zaaranżować.
Hydranty zewnętrzne podziemne są niewidoczne, co jest ich zaletą estetyczną, ale jednocześnie największą wadą. Ich zlokalizowanie w trudnych warunkach, np. zimą pod śniegiem, może być utrudnione. Dodatkowo, często znajdują się w miejscach o nieograniczonym dostępie dla samochodów, co prowadzi do sytuacji, gdy kierowcy parkują nad nimi, utrudniając dostęp służbom ratowniczym.
Lokalizacja Hydrantów Zewnętrznych
Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Niezależnie od tego, czy jest to hydrant podziemny czy nadziemny, muszą znajdować się w odpowiednich odległościach - tak od budynków, jak i od siebie.
Odległości na Terenach Miejskich i Poza Nimi
Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Poza obszarami miejskimi odległości między hydrantami powinny być dostosowane do gęstości istniejącej i planowanej zabudowy.
Specyfika Lokalizacji na Prywatnym Terenie
Lokalizacja hydrantu przeciwpożarowego na prywatnym terenie podlega ścisłym przepisom prawnym, które mają na celu zapewnienie bezpieczeństwa oraz efektywności w przypadku wystąpienia pożaru. Przepisy dotyczące umiejscowienia hydrantów określone są przede wszystkim w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji, które szczegółowo opisują wymogi co do ich instalacji zarówno w przestrzeni publicznej, jak i na prywatnych posesjach. Ważne jest również zapewnienie odpowiednich oznakowań, które wskazują na obecność hydrantu, co pomaga w jego szybkim zlokalizowaniu w sytuacjach awaryjnych.
Oznakowanie Hydrantów Zewnętrznych
Oznakowanie hydrantów zewnętrznych jest kluczowe dla ich szybkiego zlokalizowania przez służby ratownicze. Stosuje się znaki bezpieczeństwa zgodne z Polskimi Normami, które są odpowiednikami norm europejskich (np. PN-EN 14384:2009 dla hydrantów nadziemnych, PN-EN 14339 dla hydrantów podziemnych).
Oznakowanie hydrantów powinno być zgodne z Polskimi Normami - każde oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie będą takie same niezależnie od miejscowości. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach.
Znaki dla Hydrantów Nadziemnych
Hydranty zewnętrzne nadziemne oznakowane są tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak ten znajduje się na samym hydrancie lub na wysięgniku, co zdecydowanie zwiększa jego widoczność, zwłaszcza w terenach zielonych. Znak hydrantu zewnętrznego nadziemnego to kwadratowa tabliczka w kolorze białym z dużą, czarną literą "H" w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.
Znaki dla Hydrantów Podziemnych

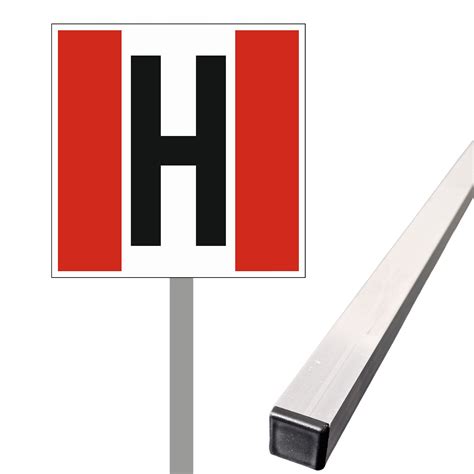

Hydranty podziemne oznakowane są tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera "H" - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant.

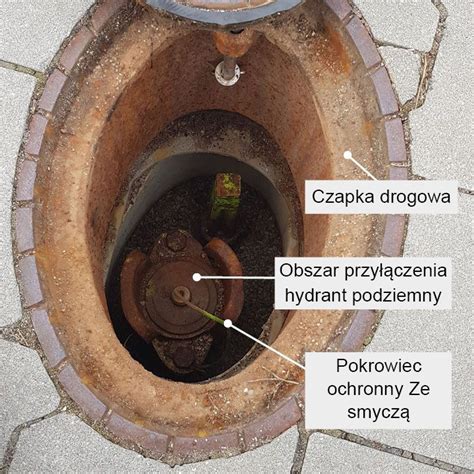

Miejsca, w których znajduje się dostęp do hydrantu podziemnego, są przykryte specjalną pokrywą - klapą z literą "W". Aby skorzystać z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza, jaki znajduje się na wyposażeniu straży pożarnej.
Różnice w Oznakowaniu Hydrantów Wewnętrznych i Zewnętrznych
Należy odróżnić oznakowanie hydrantów zewnętrznych od hydrantów wewnętrznych. Dla hydrantów wewnętrznych stosuje się inne znaki bezpieczeństwa, zgodnie z normą PN-EN ISO 7010 (wcześniej PN-92/N-01256/01). Na znakach orientacyjnych mogą znajdować się również informacje o odległości do hydrantu oraz jego średnicy nominalnej.
Wymagania Dotyczące Dokumentacji i Przeglądów
Każdy zainstalowany hydrant zewnętrzny musi posiadać niezbędną dokumentację techniczną. Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie hydrantu do użytku.
Niezbędna Dokumentacja Techniczna
Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- Aprobatą techniczną (lub Krajową Oceną Techniczną - KOT);
- Atestem higienicznym Państwowego Zakładu Higieny (PZH);
- Świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Regularne Przeglądy i Konserwacja
Właściciel obiektu lub zarządca sieci jest zobowiązany do regularnych przeglądów i konserwacji hydrantów zewnętrznych. Przeglądy te powinny być przeprowadzane co najmniej raz w roku, a co pięć lat należy dodatkowo przeprowadzić próbę ciśnieniową węża.
Kluczowe aspekty przeglądów obejmują:
- Lokalizację hydrantu: Należy upewnić się, że hydrant znajduje się w przepisowej odległości od chronionego obiektu i innych hydrantów.
- Oznakowanie hydrantu: Brak odpowiedniego oznakowania, szczególnie w przypadku hydrantów podziemnych, może uniemożliwić strażakom ich znalezienie.
- Wydajność i ciśnienie: Pomiar wydajności i ciśnienia hydrantu powinien być przeprowadzany przy użyciu odpowiednich metod i sprzętu pomiarowego. Niewłaściwy dobór dysz pomiarowych lub nieprawidłowe wykonanie pomiaru (np. podczas poboru wody z kilku hydrantów jednocześnie) może prowadzić do błędnych wyników.
Niezgodności w zakresie lokalizacji hydrantu, jego parametrów lub braku oznakowania powinny być wskazane w protokołach przeglądów. W przypadku stwierdzenia nieprawidłowości, należy podjąć natychmiastowe działania naprawcze. Zaniedbanie konserwacji może skutkować nie tylko uszkodzeniem sprzętu, ale również narażeniem mieszkańców na niebezpieczeństwo w sytuacjach awaryjnych.
Obszary Wymagające Zapewnienia Zewnętrznego Zaopatrzenia w Wodę PPOŻ.
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej.
Obiekty Objęte Obowiązkiem
Dodatkowo w hydranty wyposażone powinny być położone w granicach jednostek osadniczych:
- Budynki użyteczności publicznej;
- Budynki zamieszkania zbiorowego;
- Obiekty produkcyjne i magazynowe o kubaturze przekraczającej 2500 m³ lub powierzchni przekraczającej 500 m², niezależnie od ich położenia (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia);
- Każda stacja paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ oraz stacja gazu płynnego (niezależnie od ich charakterystyki, §6 ust. 4 rozporządzenia wymaga 10 dm³/s).
Obowiązek przyłączenia do sieci hydrantowej dotyczy ponadto obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Hydrant na Własnej Posesji: Korzyści
Posiadanie hydrantu przeciwpożarowego na własnej posesji niesie ze sobą szereg korzyści, które znacząco podnoszą poziom bezpieczeństwa mieszkańców. Przede wszystkim taki hydrant, w sytuacji zagrożenia pożarem, pozwala na szybką i efektywną reakcję, co jest kluczowe dla minimalizacji strat materialnych oraz ochrony życia. Pamiętajmy, że wozy strażackie dysponują ograniczonymi zbiornikami wody, a w przypadku długotrwałych działań konieczne jest szybkie podpięcie pod stałe źródło zasilania, jakim jest hydrant zewnętrzny.
UŻYCIE HYDRANTU WEWNĘTRZNEGO
Hydranty Wewnętrzne vs. Zewnętrzne: Uzupełniające Systemy
Instalacja przeciwpożarowa w budynku to temat, który wymaga starannego planowania. Hydranty pełnią w niej rolę fundamentalną, a ich poprawny dobór wymaga zrozumienia różnic między rozwiązaniami wewnętrznymi a zewnętrznymi. Oba systemy nie konkurują ze sobą, lecz się uzupełniają.
Hydrant Wewnętrzny
Hydrant wewnętrzny jest montowany w obrębie budynku, najczęściej na klatkach schodowych, korytarzach czy w garażach podziemnych. Jego zadaniem jest umożliwienie natychmiastowego przystąpienia do akcji gaśniczej - jeszcze zanim na miejsce dotrze straż pożarna. W praktyce spotyka się trzy podstawowe typy: DN25, DN33 oraz DN52. Hydrant DN25, z wężem półsztywnym, znajduje zastosowanie w budynkach mieszkalnych i biurowych o niższej kategorii zagrożenia. Dla DN25 wymaga się minimum 1,0 l/s przy ciśnieniu 0,2 MPa, dla DN33 - 1,5 l/s, a dla DN52 - 2,5 l/s.
Hydrant Zewnętrzny
Hydrant zewnętrzny to punkt poboru wody zlokalizowany na zewnątrz budynku, przy drogach dojazdowych, placach lub skwerach. Wyróżnia się dwa typy: nadziemne (widoczne, w formie charakterystycznego słupka) oraz podziemne (ukryte w studzience pod pokrywą). Przepustowość hydrantu zewnętrznego DN80 wynosi minimum 10 l/s przy ciśnieniu 0,2 MPa - to kilkukrotnie więcej niż wydajność typowego hydrantu wewnętrznego DN25.
Porównanie i Dobór
Hydrant wewnętrzny działa w pierwszych minutach pożaru, kiedy szybka reakcja zapobiega rozprzestrzenieniu ognia. Hydrant zewnętrzny jest natomiast kluczowy dla działań straży pożarnej. Zgodnie z polskim prawem oba typy muszą spełniać ściśle określone wymagania. Odpowiednie rozporządzenie precyzuje, gdzie i w jakich odstępach należy je rozmieszczać. Hydranty wewnętrzne umieszcza się na każdej kondygnacji budynku tak, aby obejmowały zasięgiem całą powierzchnię użytkową.
Obydwa rodzaje hydrantów wymagają regularnych przeglądów - co najmniej raz w roku, a dodatkowo raz na pięć lat trzeba przeprowadzić próbę ciśnieniową węża. Obowiązek ten spoczywa na właścicielu lub zarządcy nieruchomości.
Dobór konkretnych modeli zaczyna się od projektu instalacji ppoż., ale sporo decyzji pozostaje po stronie inwestora. W przypadku wariantów wewnętrznych duże znaczenie ma forma zabudowy - hydrant wnękowy pozwala zaoszczędzić miejsce na korytarzu, podczas gdy wersje natynkowe sprawdzą się tam, gdzie nie ma możliwości ingerencji w ścianę. Hydranty zewnętrzne dobiera się głównie pod kątem warunków terenowych i możliwości zasilania. Nadziemne są łatwiejsze w lokalizacji i serwisie, za to bardziej narażone na uszkodzenia mechaniczne. Ważne jest, aby średnica rury zasilającej hydrant była tak dobrana, aby zapewnić wymaganą wydajność danego hydrantu.
Brak hydrantu wewnętrznego w budynku, w którym jest on wymagany projektem, stanowi naruszenie przepisów ppoż. Tak samo, brak wymaganego hydrantu zewnętrznego.
