Hydrant wewnętrzny DN25: Wydajność i kluczowe informacje

Hydranty wewnętrzne to stałe urządzenia gaśnicze, będące integralną częścią instalacji wodociągowej przeciwpożarowej, znajdujące się wewnątrz różnego rodzaju budynków. Można je spotkać w hotelach, halach magazynowych, obiektach produkcyjnych, galeriach handlowych, szpitalach i wielu innych miejscach. Umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę. Chociaż praktyka pokazuje, że podczas pożarów są rzadko używane, ich skuteczność jest wysoka. W wielu sytuacjach, gdy gaśnica okazuje się niewystarczająca do ugaszenia dużego ognia, prawidłowo użyty hydrant wewnętrzny może rozwiązać problem. Hydranty wewnętrzne DN25 są podstawowym narzędziem do walki z ogniem w trakcie pożaru.

Czym jest wydajność hydrantu i jak ją mierzyć?

Mówiąc o wydajności hydrantu, odnosimy się do ilości wody wypływającej z niego na sekundę. Podczas pomiarów wydajności hydrantu stosuje się trzy podstawowe parametry:

• Ciśnienie statyczne - jest to ciśnienie wody w sieci hydrantowej, gdy woda nie przepływa (jest w spoczynku).
• Ciśnienie dynamiczne - ciśnienie mierzone podczas poboru (wypływu) wody.
• Wydajność - ilość wody, która wypływa z hydrantu w ciągu jednej sekundy, mierzona przy ciśnieniu dynamicznym, czyli przy otwartej prądownicy.

Regulacje prawne dotyczące wydajności hydrantów wewnętrznych

Wydajność hydrantów wewnętrznych jest szczegółowo określona w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Kluczowe zapisy znajdują się w § 22:

§ 22. Wydajność poboru wody, ciśnienie na zaworze wody

1. Minimalna wydajność poboru wody mierzona na wylocie prądownicy wynosi:
   1. dla hydrantu 25 - 1,0 dm³/s;
   2. dla hydrantu 33 - 1,5 dm³/s;
   3. dla hydrantu 52 - 2,5 dm³/s;
   4. dla zaworu 52 - 2,5 dm³/s.
2. Ciśnienie na zaworze odcinającym hydrantu wewnętrznego powinno zapewniać wydajność określoną w ust. 1 dla danego rodzaju hydrantu wewnętrznego, z uwzględnieniem zastosowanej średnicy dyszy prądownicy, i być nie mniejsze niż 0,2 MPa.
3. Ciśnienie na zaworze 52, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, dla wydajności określonej w ust. 1 pkt 4, nie powinno być mniejsze niż 0,2 MPa.
4. Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpożarowej na zaworze odcinającym nie powinno przekraczać 1,2 MPa, przy czym na zaworze 52 i zaworach odcinających hydrantów 33 oraz hydrantów 52 nie powinno przekraczać 0,7 MPa.

Wyjaśnienie kluczowych punktów rozporządzenia

• Punkt 1 jasno określa normatywne wartości minimalnej wydajności dla różnych typów hydrantów wewnętrznych, w tym 1,0 dm³/s dla hydrantu 25.
• Punkty 2 i 3 precyzują, że ciśnienie dynamiczne w sieci, przy wypływie wody z hydrantu, nie powinno być mniejsze niż 0,2 MPa. Typowe ciśnienie w sieci hydrantowej wynosi od 0,25 MPa do nawet 0,6 MPa, ale to minimalne ciśnienie 0,2 MPa jest kluczowe dla osiągnięcia wymaganej wydajności.
• Punkt 4 wskazuje na maksymalne dopuszczalne ciśnienie robocze wynoszące 1,2 MPa, a dla niektórych typów hydrantów 0,7 MPa. Wyższe ciśnienie mogłoby stanowić realne zagrożenie dla zdrowia i życia użytkowników, np. ze względu na siłę odrzutu strumienia wody, która może prowadzić do utraty kontroli nad wężem i poważnych wypadków.

Dodatkowo, hydranty DN25 muszą być zgodne z normą PN-EN 671-1 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym", która jest obowiązująca na terenie Polski zgodnie z właściwym rozporządzeniem MSWiA.

Hydrant wewnętrzny DN25: Specyfika i wydajność

Dla hydrantu wewnętrznego DN25 minimalna wydajność poboru wody mierzona na wylocie prądownicy wynosi 1,0 dm³/s, co odpowiada 60 litrom na minutę. Aby osiągnąć tę wydajność, ciśnienie dynamiczne podczas poboru wody nie może być mniejsze niż 0,2 MPa.

Hydranty DN25 są zazwyczaj wyposażone w wąż półsztywny o nominalnej średnicy 25 mm. Jego półsztywna konstrukcja zapobiega zaginaniu się, a także eliminuje potrzebę rozwijania całego węża do gaszenia pożaru, co jest jego dodatkowym atutem. Długość węża w hydrantach DN25 wynosi zazwyczaj 20 m lub 30 m, przy czym zawsze stanowi jeden odcinek. Na końcu węża montowana jest prądownica o średnicy dyszy, która pozwala uzyskać minimalną wydajność wody 1 dm³/s przy określonym ciśnieniu na zaworze hydrantowym. Prądownica w modelach DN25 często jest mosiężna i płynnie regulowana, umożliwiając zmianę strumienia wody między zwartym a rozproszonym.

Porównanie z innymi typami hydrantów wewnętrznych

• Hydrant DN33: Jego wydajność to 1,5 dm³/s (90 l/s), również przy ciśnieniu dynamicznym nie mniejszym niż 0,2 MPa. Najczęściej są stosowane w garażach, ale można je spotkać także w magazynach, halach przemysłowych czy sklepach wielkopowierzchniowych. Posiadają wąż półsztywny nawinięty na bęben, który jest odporny na zagięcia.
• Hydrant DN52: Oferuje wydajność 2,5 dm³/s (150 l/min) przy ciśnieniu dynamicznym nie mniejszym niż 0,2 MPa. Hydranty te są montowane przede wszystkim w halach, magazynach i budynkach przemysłowych. Wykorzystują wąż płasko-składany, zazwyczaj zwinięty w rolkę lub harmonijkę w szafce. Węże hydrantowe 52 nie występują w wersji półsztywnej ze względu na dużą średnicę, która sprawiłaby, że zajmowałyby nieproporcjonalnie dużo miejsca.

Lokalizacja i rozmieszczenie hydrantów wewnętrznych

Hydranty wewnętrzne powinny być umieszczane w obiektach w taki sposób, aby zasięg ich strumienia wody, uwzględniający długość węża, obejmował całą powierzchnię chronioną. Zazwyczaj są rozmieszczane w odległościach co najmniej 30 metrów od siebie, choć spotyka się również odległości 20 metrów. Przy projektowaniu instalacji przeciwpożarowej często dąży się do optymalizacji kosztów, np. w korytarzu o długości 60 metrów ekonomiczniej jest zainstalować dwa hydranty co 30 metrów, niż trzy co 20 metrów.

Wyzwania i znaczenie szkoleń z obsługi hydrantów

Mimo swojej skuteczności, hydranty wewnętrzne bywają pomijane podczas pożarów, a jedną z głównych przyczyn jest brak wiedzy o możliwości ich użycia. Nierzadko pracownicy nie są świadomi, że mogą ich używać, ponieważ nie przeszli odpowiednich szkoleń lub panuje przekonanie, że obsługa hydrantów należy wyłącznie do straży pożarnej. To wskazuje na dużą potrzebę lepszego przeszkolenia pracowników przez specjalistów ds. BHP.

Ważnym aspektem jest również zapewnienie odpowiedniej wydajności hydrantów na wszystkich kondygnacjach budynku. Często na wyższych piętrach (np. III, IV i wyżej) wydajność hydrantów spada ze względu na źle zaprojektowaną instalację lub niewystarczające ciśnienie. W obiektach z wieloma kondygnacjami (np. 10 i więcej) problem ten jest jeszcze bardziej odczuwalny. Modernizacja takiej instalacji w celu zapewnienia wymaganej wydajności jest niezwykle kosztowna.

Budowa i opcje konfiguracji hydrantów DN25

Hydranty wewnętrzne DN25 składają się z węża półsztywnego zakończonego prądownicą, podłączonego do instalacji wodnej o odpowiednim ciśnieniu. Całość umieszczona jest w metalowej obudowie i odpowiednio oznakowana znakiem "hydrant wewnętrzny". Do wyboru są dwie standardowe długości węża: 20 m i 30 m.

Hydranty DN25 występują w różnych wariantach montażowych:

• Wersja natynkowa: Hydrant zawieszany na ścianie.

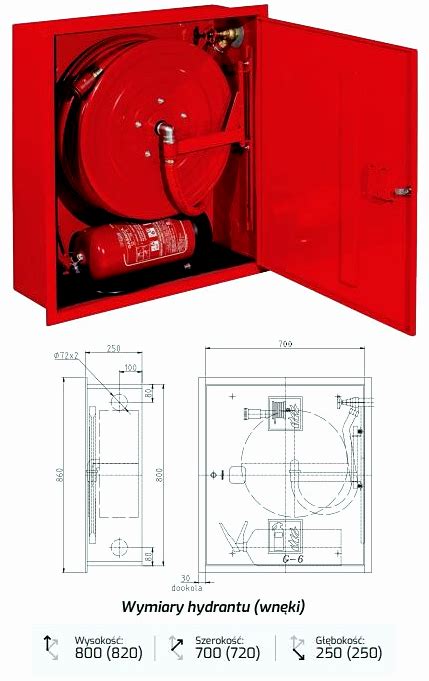

• Wersja wnękowa: Hydrant umieszczany w specjalnie przygotowanym otworze w ścianie.
• Wersja bezszafkowa wychylna: Z wężem półsztywnym DN25 (20 lub 30 metrów), zaworem DN25 mosiężnym, osią wodną DN25 mosiężną oraz prądownicą mosiężną płynnie regulowaną.

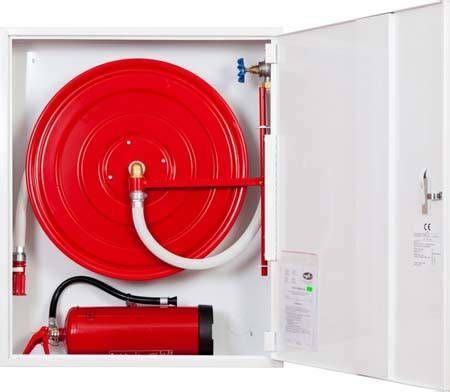

• Niektóre modele to także hydranty DN25 zawieszane z wężem półsztywnym 25 mm, oferujące miejsce na gaśnicę pod zwijadłem.

Standardowo, hydranty wewnętrzne charakteryzują się uniwersalną konstrukcją, co pozwala na podłączenie tego samego urządzenia w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie do instalacji zasilającej 1” i 2”, oferując sześć możliwości podłączeń: z boku, z tyłu lub z góry. Ciśnienie pracy tych urządzeń mieści się w zakresie od 0,2 do 1,2 MPa.

Dodatkowe opcje i personalizacja

Poza standardowymi wykonaniami, dostępne są również opcje personalizacji dla każdego hydrantu. Mogą to być:

• Wykonanie szafki ze stali ocynkowanej lub nierdzewnej (INOX).
• Zastosowanie szyby bezpiecznej lub okna z plexi.
• Możliwość dodania dowolnej grafiki na szybie.
• Dowolna kolorystyka frontu lub całej szafki.
• Niestandardowe wymiary szafki.

Wszystkie te opcje wyceniane są indywidualnie, co pozwala na dopasowanie hydrantu do specyficznych potrzeb i estetyki danego obiektu.

Przeglądy i badania wydajności hydrantów

Regularne przeglądy oraz badania wydajności i ciśnienia hydrantów wewnętrznych (jak i zewnętrznych) są kluczowe dla utrzymania ich sprawności i zgodności z przepisami. W przypadku stwierdzenia braku odpowiedniej wydajności, specjaliści informują o tym na bieżąco i doradzają, jakie działania należy podjąć, aby przywrócić wymagane parametry. Zapewnienie prawidłowego funkcjonowania hydrantów to inwestycja w bezpieczeństwo ludzi i mienia.
