Oznakowanie Hydrantów Zewnętrznych w Systemie Ochrony Przeciwpożarowej

Prawidłowe oznakowanie hydrantów zewnętrznych jest kluczowe dla skutecznego działania służb ratowniczych podczas pożaru. Oznakowanie to ma na celu ułatwienie szybkiego dostępu do wody, co jest niezbędne dla sprawnej i efektywnej akcji gaśniczej.

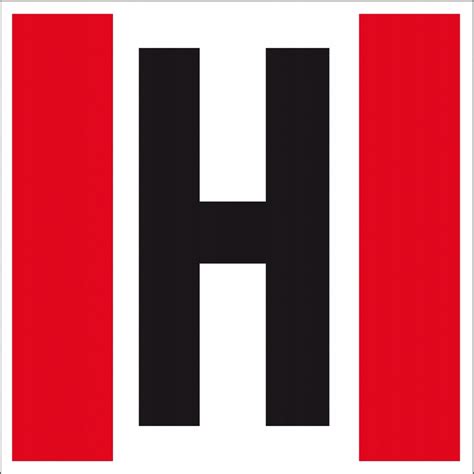

Znak ppoż Hydrant zewnętrzny 500x500mm P (28P) to tablica informacyjna wskazująca lokalizację hydrantu zewnętrznego, będącego ważnym elementem systemu przeciwpożarowego. Znak ten, wykonany z trwałej płyty PVC o grubości 0,5mm, zapewnia odporność na warunki atmosferyczne i długą żywotność. Stosuje się go w miejscach, gdzie znajduje się hydrant zewnętrzny, np. na parkingach, w zakładach przemysłowych czy na osiedlach mieszkaniowych, czyli wszędzie tam, gdzie wymagane jest oznakowanie hydrantu. Powinien być umieszczony w widocznym miejscu, aby umożliwić szybkie zlokalizowanie źródła wody podczas akcji gaśniczej. Znak ma za zadanie zwiększyć świadomość o dostępności hydrantu i ułatwić jego użycie w razie potrzeby, pełniąc tym samym kluczową rolę w zapobieganiu rozprzestrzenianiu się pożarów. Znaki przeciwpożarowe, jako obowiązkowe zgodnie z przepisami prawa i normami BHP, odgrywają istotną rolę w zapewnianiu bezpieczeństwa.

Znaczenie i Obowiązek Oznakowania Hydrantów

Hydranty wewnętrzne i zewnętrzne stanowią niezbędny element systemów przeciwpożarowych. Ich prawidłowe usytuowanie, zarówno w przestrzeni otwartej, na zewnątrz budynków, jak i wewnątrz obiektów budowlanych, oraz odpowiednie oznakowanie, mają bezpośredni wpływ na bezpieczeństwo ludzi i mienia. Hydranty powinny być dobrze widoczne i łatwo dostępne, tak by w razie zagrożenia można było z nich skorzystać w jak najkrótszym czasie, pobierając wodę do gaszenia pożarów i zaopatrywania pojazdów straży pożarnej.

Przepisy Prawne i Normy Dotyczące Hydrantów

Hydranty zewnętrzne i wewnętrzne, jako elementy systemów przeciwpożarowych, podlegają szczegółowym regulacjom prawnym. Ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony przeciwpożarowej, jak i przepisami zawartymi w prawie budowlanym.

Podstawowe Akty Prawne

Poniżej przedstawiono najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Prawo budowlane nakłada obowiązek projektowania i budowania obiektów w sposób zgodny z przepisami i zasadami techniki, zapewniając spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru, szczegółowe wytyczne w tej kwestii znajdują się w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r., które zawiera również informacje dotyczące sposobów określania wymaganej ilości wody do celów ppoż. Dla pozostałych obiektów budowlanych woda do celów ppoż. do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.

Aprobata Techniczna CNBOP

Zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, hydranty wewnętrzne i zewnętrzne stanowią wyrób budowlany, czyli element trwale wbudowany w obiekt budowlany lub jego część, wpływający na właściwości użytkowe tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi w obiektach i ich otoczeniu, w ramach systemów ochrony przeciwpożarowej. Podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza pozytywną ocenę techniczną przydatności danego wyrobu.

Polskie Normy Dotyczące Hydrantów

Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami, które opisują wymagania i metody badań dotyczące budowy i parametrów użytkowych hydrantów oraz ich prawidłowego oznakowania. Do najważniejszych Polskich Norm należą:

• PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
• PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
• PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
• PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
• PN-EN 14384 Hydranty przeciwpożarowe nadziemne
• PN-EN 14339 Hydranty przeciwpożarowe podziemne.

Rodzaje i Parametry Hydrantów

Hydranty są urządzeniami umożliwiającymi bezpośredni pobór wody z sieci wodociągowej. Dzielą się na zewnętrzne i wewnętrzne w zależności od ich lokalizacji i przeznaczenia.

Klasyfikacja Hydrantów

• Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów zewnętrznych sieci wodociągowych. Mogą mieć postać nadziemną lub podziemną.
• Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej lub instalacji przeciwpożarowej. W zależności od sposobu montażu wyróżnia się hydranty natynkowe i wnękowe.

Parametry i Lokalizacja Hydrantów Zewnętrznych

Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewniać ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez minimum 2 godziny), przy czym maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może być większe niż 1,6 MPa.

Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni, drogi lub ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).

Sieci wodociągowe będące źródłem wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. Hydranty strażackie zainstalowane na sieci wodociągowej ppoż. powinny być wyposażone w odcięcia, które umożliwiają ich odłączenie od sieci.

Na sieci wodociągowej ppoż. stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80, zapewniające wydajność 5 dm³/s. Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, np. w obiektach budowlanych produkcyjnych i magazynowych. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.

Parametry i Lokalizacja Hydrantów Wewnętrznych

Hydranty wewnętrzne stanowią element systemu ppoż projektowanego osobno dla każdego budynku i obiektu budowlanego. Projektowanie uwzględnia przeznaczenie budynku i sposób jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), jego wielkość, wysokość (ilość kondygnacji) oraz układ poszczególnych pomieszczeń. W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:

• hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm,
• hydrant 52 - z wężem płasko składanym,
• zawór 52 - niewyposażony w wąż pożarniczy.

Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.

Szczegółowe Oznakowanie Hydrantów

Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, w tym właściwego rozmieszczenia i oznaczenia hydrantów.

Oznakowanie Hydrantów Zewnętrznych

Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność w przestrzeni publicznej. Do ich oznakowania stosuje się biało-czerwone tabliczki i znaki przestrzenne, zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle, otoczona biało-czerwonym obramowaniem (czerwone paski na zewnątrz, biały pasek wewnątrz).

Znak hydrantu może być umiejscowiony bezpośrednio na urządzeniu lub na wysięgniku, który znacznie podnosi jego widoczność. Wysięgnik może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenu lub na wzniesieniach, gdzie istnieje ryzyko przysłonięcia urządzenia np. przez trawę. Znaki hydrantowe mogą być płaskie lub przestrzenne (3D), zapewniając dobrą widoczność z każdej strony.

Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne z białą obwódką, czerwonym tłem i białymi piktogramami. Na tablicy znajduje się litera H oraz informacje o średnicy zaworu, a także o kierunku i odległości od znaku, w której znajduje się hydrant. Na białych tabliczkach orientacyjnych umieszcza się natomiast informacje dotyczące pozostałych elementów sieci wodociągowej.

Oznakowanie Hydrantów Wewnętrznych

Hydranty w wewnętrznych systemach ppoż oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-EN ISO 7010. Dopuszcza się również stosowanie znaków zgodnych z wymaganiami wycofanej już normy PN-92/N-01256/01.

Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafki z czerwonymi lub przeszklonymi drzwiami dla hydrantów. Oznaczenia wskazują także: zawór hydrantowy, przyłącze sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu wewnętrznego powinno się również umieścić instrukcję jego użytkowania w razie pożaru.
