Hydrant zewnętrzny nadziemny DN80: Kompleksowe informacje

Sieć wodociągowa przeciwpożarowa stanowi jeden z podstawowych elementów chroniących nas przed skutkami pożarów. Zapewniając szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie, odgrywa kluczową rolę w akcjach gaśniczych. Jednym z najbardziej charakterystycznych elementów tej sieci są hydranty zewnętrzne. Wyróżniamy hydranty podziemne, często niezauważane w przestrzeni miejskiej, oraz hydranty nadziemne - najczęściej czerwone lub czarne urządzenia, widoczne w krajobrazie ulic i terenów zurbanizowanych. Niniejszy artykuł stanowi kompleksowy przewodnik po przepisach regulujących hydranty zewnętrzne w Polsce, ze szczególnym uwzględnieniem hydrantów nadziemnych o średnicy nominalnej DN80.

Podstawa prawna i dokumentacja

Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Ten akt prawny zawiera szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym ich średnic nominalnych, lokalizacji i oznaczania.

Prawo budowlane warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i hydrantów wewnętrznych - są uszczegółowieniem tych regulacji. Dodatkowo, w zakresie wymagań dla zewnętrznych hydrantów przeciwpożarowych, ustawa odsyła do rozporządzenia w sprawie przeciwpożarowego zaopatrzenia w wodę i dróg pożarowych.

Wymagana dokumentacja techniczna

Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:

• aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
• atestem higienicznym Państwowego Zakładu Higieny (PZH),
• świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.

Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.

Wymagania dotyczące instalacji hydrantów zewnętrznych

Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Określenie potrzeb w zakresie instalowania hydrantów jest kluczowe dla zapewnienia bezpieczeństwa. Woda do celów przeciwpożarowych dla obiektów, powinna być dostępna w szczególności z urządzeń zaopatrujących w wodę ludność, zgodnie z regulaminem dostarczania wody i odprowadzania ścieków. Dla pozostałych obiektów budowlanych woda do celów przeciwpożarowych do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.

Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Dodatkowo, w hydranty wyposażone powinny być położone w ich granicach:

• budynki użyteczności publicznej,
• budynki zamieszkania zbiorowego,
• obiekty produkcyjne i magazynowe.

Te ostatnie muszą posiadać dostęp do hydrantów niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).

Ponadto, hydranty są niezbędnym elementem każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s). Obowiązek przyłączenia do sieci hydrantowej dotyczy również obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².

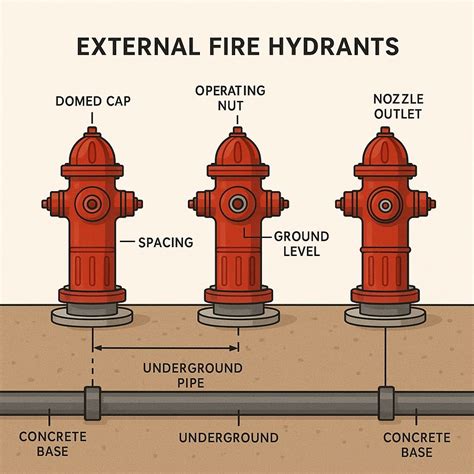

Lokalizacja i rozmieszczenie hydrantów

Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny, czy hydrant nadziemny - muszą znajdować się w odpowiednich odległościach, tak od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:

• Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
• Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
• Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
• Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
• Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).

Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy. Sieci wodociągowe będące źródłem wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.

Hydrant zewnętrzny nadziemny DN80

Hydranty zewnętrzne nadziemne są łatwo zauważalne i zapewniają szybki dostęp do wody. Wozom strażackim dysponującym ograniczonymi zbiornikami, w przypadku długotrwałych działań, konieczne jest szybkie podpięcie pod stałe źródło zasilania, takie jak hydrant zewnętrzny. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i efektywne ugaszenie pożaru.

Kiedy stosować hydrant nadziemny DN80?

Co do zasady, zalecanym jest - w miarę możliwości - instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN80). Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z nich nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. utrudnienia w ruchu drogowym, w ruchu pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.

Na sieci wodociągowej ppoż. stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN80. Dla hydrantu nadziemnego DN80 wymagana wydajność to 5 dm³/s (na sieciach, o których mowa w § 9 ust. 2 rozporządzenia). Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN250 powinny być instalowane hydranty nadziemne DN100 lub DN150. Hydranty zewnętrzne najczęściej stosowane, to hydranty o średnicach 80 mm i 100 mm - oznaczane jako hydrant DN80 i hydrant DN100. Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Tutaj spotkać można hydrant PN10 (hydrant zewnętrzny o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN16 (hydrant zewnętrzny o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.

Oznakowanie hydrantów zewnętrznych

Oznakowanie hydrantów zgodne powinno być z Polskimi Normami. Każde oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie - niezależnie od miejscowości - będą takie same. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach. Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle. Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia, umożliwiające odłączanie ich od sieci.

Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu, można dojrzeć go z dużej odległości, co pomocne jest podczas planowania ustawienia wozu strażackiego, w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant, czyniąc go niezauważalnym, czy przy hydrantach położonych w zagłębieniach terenu. Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą H w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.

W celu umieszczenia informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.

Przykłady hydrantów nadziemnych DN80

Hydrant nadziemny ppoż. z podwójnym zamknięciem (np. JAFAR)

Oferowany przez firmę JAFAR nadziemny hydrant pożarowy z podwójnym zamknięciem stanowi idealne rozwiązanie do zwiększenia bezpieczeństwa przeciwpożarowego. Został on wykonany z najwyższej jakości materiałów gwarantujących mu solidność. Kolumna to sferoidalna rura żeliwna, pokryta cynkiem i malowana powłoką epoksydową, która chroni przed korozją oraz wpływem promieni UV. Korek uszczelniający hydrantu ppoż. wyprodukowano zaś z mosiądzu prasowanego, a ochronę przed wykręceniem zapewnia mu specjalny pierścień. Bezpieczeństwo gwarantuje również system powstrzymujący wypływ wody w przypadku złamania armatury, na przykład przy uderzeniu samochodu. Hydrant ppoż. z podwójnym zamknięciem zabezpiecza przed wypływem wody w przypadku złamania.

Gniazdo uszczelniająco-odwadniające wykonane jest z mosiądzu metodą napawania. Istnieje możliwość obrotu korpusu górnego o dowolny kąt. Herb / logo na korpusie w postaci monolitycznego odlewu żeliwnego. Cechy techniczne:

• Gniazdo brązowe napawane, stanowiące monolityczną bryłę z korpusem dolnym, odporne na zarysowania i uszkodzenia powierzchni.
• Samoczynne całkowite odwodnienie z chwilą pełnego odcięcia przepływu.
• Podwójne zamknięcie przepływu, realizowane za pomocą kuli w komorze zaworowej.
• Zawór napowietrzający usytuowany w pokrywie, umożliwiający odwodnienie hydrantu.
• Możliwość wymiany korpusu górnego bez konieczności zamknięcia zasuwy odcinającej.
• Trzpień ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia.
• Uszczelnienie trzpienia o-ringowe, strefa o-ringowego uszczelnienia korka odseparowana od medium.
• Korek uszczelniający wykonany z mosiądzu prasowanego, zabezpieczony specjalnym pierścieniem przed wykręceniem.
• Element odcinająco-zamykający (grzyb) całkowicie zawulkanizowany gumą EPDM.
• Pole herbowe.
• Materiały zewnętrzne i wewnętrzne odporne na korozję.
• Odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl).
• Kolumna ze stali nierdzewnej 1.4301, 1.4401.

Hydrant zewnętrzny nadziemny HN3 DN80

Hydrant zewnętrzny HN3 to konstrukcja niezawodna i wytrzymała, dedykowana do zapewnienia stałego i bezpiecznego dostępu do sieci wodociągowej. Wykonany z wysokiej jakości żeliwa sferoidalnego i stali, z podwójnym zamknięciem typu grzybek, gwarantuje odporność na uszkodzenia mechaniczne oraz efektywność działania w sytuacjach awaryjnych.

Kluczowe korzyści

• Solidna konstrukcja z GJS-żeliwa sferoidalnego zapewniająca wytrzymałość i odporność na korozję.
• Podwójne zamknięcie typu grzybek zwiększające szczelność i bezpieczeństwo eksploatacji.
• Łamany mechanizm ułatwiający obsługę i konserwację.
• Wysoka klasa ciśnieniowa PN16 do pracy w standardowych sieciach wodociągowych.
• Stalowa kolumna zapewniająca stabilność i trwałość w montażu nadziemnym.
• Wymiary i waga dostosowane do łatwego montażu i instalacji na zewnątrz budynków lub na otwartych terenach.

Zastosowanie

Hydrant HN3 DN80 przeznaczony jest do instalacji w systemach zewnętrznych wodociągów miejskich, przemysłowych oraz instalacjach przeciwpożarowych. Jego konstrukcja umożliwia efektywną pracę pod standardowym ciśnieniem roboczym PN16, co pozwala na szybkie i bezpieczne pobieranie wody do celów gaśniczych i eksploatacyjnych. Produkt sprawdzi się w lokalizacjach wymagających trwałego i łatwego w obsłudze punktu poboru wody.

Specyfikacja techniczna Hydrantu HN3 DN80

Pytania i odpowiedzi (FAQ)

Czy hydrant HN3 DN80 jest odpowiedni do instalacji przeciwpożarowych?

Tak, hydrant HN3 DN80 spełnia standardowe wymagania dla urządzeń stosowanych w systemach przeciwpożarowych.

Jakie jest maksymalne ciśnienie robocze hydrantu?

Maksymalne ciśnienie robocze wynosi PN16, co oznacza maksymalne 16 barów.

Jakie materiały wykorzystano do produkcji hydrantu HN3?

Głównym materiałem korpusu jest żeliwo sferoidalne (GJS), a kolumna wykonana jest ze stali, co zwiększa wytrzymałość i odporność na czynniki zewnętrzne.

Ważna uwaga

Pamiętaj, że niniejszy artykuł ma charakter informacyjny. W przypadku konkretnych projektów lub wątpliwości interpretacyjnych zawsze zaleca się konsultację z wykwalifikowanym specjalistą ds. ochrony przeciwpożarowej lub rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
