Napięcie Wyjściowe i Charakterystyka Agregatów Trójfazowych dla Służb Ratunkowych

W sytuacji, w której każda sekunda jest cenna dla ratowania życia i mienia, odpowiednie wyposażenie służb ratunkowych, takich jak straż pożarna, ma nieocenione znaczenie. Agregaty prądotwórcze to urządzenia kojarzone przede wszystkim z podtrzymaniem zasilania w energię elektryczną obiektów budowlanych, dostawą prądu dla plenerowych eventów czy zasilaniem placu budowy. Tymczasem generatory prądu odgrywają również bardzo ważną rolę podczas różnego rodzaju akcji ratunkowych, stanowiąc niezbędne wyposażenie służb ratunkowych, w tym przede wszystkim straży pożarnej.

Znaczenie Agregatów Prądotwórczych dla Służb Ratunkowych

Straż pożarna często interweniuje w sytuacjach, w których występują samoistne lub wymuszone ze względów bezpieczeństwa przerwy w dostawie prądu. Dzieje się tak podczas pożarów, klęsk żywiołowych, wypadków komunikacyjnych oraz katastrof. Agregaty prądotwórcze pozwalają na pracę sprzętu ratowniczego. Umożliwiają użycie oświetlenia przenośnego w miejscach pozbawionych dostępu do sieci elektrycznej, co jest szczególnie ważne w nocy lub w ciemnych, zamkniętych przestrzeniach. Generatory są kluczowe w sytuacjach, gdzie strażacy muszą używać elektrycznych narzędzi ratowniczych, takich jak piły czy wiertarki, w miejscach odciętych od sieci. Posiadanie agregatów prądotwórczych przez straż pożarną jest zatem bardzo ważne dla zapewnienia efektywności i bezpieczeństwa działań ratowniczych, szczególnie w trudnych i nieprzewidywalnych warunkach.

Kluczowe Cechy Agregatów dla OSP i PSP

Agregaty prądotwórcze dla służb ratunkowych muszą odznaczać się kilkoma kluczowymi cechami:

• Mobilność: Urządzenia muszą posiadać stosunkowo małą masę, co ułatwia ich transport. Wiele jednostek straży pożarnej decyduje się na zakup agregatów stacjonarnych, które transportowane są na przyczepach. Zaletą tego rozwiązania jest mobilność generatorów o średnich i dużych mocach, rzędu 20, 30, 50 czy 60 kW. Poza dużymi jednostkami stacjonarnymi, dostępne są również przenośne agregaty prądotwórcze o niskiej masie oraz mniejszych mocach, często wyposażone w koła, które ułatwiają transport.
• Ekonomiczność: Niskie zużycie paliwa jest istotne, gdyż wydajność agregatów prądotwórczych pod względem zużycia paliwa pozwala na lepsze wykorzystanie dostępnych zasobów. Silniki Diesla, w porównaniu z benzynowymi, odznaczają się większą niezawodnością i dłuższym czasem eksploatacji, a olej napędowy zapewnia ekonomiczną eksploatację.
• Stabilność Napięcia (AVR): Urządzenia stosowane niemal w każdej branży, w tym w służbach ratunkowych, wyposażone są w elektronikę wrażliwą na wahania napięcia. Dlatego agregaty dla straży pożarnej muszą być wyposażone w automatykę AVR (Automatic Voltage Regulation).

Napięcia Wyjściowe w Agregatach Prądotwórczych: Jednofazowe i Trójfazowe

Moc agregatu prądotwórczego jest jednym z najważniejszych parametrów technicznych urządzenia - to od niej zależy, czy dany sprzęt pozwoli na zasilenie wszystkich maszyn wykorzystywanych w budynku. Typ napięcia jest również bardzo istotnym punktem. Agregaty prądotwórcze mogą generować różne typy napięć:

• Agregaty jednofazowe: Generują prąd o napięciu 230 V i mają charakterystykę jednofazową. Są odpowiednie dla większości urządzeń domowych i elektronarzędzi.
• Agregaty trójfazowe: Generują prąd dla odbiorników o napięciu 400 V i mają charakterystykę trójfazową.

Odbiorniki trójfazowe to urządzenia o dużej mocy, takie jak silniki elektryczne o dużej mocy, pompy, kompresory czy betoniarki. Możliwość podłączenia zarówno odbiorników trójfazowych (400V), jak i jednofazowych (230V) pozwala na uniwersalne wykorzystanie urządzenia, co jest kluczowe w zmiennych warunkach akcji ratunkowych.

Znaczenie Stabilizacji Napięcia: System AVR

Generowanie prądu przez każdy agregat, bez względu na jego konstrukcję, powoduje naturalne wahania napięcia. Takie fluktuacje mogą spowodować uszkodzenia elektroniki, która „lubi” niezmienne poziomy napięć. Działanie automatyki AVR (Automatic Voltage Regulation) polega na ciągłej kontroli i korygowaniu napięcia wyjściowego, stabilizując je do bezpiecznych poziomów. System AVR odpowiada za automatyczną stabilizację napięcia, dzięki czemu agregat może być bezpiecznie używany do zasilania urządzeń czułych na wahania napięciowe. Profesjonalne agregaty charakteryzują się regulacją napięcia rzędu ±5-10% i niskim poziomem zakłóceń harmonicznych (THD ≤ 6%), co jest istotne dla ochrony podłączonego sprzętu.

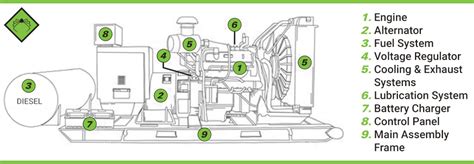

Budowa i Rodzaje Agregatów Prądotwórczych

Działanie agregatu prądotwórczego jest stosunkowo proste: napędzany paliwem silnik powoduje ruch prądnicy, która z kolei wytwarza energię elektryczną. Najważniejszymi elementami każdego agregatu są więc silnik oraz prądnica. Agregat prądotwórczy składa się też z podzespołów, które odpowiadają za spalanie paliwa - oleju napędowego, benzyny lub gazu. Najdroższe w utrzymaniu są silniki benzynowe, a najtańsze okazują się natomiast modele na gaz. Agregaty na olej napędowy są często wybierane przez osoby, które potrzebują generować prąd przez długi czas i zużywają mniej paliwa niż wersje benzynowe. Dużą wagę przykłada się także do jakości prądnicy - na rynku można spotkać prądnice z uzwojeniami aluminiowymi i miedzianymi, przy czym w profesjonalnych agregatach stosuje się wyłącznie uzwojenia miedziane.

Przykład Agregatu Trójfazowego: FOGO FH 6001 TE

Agregat prądotwórczy FOGO FH 6001 TE to profesjonalne urządzenie trójfazowe, które umożliwia zasilanie sprzętu elektrycznego w miejscach pozbawionych dostępu do sieci. Agregat oparty jest na silniku spalinowym Honda GX390, co gwarantuje wysoką niezawodność i trwałość w pracy pod obciążeniem. Model TE posiada elektryczny rozruch oraz system AVR. Maksymalna moc urządzenia wynosi 6,0 kVA (około 4 kW), a napięcie wyjściowe dostępne jest w konfiguracji 400V (trójfazowe) oraz 230V (jednofazowe). Całość osadzona jest w stalowej ramie ochronnej, która zabezpiecza przed uszkodzeniami mechanicznymi i ułatwia użytkowanie w trudnych warunkach.

FOGO FH 6001 TE przeznaczony jest do użytkowania wszędzie tam, gdzie potrzebne jest mobilne i stabilne źródło prądu o mocy średniego poziomu. Doskonale sprawdza się w akcjach ratowniczych prowadzonych przez straż pożarną, w działalności firm budowlanych, warsztatów technicznych oraz jako awaryjne źródło zasilania. Elektryczny rozruch ułatwia obsługę, a system AVR umożliwia zasilanie elektronarzędzi, oświetlenia LED, grzałek, pomp, a nawet części sprzętu elektronicznego o umiarkowanej wrażliwości na zmiany napięcia.

Warto jednak pamiętać o pewnych ograniczeniach: FOGO FH 6001 TE, mimo zastosowania stabilizacji napięcia AVR, nie jest przeznaczony do zasilania bardzo czułych urządzeń elektronicznych bez zastosowania dodatkowych zabezpieczeń (np. UPS lub filtry napięciowe). Agregat nie nadaje się do pracy w pomieszczeniach zamkniętych z powodu emisji spalin - wymagana jest praca na zewnątrz lub w bardzo dobrze wentylowanych miejscach.

Uprawnienia i Bezpieczeństwo Obsługi Agregatów w Służbach Ratunkowych

W służbach ratunkowych, w tym w PSP i OSP, kwestia uprawnień do obsługi agregatów prądotwórczych jest regulowana wewnętrznymi przepisami. Zgodnie z niektórymi informacjami, na agregaty prądotwórcze o mocy do 5 kW (lub 5 kVA) nie są wymagane specjalne uprawnienia. Natomiast na agregaty o mocy powyżej 5 kW (np. 8 kVA czy 20 kW), przepisy PSP mogą wymagać posiadania odpowiednich uprawnień, często do 1000V, które można uzyskać w SEP-ie (Stowarzyszeniu Elektryków Polskich).

Niezależnie od posiadanych uprawnień, kluczowe jest przestrzeganie zasad bezpieczeństwa:

• Nigdy nie przeciążaj generatora. Łączna moc zasilanych urządzeń nie może przekroczyć mocy znamionowej generatora.
• Nigdy nie uruchamiaj agregatu, gdy urządzenia są do niego podłączone. Po uruchomieniu należy poczekać aż ustabilizują się obroty i dopiero wtedy można włączyć odbiorniki.

Kwestia Uziemienia Agregatu

Kwestia uziemienia agregatu jest złożona i zależy od jego typu oraz warunków eksploatacji. Zadaniem uziemienia agregatu jest odprowadzanie prądu upływowego do ziemi, co zapobiega porażeniu osoby obsługującej. W przypadku agregatów trójfazowych dużej mocy lub przy użyciu wielu urządzeń i długich przedłużaczy, uziemienie jest zalecane, ale wyłącznie z odpowiednio skoordynowanymi urządzeniami wyłączającymi, takimi jak wyłącznik przeciwporażeniowy różnicowoprądowy.

Warto zaznaczyć, że układy sieciowe w agregatach mogą być różne. Układ IT (izolowane punkty neutralne) jest uważany za bardzo bezpieczny, gdyż pierwsze uszkodzenie izolacji nie powoduje natychmiastowego wyłączenia. Uziemianie takiego agregatu bez odpowiednich zabezpieczeń (różnicówka) może przekształcić bezpieczny układ IT w mniej bezpieczny układ TT. Uziemienie stosuje się w agregatach trójfazowych również w celu zapewnienia symetrii napięć w poszczególnych fazach. Zawsze należy konsultować instrukcję obsługi (DTR-kę) urządzenia, która zawiera szczegółowe informacje dotyczące klasy izolacji i wymagań uziemienia.

Rozwiązywanie Problemów z Napięciem Wyjściowym: Analiza Przypadku Specjalnego

Praktyka pokazuje, że agregaty mogą mieć różne konfiguracje napięciowe w zależności od regionu produkcji. Przykładem jest agregat trójfazowy, który generował napięcie międzyfazowe 230V i fazowe 150V. Okazało się, że urządzenie to było przystosowane do norweskiego systemu trójfazowego 3x230V, gdzie taka konfiguracja jest standardowa. Aby taki agregat działał poprawnie w polskim systemie 380V/400V, konieczne jest dostosowanie napięcia.

Możliwe rozwiązania tego problemu to:

• Zastosowanie transformatora 3x230/3x400V (lub autotransformatora, który może być bardziej opłacalny przy transporcie).
• W niektórych przypadkach, przełożenie mostków w prądnicy, co wymaga odpowiedniej wiedzy technicznej i dostępu do schematów połączeń (np. prądnic Mecc Alte). Taka interwencja pozwala na zmianę konfiguracji połączeń prądnicy z trójkąta na gwiazdę lub odwrotnie, dostosowując ją do wymaganego napięcia.

W konkretnym przypadku użytkownik rozwiązał problem, podłączając przewody według odpowiedniego schematu, uzyskując napięcie fazowe 230V i międzyfazowe 400V, co potwierdziło poprawność dostosowania agregatu do polskich standardów.
