Oddymianie grawitacyjne to system oparty na zjawisku naturalnego przepływu powietrza, którego głównym celem jest usuwanie dymu i gorącego powietrza z dróg ewakuacyjnych w przypadku pożaru. Wykorzystuje ono różnicę temperatur i gęstości gazów, co pozwala dymowi unosić się ku górze i opuszczać budynek przez specjalnie zaprojektowane otwory lub klapy.
Zasada działania systemu
Działanie systemu opiera się na efekcie przeciągu. W momencie wybuchu pożaru, gorące powietrze i dym naturalnie gromadzą się w górnych partiach budynku. System oddymiania grawitacyjnego, po aktywacji przez czujki dymowe, przyciski ręczne lub centralę CSP, otwiera klapy dachowe lub okna oddymiające.
Aby proces był skuteczny, niezbędne jest jednoczesne zapewnienie dopływu świeżego powietrza na najniższej kondygnacji poprzez otwarcie drzwi lub okien. Dzięki temu powstaje naturalna cyrkulacja, która wypycha dym na zewnątrz, zapewniając przejrzystość dróg ewakuacyjnych i ułatwiając pracę służbom ratowniczym.

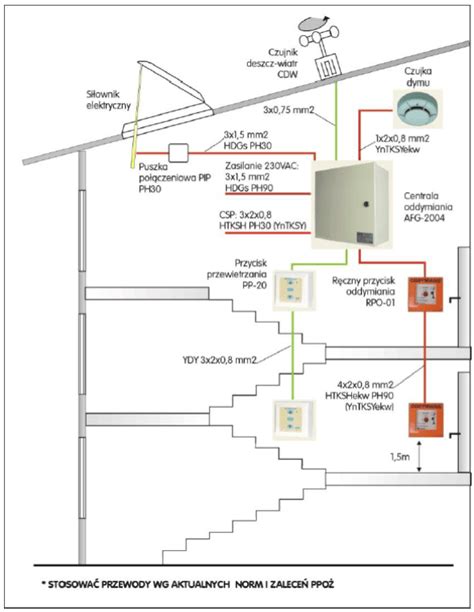

Kluczowe elementy instalacji
Kompleksowy system oddymiania składa się z kilku współpracujących komponentów:
- Klapy oddymiające: montowane na dachach lub ścianach, otwierane automatycznie (siłowniki elektryczne, mechanizmy sprężynowe) lub ręcznie.
- Czujniki dymu i temperatury: odpowiadają za wczesne wykrycie zagrożenia i uruchomienie systemu.
- System sterowania: centrala zasilająco-sterująca, która integruje wszystkie elementy i monitoruje poprawność pracy instalacji.
- Otwory napowietrzające: niezbędne dla wyrównania ciśnienia i dopływu świeżego powietrza (np. bramy, okna).
- Kurtyny dymowe: dzielą obiekt na sektory dymowe, zapobiegając niekontrolowanemu rozprzestrzenianiu się dymu.
- Zasilanie awaryjne: gwarantuje działanie systemu nawet w przypadku braku prądu.
Rodzaje systemów oddymiania grawitacyjnego
| Rodzaj systemu | Charakterystyka |
|---|---|
| Klapy dachowe | Najczęściej stosowane, skuteczne w dużych przestrzeniach. |
| Okna oddymiające | Montowane na wyższych piętrach lub dachach spadzistych. |
| Świetliki | Powszechne w halach przemysłowych i magazynach. |
| Systemy kanałowe | Kierują dym do konkretnych punktów wyjścia w skomplikowanych obiektach. |
| Systemy hybrydowe | Łączą oddymianie grawitacyjne z elementami wentylacji mechanicznej. |
Zalety i ograniczenia
Zalety:
- Prostota konstrukcji i niski koszt utrzymania.
- Niezawodność (brak konieczności zewnętrznego zasilania w wielu wariantach).
- Skuteczność w dużych przestrzeniach.
- Możliwość wykorzystania do codziennej wentylacji budynku.
Wady:
- Zależność od warunków atmosferycznych (np. silny wiatr).
- Ograniczona skuteczność w małych, zamkniętych pomieszczeniach.
- Mniejsza kontrola nad kierunkiem przepływu dymu w porównaniu do systemów mechanicznych.
Wymogi prawne i serwis
Systemy oddymiania są obowiązkowe w wielu budynkach wielokondygnacyjnych, obiektach użyteczności publicznej, halach produkcyjnych oraz garażach podziemnych. Zgodnie z przepisami, przeglądy techniczne systemu muszą być wykonywane nie rzadziej niż raz w roku przez uprawnionego instalatora. Profesjonalne zaprojektowanie systemu, uwzględniające specyfikę obiektu (np. zgodnie z wytycznymi CNBOP-PIB), jest gwarancją bezpieczeństwa konstrukcji oraz osób przebywających wewnątrz.
