Oddymianie Kondygnacji Podziemnych: Kompleksowy Poradnik

Właściwa instalacja systemów oddymiania to kluczowy element zapewnienia bezpieczeństwa w budynkach. Systemy te odgrywają istotną rolę w zarządzaniu dymem podczas pożaru, co ma bezpośredni wpływ na ewakuację i ochronę mienia. Działanie systemów oddymiania opiera się na skutecznym usuwaniu dymu i innych niebezpiecznych gazów z wnętrza budynku. Umożliwiają one lepszą widoczność w korytarzach ewakuacyjnych, co przyczynia się do szybszej i bezpieczniejszej ewakuacji. Ponadto, redukcja dymu w obrębie budynku zmniejsza ryzyko zaczadzenia użytkowników budynku i personelu ratowniczego.

Podczas pożaru największe zagrożenie dla człowieka stanowi dym - 9 na 10 osób przebywających w budynku umiera z powodu zatrucia toksycznymi gazami spalinowymi. Właśnie dlatego dobrze zaprojektowany i skuteczny system oddymiania ma tak duże znaczenie. Dymy i gazy pożarowe uniemożliwiają ewakuację ludzi z budynków z powodu zatruć gazami spalinowymi. Trujące gazy odcinają ciągi ewakuacyjne i ratunkowe.

Kluczowe Aspekty Instalacji Systemów Oddymiania

Techniczny aspekt instalacji systemów oddymiania jest złożonym procesem wymagającym precyzyjnego planowania i wykonania. Jednym z kluczowych elementów takiej instalacji jest umiejscowienie klap oddymiających. Klapy te muszą być umieszczone strategicznie, aby jak najbardziej efektywnie usuwać dym z budynku. Wybór lokalizacji podyktowany jest układem przestrzennym budynku oraz analizą przepływu powietrza. Dodatkowo, czujniki dymu powinny być rozmieszczone w sposób gwarantujący ich niezawodne działanie.

Etapy Instalacji Systemu Oddymiania

1. Analiza i projektowanie systemu: Zrozumienie specyfiki budynku to pierwszy krok w procesie. Analizowane są czynniki takie jak rozkład pomieszczeń, ich kubatura oraz potencjalne źródła zagrożenia pożarowego. To etap, który wymaga współpracy inżynierów z różnorodnymi ekspertami, w tym architektami i specjalistami ds. ochrony przeciwpożarowej.
2. Wybór urządzeń i materiałów: Po sporządzeniu projektu przechodzi się do wyboru odpowiednich komponentów.
3. Montaż systemu: Praktyczny etap, w którym zespół instalacyjny przeprowadza montaż przewodów, czujników dymu, klap oddymiających oraz innych elementów systemu.
4. Testy i odbiór końcowy: Po zakończeniu montażu system oddymiania poddawany jest testom funkcjonalnym, aby upewnić się, że wszystkie komponenty działają prawidłowo.

Normy i Przepisy Prawne

Podczas instalacji systemów oddymiania konieczne jest przestrzeganie rygorystycznych norm i przepisów prawnych. Normy te są różne w zależności od kraju, jednak w Polsce należy zwrócić szczególną uwagę na przepisy zawarte w Prawie budowlanym oraz normy opracowane przez Polski Komitet Normalizacyjny. W szczególności istotne są normy związane z oceną odporności pożarowej budynków i systemów bezpieczeństwa pożarowego. Istnieje szereg przepisów lokalnych, które mogą wymagać interpretacji przez doświadczonych specjalistów w dziedzinie ochrony przeciwpożarowej. W przypadku nowo powstałych budynków, konieczne jest przeprowadzenie audytu zgodności projektu z wymogami prawnymi przed rozpoczęciem budowy.

Kluczowe Normy i Rozporządzenia

• PN-EN 12101: Zbiór kluczowych standardów europejskich dotyczących systemów kontroli rozprzestrzeniania się dymu i ciepła.
  • PN-EN 12101-6: Norma ta określa wymagania dla systemów różnicowania ciśnienia, które mogą być stosowane w garażach podziemnych.
  • PN-EN 12101-10: Definiuje wymagania dla zasilaczy stosowanych w systemach kontroli rozprzestrzeniania dymu i ciepła.
• BS 7346-7:2013: Szeroko stosowana zagraniczna regulacja, ceniona przez projektantów i rzeczoznawców. Norma określa zalecenia i wytyczne funkcjonowania systemów usuwania dymu i ciepła z garaży zamkniętych oraz częściowo otwartych.
• ITB nr 493/2015: „Systemy wentylacji pożarowej garaży. Projektowanie, ocena, odbiór” - kluczowy dokument krajowy opracowany przez Instytut Techniki Budowlanej.
• NBN S 21-208-2: Rzadziej stosowana w Polsce ze względu na bardzo wysokie wymagania.
• Rozporządzenie Ministra Infrastruktury z dnia 9 czerwca 2022 r.: Szczególnie istotne jest § 270 ust. 1, który stanowi, że instalacja wentylacji oddymiającej powinna usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych nie wystąpi zadymienie lub temperatura uniemożliwiająca bezpieczną ewakuację.
• Wytyczne CNBOP-PIB z maja 2025 roku: Określają specjalne wymagania dla garaży przeznaczonych do ładowania samochodów elektrycznych i hybrydowych plug-in.

Elementy Systemu Oddymiania

Na kompletny system oddymiania składa się wiele współpracujących ze sobą urządzeń. Każdy element pełni określoną funkcję - od wykrycia zagrożenia, przez sterowanie, po fizyczne odprowadzenie dymu.

Główne Komponenty Instalacji

• Centrala oddymiania: „Mózg” całego systemu, odbiera sygnały z czujników i przycisków, a następnie automatycznie wydaje polecenia urządzeniom wykonawczym. Musi mieć zapewnione awaryjne zasilanie.
• Czujniki dymu (czujki pożarowe): Detektory wykrywające obecność dymu lub nadmierny wzrost temperatury. Wysyłają sygnał alarmowy do centrali.
• Przyciski oddymiania: Ręczne ostrzegacze pożarowe (ROP) umieszczone na ścianach, umożliwiające natychmiastowe, ręczne uruchomienie systemu.
• Klapy oddymiające: Specjalne otwory oddymiające montowane w najwyższych partiach budynku (dachu, oknach, świetlikach), które otwierają się automatycznie, tworząc drogę ujścia dla dymu.
• Siłowniki okien i klap: Urządzenia wykonawcze (elektryczne lub pneumatyczne) otwierające klapy dymowe i okna oddymiające na polecenie centrali.
• Wentylatory oddymiające: Potężne wentylatory wyciągowe stosowane w systemach mechanicznych, aktywnie zasysające dym i przepompowujące go na zewnątrz.
• Otwory napowietrzające: Miejsca dopływu świeżego powietrza kompensującego ubytek, niezbędne dla skutecznego oddymiania (np. drzwi, dolne klapy, okna na niższych kondygnacjach).
• Sygnalizacja alarmowa: Zintegrowana z systemem oddymiania sygnalizacja dźwiękowa i optyczna informująca o konieczności ewakuacji.

Rodzaje Systemów Oddymiania

W zależności od konstrukcji budynku i jego potrzeb stosuje się różne rodzaje systemów oddymiania. Dwa podstawowe rozwiązania to oddymianie grawitacyjne (naturalne) oraz oddymianie mechaniczne (wymuszone).

Oddymianie Grawitacyjne (Naturalne)

Oddymianie grawitacyjne wykorzystuje naturalne zjawisko konwekcji - gorący dym unosi się do góry. System opiera się na niewymuszonym ruchu powietrza: dym wydostaje się z pomieszczeń poprzez specjalne otwory w najwyższych punktach (klapy dymowe, automatyczne okna), a na jego miejsce napływa chłodniejsze powietrze od dołu przez otwory napowietrzające. Jest to rozwiązanie proste, niezawodne i o niższych kosztach montażu i eksploatacji, sprawdzające się w budynkach o mniejszej wysokości i powierzchni, takich jak klatki schodowe w blokach mieszkalnych czy niższe budynki biurowe.

Oddymianie Mechaniczne (Wymuszone)

W dużych, wielokondygnacyjnych lub skomplikowanych budynkach stosuje się oddymianie mechaniczne, wykorzystujące elektryczne wentylatory oddymiające o dużej wydajności do aktywnego wymuszania przepływu powietrza. System ten pozwala szybko usunąć duże ilości dymu, niezależnie od warunków zewnętrznych. Jest niezastąpione w rozległych garażach podziemnych, wielopoziomowych centrach handlowych czy wysokich wieżowcach. Wymaga starannego zaprojektowania kanałów dymowych, klap odcinających oraz zapewnienia zasilania awaryjnego.

Systemy Hybrydowe

Systemy hybrydowe stanowią połączenie oddymiania grawitacyjnego i mechanicznego, wykorzystując zalety obu rozwiązań. W normalnych warunkach system pracuje w trybie grawitacyjnym, a w przypadku wykrycia pożaru uruchamiane są wentylatory wspomagające przepływ powietrza. Są droższe w realizacji, ale oferują najwyższy poziom bezpieczeństwa i elastyczności.

Zastosowanie Systemów Oddymiania

Instalacje oddymiające są nieodłącznym elementem zabezpieczeń w wielu budynkach, zwłaszcza tam, gdzie występuje duże ryzyko gromadzenia się dymu podczas pożaru. Polskie przepisy przeciwpożarowe ściśle określają, w jakich obiektach systemy oddymiania są wymagane.

Obiekty Wymagające Oddymiania

• Budynki wysokich i wysokościowych: Obiekty o znacznej wysokości wymagają oddymiania klatek schodowych oraz szybów windowych.
• Zamknięte garaże: Podziemne lub wielopoziomowe garaże o dużej powierzchni wymagają instalacji mechanicznego oddymiania.
• Centra handlowe i obiekty użyteczności publicznej: Galerie handlowe, kina, teatry, sale koncertowe itp. muszą być wyposażone w systemy usuwania dymu.
• Budynki zamieszkania zbiorowego: Hotele, akademiki, szpitale stosują oddymianie dla ochrony dróg ewakuacyjnych.
• Hale przemysłowe i magazyny: Duże hale produkcyjne oraz magazyny, zwłaszcza z materiałami palnymi.
• Inne obiekty szczególnego ryzyka: Stadiony, dworce, lotniska, podziemne tunele komunikacyjne.

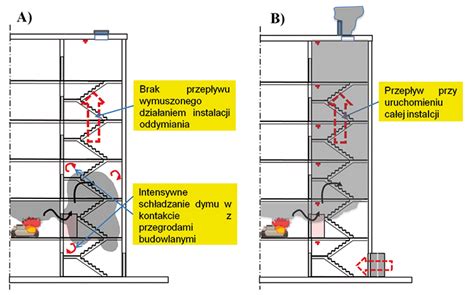

Oddymianie Klatek Schodowych i Dróg Ewakuacyjnych

Klatka schodowa jest kręgosłupem komunikacyjnym każdego budynku mieszkalnego i stanowi podstawową drogę ewakuacji w przypadku pożaru. W sytuacji pożaru klatka schodowa powinna pozostać wolna od dymu jak najdłużej, aby umożliwić sprawną ewakuację mieszkańców i prowadzenie działań ratowniczo-gaśniczych przez straż pożarną. W tej sytuacji system oddymiania klatki schodowej staje się kluczowym elementem ochrony przeciwpożarowej budynku.

Metody Oddymiania Klatek Schodowych

• Oddymianie grawitacyjne: Najprostsze i najczęściej stosowane w starszych budynkach. Wyposażenie najwyższej kondygnacji w klapę dymową oraz zapewnienie napływu powietrza kompensacyjnego przez drzwi wejściowe.
• Oddymianie mechaniczne: Wykorzystanie wentylatorów wyciągowych do usuwania dymu przez kanały wentylacyjne. Wymaga zasilania awaryjnego.
• Systemy nadciśnieniowe: Najbardziej zaawansowane rozwiązanie, polegające na wytwarzaniu stałego przepływu powietrza do klatki schodowej za pomocą wentylatorów nawiewnych, co zapobiega zadymieniu.

Garaże Podziemne - Specyficzne Wymagania

Garaże podziemne w budynkach mieszkalnych, choć dla mieszkańców stanowią wygodne rozwiązanie, w kontekście ochrony przeciwpożarowej są jednymi z najbardziej wymagających przestrzeni. Ich specyficzna konstrukcja - ograniczona wysokość, brak naturalnych otworów wentylacyjnych, znaczna kubatura oraz duże nagromadzenie materiałów palnych - sprawia, że w razie pożaru szybko dochodzi tam do kumulacji dymu i toksycznych gazów. Pożar w garażu podziemnym charakteryzuje się bardzo szybkim przyrostem temperatury i intensywnym wydzielaniem dymu.

Systemy Oddymiania w Garażach

• System kanałowy: Oparty na sieci przewodów dymowych z wlotami w różnych częściach garażu, usuwający dym przez wentylatory wyciągowe.
• System strumieniowy (jet-fan): Wykorzystuje wentylatory osiowe rozmieszczone pod stropem, kierujące strumień dymu w stronę punktów wyciągowych, eliminując potrzebę rozbudowanej sieci kanałów.

Zgodnie z Rozporządzeniem Ministra Infrastruktury, każdy garaż podziemny musi być wyposażony w skuteczną wentylację zapewniającą usuwanie dymu w czasie pożaru. W garażach obejmujących więcej niż dwie kondygnacje podziemne lub znajdujących się poniżej drugiej kondygnacji podziemnej należy stosować stałe samoczynne urządzenia gaśnicze wodne.

Integracja z Systemem Sygnalizacji Pożaru (SSP)

Współczesna ochrona przeciwpożarowa w budynkach mieszkalnych i garażach podziemnych opiera się na spójnym, zsynchronizowanym działaniu różnych podsystemów bezpieczeństwa. Oddymianie, samo w sobie niezwykle istotne, zyskuje pełną skuteczność dopiero wtedy, gdy jest integralną częścią większej układanki, jaką jest System Sygnalizacji Pożaru (SSP). W typowym scenariuszu pożarowym sygnał inicjujący pochodzi z czujki dymu lub czujki temperatury. W momencie wykrycia pożaru centrala SSP przechodzi w tryb alarmu pożarowego, a następnie uruchamiane jest oddymianie.

Projektowanie integracji SSP z systemem oddymiania wymaga stworzenia tzw. scenariuszy pożarowych, które opisują krok po kroku, co ma się wydarzyć w momencie wykrycia pożaru w danej strefie budynku. Niestety, praktyka pokazuje, że wiele instalacji oddymiania w budynkach mieszkalnych nie działa prawidłowo z powodu błędów w integracji z SSP.

Przeglądy i Konserwacja Systemów Oddymiania

Nawet najlepiej zaprojektowany i wykonany system oddymiania nie zapewni bezpieczeństwa, jeśli nie będzie utrzymywany w pełnej sprawności technicznej przez cały okres eksploatacji. W ochronie przeciwpożarowej nie ma miejsca na założenie, że urządzenie „pewnie zadziała” - tu wymagana jest absolutna pewność.

Obowiązki Zarządcy Budynku

W Polsce obowiązek utrzymywania urządzeń przeciwpożarowych w stanie pełnej sprawności wynika z ustawy o ochronie przeciwpożarowej oraz rozporządzenia Ministra Spraw Wewnętrznych i Administracji. Prawidłowy przegląd systemu oddymiania powinien obejmować zarówno część mechaniczną, jak i elektryczną instalacji. Zarządca budynku odpowiada za regularną konserwację i kontrolę systemu, która zapewnia jego niezawodne działanie w sytuacjach awaryjnych. Konserwacja powinna odbywać się zgodnie z zaleceniami producenta, jednak nie rzadziej niż raz do roku, a często nawet dwa razy do roku.

Przeglądy techniczne systemów oddymiania wykonuje się zgodnie z Polskimi Normami oraz dokumentacją Techniczno-Ruchową producenta. W razie pożaru, w którym system oddymiania nie zadziała z powodu zaniedbań konserwacyjnych, odpowiedzialność może ponieść właściciel lub zarządca obiektu.

Najczęstsze Błędy w Projektowaniu i Eksploatacji

Mimo obowiązujących przepisów i norm, w wielu budynkach spotyka się poważne błędy w projektowaniu i eksploatacji systemów oddymiania. Mogą one mieć bezpośrednie przełożenie na bezpieczeństwo mieszkańców.

Typowe Błędy Projektowe

• Zbyt mała powierzchnia czynna klap dymowych.
• Brak symulacji przepływu dymu (CFD), co pozwala wykryć potencjalne martwe strefy.
• Brak uwzględnienia napowietrzania - nawet najlepiej dobrany system oddymiania nie zadziała, jeśli nie będzie dopływu powietrza kompensacyjnego.
• Niedostosowanie systemu do warunków atmosferycznych (w oddymianiu grawitacyjnym).

Typowe Błędy Wykonawcze i Eksploatacyjne

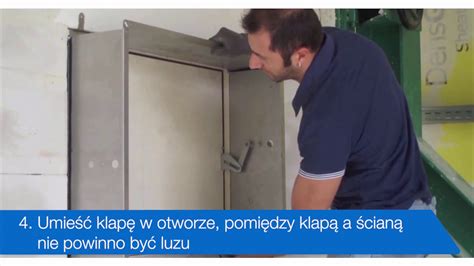

• Nieprawidłowy montaż klap dymowych.
• Zamiana urządzeń na tańsze zamienniki o gorszych parametrach.
• Blokowanie klap i wlotów powietrza podczas eksploatacji.
• Brak regularnych przeglądów i konserwacji.

Profesjonalne podejście do instalacji oraz serwisowania tych systemów gwarantuje ich sprawne działanie w sytuacji zagrożenia, przynosząc wymierne korzyści zarówno w kontekście ochrony życia i zdrowia użytkowników budynku, jak i zabezpieczenia mienia.
