Pożar chłodziwa transformatora: przyczyny, skutki, zapobieganie i gaszenie

Transformatory są kluczowymi elementami sieci elektrycznej, przekształcającymi energię elektryczną o wysokim napięciu w energię o niższym napięciu w celu zapewnienia bezpiecznej i wydajnej dystrybucji energii. Bez nich trudno sobie wyobrazić funkcjonowanie nowoczesnego świata. Jednak awarie tych urządzeń, zwłaszcza te prowadzące do pożarów chłodziwa, mogą powodować znaczne zakłócenia i zagrożenia. Pożary transformatorów są bardzo niebezpieczne - stanowią zagrożenie nie tylko dla środowiska czy mienia przedsiębiorstwa, ale przede wszystkim dla zdrowia i życia ludzi.

Czym jest transformator i dlaczego jego awaria jest niebezpieczna?

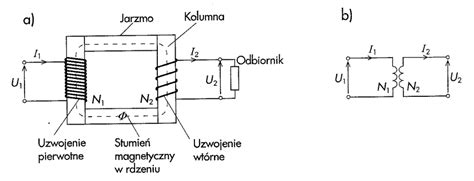

Transformator to urządzenie elektryczne, które przekształca energię elektryczną o wysokim napięciu w energię o niższym napięciu (lub odwrotnie), aby zapewnić, że jest ona odpowiednia do użytku w gospodarstwach domowych i przemyśle. Kluczowymi elementami transformatora są uzwojenia - miedziane lub aluminiowe cewki nawinięte wokół rdzenia oraz olej chłodzący, który służy zarówno do chłodzenia, jak i izolacji.

Awaria transformatora zwykle zaczyna się od usterki elektrycznej, takiej jak skok napięcia, zwarcie lub przeciążenie, które mogą wystąpić w transformatorze lub w zasilającym go systemie. Przeciążenie ma miejsce, gdy przez transformator przepływa zbyt duży prąd, natomiast zwarcie następuje, gdy usterka elektryczna tworzy ścieżkę, która omija normalne komponenty. W miarę rozwoju tych zdarzeń transformator zaczyna się nagrzewać. Transformatory polegają na oleju izolacyjnym, aby zapobiec przegrzaniu. Jeśli jednak transformator zostanie przeciążony lub dojdzie do zwarcia, generowane ciepło może zniszczyć olej, powodując jego przemianę w gaz. Gaz ten rozszerza się, zwiększając ciśnienie wewnątrz obudowy transformatora. Wraz ze wzrostem ciśnienia metalowa obudowa zaczyna się odkształcać i ostatecznie pęka. Gdy obudowa pęka, nagromadzony gaz i ciepło są nagle uwalniane w gwałtownej eksplozji. Sama eksplozja może spowodować powstanie latających odłamków, stwarzając fizyczne zagrożenie dla osób znajdujących się w pobliżu.

Przyczyny pożarów i eksplozji transformatorów

Pożary i eksplozje transformatorów rozdzielczych wynikają z różnorodnych czynników, od błędów ludzkich po siły natury. Zrozumienie tych zagrożeń to pierwszy krok do ich eliminacji.

Wewnętrzne awarie i degradacja

• Awaria izolacji: Transformatory wykorzystują materiały izolacyjne, takie jak papier, olej i izolatory stałe. Z czasem materiały te mogą ulegać degradacji pod wpływem naprężeń termicznych, mechanicznych lub chemicznych (wilgoć, wysoka temperatura, starzenie się). Osłabienie izolacji prowadzi do przebicia dielektrycznego, powodując zwarcia i łuki elektryczne wewnątrz transformatora, co znacznie podnosi temperaturę i może doprowadzić do pożaru. Zwarcia "turn-to-turn" to jeden z najgroźniejszych typów awarii.
• Przeciążenie i przegrzewanie: Przekroczenie dopuszczalnych wartości obciążenia transformatora powoduje nagły wzrost temperatury w rdzeniu i uzwojeniach. Długotrwałe narażenie na takie warunki może spowodować przegrzanie oleju i izolacji, obniżając ich sprawność. Jeśli system chłodzenia nie nadąża z odprowadzaniem ciepła, izolacja zaczyna się degradować, prowadząc do zwarcia i eksplozji.
• Słabe połączenia i styki: Niewłaściwe połączenia elektryczne i styki wewnątrz transformatora mogą powodować lokalne nagrzewanie, znane jako punkty gorące. Z czasem nadmierne ciepło może uszkodzić otaczającą izolację i doprowadzić do awarii.
• Wady produkcyjne: Błędy w konstrukcji rdzenia, złej jakości uzwojenia lub wadliwa izolacja mogą doprowadzić do eksplozji transformatora nawet po krótkim okresie eksploatacji.
• Wadliwe systemy chłodzenia: W dużych transformatorach kluczową rolę odgrywa system chłodzenia (olej, wymuszony obieg powietrza, woda). Jeśli chłodzenie nie działa prawidłowo (np. nieprawidłowa wentylacja, zabrudzone radiatory), temperatura wewnętrzna wzrasta, co prowadzi do stopniowego osłabienia izolacji i eksplozji.

Czynniki zewnętrzne

• Uderzenia piorunów i przepięcia łączeniowe: Uderzenia piorunów i przepięcia łączeniowe to zdarzenia zewnętrzne, które mogą wprowadzać do systemu elektroenergetycznego przepięcia wysokiego napięcia, sięgające milionów woltów. Przepięcia te mogą przekroczyć wytrzymałość dielektryczną izolacji transformatora, prowadząc do awarii elektrycznych, przebicia izolacji, łuku elektrycznego, a w konsekwencji pożaru.
• Zwarcia zewnętrzne i przepięcia w sieci: Zewnętrzne zwarcia i przepięcia (np. awarie na linii) powodują znaczne obciążenie transformatorów. Mogą one prowadzić do gwałtownego wzrostu prądu, wysokich naprężeń termicznych i mechanicznych, uszkadzając elementy transformatora.
• Skoki napięcia: Nagłe wzrosty napięcia mogą prowadzić do przeciążenia uzwojeń transformatora i degradacji izolacji, co w konsekwencji prowadzi do zwarć i eksplozji.
• Niezrównoważone obciążenia trójfazowe: W trójfazowym układzie elektrycznym obciążenia niesymetryczne powodują nierównomierny rozkład prądu, co prowadzi do nadmiernego nagrzewania się jednego lub kilku uzwojeń. Ciągła praca w takich warunkach może prowadzić do pogorszenia izolacji oraz zwiększenia ryzyka awarii termicznej i pożaru.
• Uszkodzenia mechaniczne i uderzenia: Transformatory są podatne na uszkodzenia mechaniczne spowodowane uderzeniami zewnętrznymi, takimi jak upadki przedmiotów lub zderzenia podczas transportu i instalacji. Uszkodzenia fizyczne mogą naruszyć integralność strukturalną transformatora, prowadząc do wycieków oleju, uszkodzeń izolacji i rozbieżności między elementami wewnętrznymi.
• Zanieczyszczenia i wilgoć: Wilgoć, kurz i substancje chemiczne osiadające na izolatorach mogą prowadzić do powstawania ścieżek przewodzących prąd, co zwiększa ryzyko zwarć i awarii. Nawet niewielka ilość wilgoci może znacząco obniżyć wytrzymałość elektryczną izolacji.
• Obecność zwierząt: Ptaki, gryzonie czy gady wchodząc w kontakt z elementami pod napięciem, mogą spowodować zwarcia, które prowadzą do przegrzania i eksplozji.

Błędy eksploatacyjne i ataki

• Błędy ludzkie: Niewłaściwa eksploatacja, błędna konfiguracja urządzenia lub niewłaściwie przeprowadzona konserwacja to częste przyczyny awarii transformatorów.
• Ataki cybernetyczne: Systemy sterowania transformatorami są podatne na ataki hakerskie, które mogą prowadzić do celowego przeciążenia urządzeń.

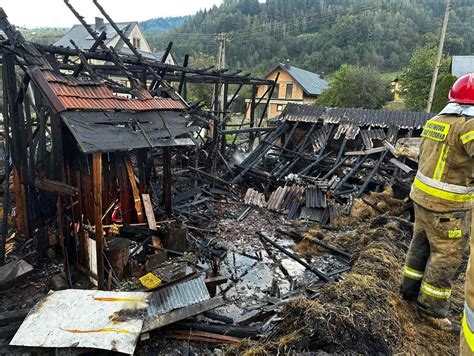

Konsekwencje pożarów i eksplozji transformatorów

Bezpośrednie skutki wybuchu transformatora są katastrofalne i wielowymiarowe. Wybuch transformatora wytwarza niezwykle głośny hałas, często porównywany do wystrzału lub wybuchu bomby, słyszalny ze znacznej odległości.

Zagrożenia dla bezpieczeństwa

• Bezpośrednie zagrożenie dla życia i zdrowia: Intensywne ciepło wytwarzane podczas pożaru może spowodować poważne oparzenia i inne obrażenia. Dodatkowo, uwalnianie toksycznych gazów, takich jak polichlorowane bifenyle (PCB) lub sześciofluorek siarki (SF6), stanowi poważne zagrożenie dla zdrowia dla pracowników zakładów użyteczności publicznej, strażaków i społeczeństwa. W przeszłości incydenty takie jak eksplozja w brazylijskiej elektrowni wodnej czy w Huntington Beach doprowadziły do śmierci wielu osób.
• Zagrożenia elektryczne: Zerwane linie energetyczne stanowią poważne zagrożenie elektryczne po awarii transformatora. Ponadto, wybuch transformatora może wysłać sygnał skoku energii do pobliskich linii energetycznych.

Zakłócenia w dostawie energii i straty finansowe

• Lokalne i kaskadowe przerwy w dostawie prądu: Przepalenie transformatora może spowodować częściową lub całkowitą utratę zasilania w okolicy, wpływając na domy, firmy i podstawowe usługi. Czas trwania tych przerw może sięgać od godzin do dni, co prowadzi do kaskadowych awarii w sieci elektrycznej.
• Wysokie koszty: Wymiana spalonych transformatorów i przywrócenie usług wiąże się ze znacznymi kosztami, obejmującymi cenę nowego sprzętu, robociznę, transport, instalację, a także rekultywację środowiska i odpowiedzialność prawną. Straty związane z przestojem produkcyjnym i utratą potencjalnych dochodów są często znacznie wyższe niż bezpośrednie koszty naprawy. Przykładowo, w 2019 roku na 94 przypadki awarii transformatorów wypłacono łącznie aż 286,6 mln dolarów.

Szkody środowiskowe i wizerunkowe

• Zanieczyszczenie środowiska: Wysokie temperatury i potencjalna eksplozja mogą uszkodzić sąsiednie budynki, pojazdy i infrastrukturę. Ponadto spalanie oleju transformatorowego i innych materiałów może prowadzić do uwolnienia szkodliwych zanieczyszczeń, zanieczyszczających glebę i źródła wody. Ten negatywny wpływ na środowisko wymaga szeroko zakrojonych działań oczyszczających i może mieć długoterminowe konsekwencje ekologiczne oraz wiązać się z bardzo wysokimi karami urzędowymi.
• Negatywny wpływ na wizerunek firmy: Incydenty te mają również bardzo negatywny wpływ na wizerunek firmy i prowadzonej społecznej odpowiedzialności biznesu.

Gaszenie pożarów transformatorów rozdzielczych

Gaszenie pożaru transformatora wymaga precyzyjnych i bezpiecznych działań. Strażacy odgrywają kluczową rolę w kontrolowaniu pożarów spowodowanych wybuchami transformatorów, a bezpieczeństwo publiczne jest priorytetem.

Izolacja i odłączenie zasilania

Jednym z pierwszych kroków w rozwiązywaniu problemu pożaru transformatora rozdzielczego jest odizolowanie i odłączenie dotkniętego pożarem transformatora. Proces ten obejmuje odłączenie transformatora od sieci elektrycznej poprzez otwarcie wyłączników automatycznych lub rozłączników, aby zapobiec dalszym uszkodzeniom i zapewnić bezpieczeństwo personelu. Izolowanie transformatora pomaga w opanowaniu pożaru i zapobiega jego rozprzestrzenianiu się na inne części instalacji elektrycznej. Należy przestrzegać odpowiednich procedur blokady i oznakowania (LOTO), aby zapewnić, że transformator pozostanie odłączony od zasilania podczas gaszenia poaru i naprawy.

Stosowanie odpowiednich środków gaśniczych

Podczas gaszenia pożaru transformatora rozdzielczego ważne jest użycie odpowiednich środków gaśniczych. Piana i suche środki chemiczne są preferowane zamiast mgieł wodnych z kilku powodów. Woda może przewodzić prąd elektryczny, co stwarza ryzyko porażenia prądem dla strażaków. Ponadto woda może reagować z niektórymi materiałami wewnątrz transformatora, potencjalnie powodując niebezpieczne warunki. Środki pianotwórcze działają poprzez tworzenie warstwy pokrywającej palący się materiał, skutecznie tłumiąc ogień i zapobiegając uwalnianiu się łatwopalnych oparów. Metoda ta jest szczególnie skuteczna w przypadku pożarów olejów, które często występują w transformatorach. Suche środki gaśnicze, takie jak fosforan monoamonowy lub wodorowęglan sodu, przerywają reakcje chemiczne zachodzące podczas spalania, gasząc w ten sposób pożar.

Kontrola wycieków oleju i ochrona przed narażeniem

Transformatory często zawierają olej izolacyjny, który może wyciekać i zapalić się w przypadku awarii. Kluczową strategią zarządzania pożarami spowodowanymi wyciekiem oleju jest stosowanie systemów powstrzymywania ognia, takich jak zapory i separatory oleju i wody, które mogą zatrzymać i odizolować wyciekający olej, zapobiegając jego rozprzestrzenianiu się na inne obszary. Oprócz kontroli wycieków oleju, ważne jest zabezpieczenie narażonych na ogień obiektów, czyli pobliskich konstrukcji lub urządzeń, które mogłyby zostać uszkodzone przez ogień. Można to osiągnąć, stosując wodę chłodzącą lub pianę na odsłonięte powierzchnie, zmniejszając ryzyko zapłonu i uszkodzeń cieplnych. Bariery i powłoki ognioodporne można również stosować w celu ochrony infrastruktury krytycznej przed ogniem.

Zapobieganie pożarom transformatorów rozdzielczych

Lepiej zapobiegać niż leczyć - to dewiza, która idealnie pasuje do zarządzania ryzykiem pożarów transformatorów. Inwestycje w środki prewencyjne zwracają się wielokrotnie, chroniąc zarówno majątek, jak i życie.

Prawidłowy projekt i instalacja

• Właściwe wymiarowanie: Należy upewnić się, że transformator jest odpowiednio wymiarowany w oparciu o przewidywany profil obciążenia. Przeciążenie transformatora powyżej jego mocy znamionowej prowadzi do nadmiernego wytwarzania ciepła.
• Zastosowanie systemów zabezpieczających: Instalacja urządzeń zabezpieczających, takich jak ograniczniki przepięć, bezpieczniki, odgromniki i iskierniki, może pomóc w ochronie transformatorów przed skokami napięcia i zwarciami. Urządzenia te stanowią pierwszą linię obrony, odprowadzając nadmierne prądy i napięcia z uzwojeń transformatora.
• Prawidłowe uziemienie: Prawidłowe uziemienie i połączenie kadzi transformatora oraz towarzyszącego mu wyposażenia to kolejny kluczowy aspekt. Niewłaściwe uziemienie może prowadzić do prądów błądzących i różnic potencjałów, które mogą powodować łuki elektryczne i lokalne nagrzewanie.
• Ochrona przed zwierzętami: Zastosowanie siatek ochronnych, barier fizycznych oraz odstraszaczy dźwiękowych może znacząco zmniejszyć liczbę incydentów spowodowanych działalnością zwierząt.
• Ochrona przed zanieczyszczeniami i wilgocią: Hermetyczne obudowy, systemy osuszania i cykliczne przeglądy zabezpieczeń znacząco redukują wpływ czynników zewnętrznych na transformator.
• Wybór jakościowych komponentów: Stosowanie rygorystycznych testów kontroli jakości i wybór sprawdzonych dostawców komponentów pomaga wykluczyć wady produkcyjne.

Regularna konserwacja i monitoring

• Rutynowa konserwacja: Regularna konserwacja jest kluczowa dla zapobiegania przepaleniom transformatora. Obejmuje to okresowe kontrole układu chłodzenia (sprawdzanie wycieków oleju, zatkanych filtrów, niesprawnych wentylatorów), utrzymanie prawidłowego poziomu i jakości oleju izolacyjnego (olej pełni funkcje izolatora i odprowadzania ciepła), oraz przeprowadzanie testów oleju w celu monitorowania zanieczyszczeń, wilgoci lub degradacji.

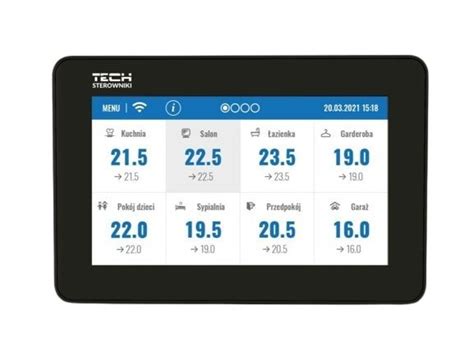

• Zaawansowane systemy monitorowania: Wdrożenie kompleksowego systemu monitorowania, który śledzi kluczowe parametry, takie jak temperatura, poziom oleju, zawartość gazu, diagnostyka termowizyjna oraz precyzyjne czujniki temperatury, może zapewnić wczesne sygnały ostrzegawcze przed potencjalnymi problemami, zanim doprowadzą one do awarii.
• Testy diagnostyczne izolacji: Regularne testy diagnostyczne, takie jak pomiary rezystancji izolacji oraz badania rozkładu pola elektrycznego, pozwalają wykryć wczesne oznaki degradacji i zapobiec awariom.
• Inteligentne zarządzanie obciążeniem: Inteligentne systemy zarządzania obciążeniem i nowoczesne regulatory napięcia pozwalają kontrolować warunki pracy transformatora i chronić go przed przeciążeniami oraz skokami napięcia.

Kwalifikacje personelu i bezpieczeństwo cybernetyczne

• Szkolenia i procedury: Należy przestrzegać wytycznych producenta dotyczących instalacji, obsługi i konserwacji. Regularne szkolenia techniczne oraz wdrażanie cyfrowych systemów zarządzania konserwacją pomagają eliminować błędy ludzkie i zwiększają niezawodność pracy urządzeń.
• Ochrona przed cyberatakami: Zastosowanie szyfrowania danych, segmentacja sieci sterujących i regularne aktualizacje zabezpieczeń są kluczowe dla ochrony systemów elektroenergetycznych przed atakami hakerskimi.

Kiedy transformator zawodzi, nie ma miejsca na półśrodki. Sieć przestaje działać, produkcja staje, a koszty rosną w tempie wykładniczym. Zrozumienie przyczyn i konsekwencji awarii transformatorów ma zasadnicze znaczenie dla zminimalizowania ryzyka i poprawy bezpieczeństwa. Systematyczne działania prewencyjne, zaawansowany monitoring i szybka reakcja w przypadku incydentów to inwestycja, która chroni ludzi, środowisko i ciągłość dostaw energii.
