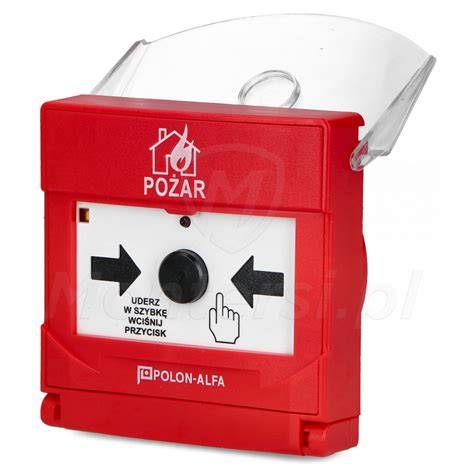

Czym jest Ręczny Ostrzegacz Pożarowy (ROP)?
Ręczny ostrzegacz pożarowy, powszechnie zwany ROP, to urządzenie przeznaczone do ręcznego uruchamiania systemu sygnalizacji pożarowej. Uruchomienie ROP-a powinno nastąpić przez osobę, która zauważyła pożar lub zagrożenie pożarowe. Jego włączenie przebiega zazwyczaj dwuetapowo i polega na zbiciu lub odsunięciu szybki zabezpieczającej, a następnie naciśnięciu przycisku.
ROP-y posiadają obudowę wykonaną z czerwonego tworzywa. Nieodłącznym elementem jest przezroczysta szybka, również wykonana z tworzywa sztucznego, której zadaniem jest zabezpieczenie przed przypadkowym włączeniem ostrzegacza.
Rodzaje ROP-ów
Wśród ręcznych ostrzegaczy pożarowych wyróżnia się dwa główne typy:
- ROP-y uruchamiane bezpośrednio, o działaniu pojedynczym (Typ A): W tego typu ostrzegaczach przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki.
- ROP-y uruchamiane pośrednio, o działaniu podwójnym (Typ B): Są to ostrzegacze, w których przejście do stanu alarmowania wymaga, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą.
Zasady montażu i umiejscowienia
Ręczne ostrzegacze pożarowe muszą być zamontowane na wysokości od 1,2 m do 1,6 m. Długość drogi do ROP-a nie powinna przekraczać 30 m. Ostrzegacze powinny być zamontowane przy każdym wyjściu, na drogach ewakuacyjnych oraz na klatkach schodowych na każdej kondygnacji. ROP-y muszą się również znaleźć na obszarach szczególnie zagrożonych pożarem, a także w pobliżu miejsc umieszczenia gaśnic i/lub hydrantów ściennych.
Ręczne ostrzegacze pożarowe to nieodłączny element systemów sygnalizacji pożarowej. Ich umiejscowienie jest zależne od wielu czynników, a ich rodzaj oraz rozmieszczenie regulowane są przez normy budowlane. Dla bezpieczeństwa użytkowników obiektów ważne jest, żeby zostały zaprojektowane w sposób spełniający wszystkie wytyczne i stanowiły w pełni funkcjonujący element SSP.
MONTAŻ SYSTEMU ODGROMOWEGO NA DACHU - film instruktażowy /archiwalny
Ręczny Ostrzegacz Pożarowy IQ8 - Specyfika i Funkcje
Ręczny ostrzegacz pożarowy IQ8 jest przeznaczony do użycia w systemach esserbus® i esserbus®-PLus. Charakteryzuje się adresowaniem programowym, wbudowaną pamięcią i wskaźnikiem alarmów. Nawet bez przyłączenia do pętli, sygnalizator działa jako standardowy sygnalizator ręczny. Posiada również zintegrowany izolator pętli.
Dla kompletnego dużego modułu ROP (MCP), konieczne jest zamówienie modułu elektronicznego i obudowy MCP oddzielnie.
Dane Techniczne Ostrzegacza IQ8
Poniżej przedstawiono kluczowe dane techniczne ręcznego ostrzegacza pożarowego IQ8:
| Parametr | Wartość |
|---|---|
| Wskaźnik alarmu | czerwony LED |
| Prąd alarmowy bez komunikacji | ok. 18 mA |
| Zacisk połączenia | max. 2.5 mm² (AWG 26-14) |
| Temperatura pracy | -20 °C ... 70 °C |
| Wskaźnik zasilania | zielony LED |
| Napięcie robocze | 8 ... 42 V DC |
| Obudowa | tworzywo ABS |
| Waga | około 236 g (w obudowie) |
| Temperatura przechowywania | -30 °C ... |
Wariant z Przekaźnikiem (podobny do 804905)
Istnieje wariant ręcznego ostrzegacza pożarowego, podobny do modelu 804905, który wyposażony jest w przekaźnik, ale pozbawiony izolatora pętli i możliwości przyłączenia do standardowego sygnalizatora ręcznego. Wyjście przekaźnika rozpoczyna działanie wraz z aktywacją sygnalizatora. To wyjście można programować jako grupę sterowania w danych klienta centrali przeciwpożarowej systemu 8000 i IQ8Control.
Dane Techniczne Wariantu z Przekaźnikiem
Specyfikacje tego wariantu są zbliżone do podstawowego modelu IQ8, z dodatkowym stykiem przekaźnika:
| Parametr | Wartość |
|---|---|
| Wskaźnik alarmu | czerwony LED |
| Prąd alarmowy bez komunikacji | ok. 18 mA |
| Zacisk połączenia | max. 2.5 mm² (AWG 26-14) |
| Temperatura pracy | -20 °C ... 70 °C |
| Wskaźnik zasilania | zielony LED |
| Napięcie robocze | 8 ... 42 V DC |
| Obudowa | tworzywo ABS |
| Waga | około 236 g (w obudowie) |
| Styk przekaźnika obciążenia | 30 V DC / 1 A |
| Temperatura przechowywania | -30 °C ... |
