Profesjonalne złącza strażackie mają kluczowe znaczenie podczas prowadzenia akcji gaśniczych i ratowniczych, a także w wielu gałęziach przemysłu. Ich właściwy dobór pozwala na szybkie uruchomienie systemów zasilania w wodę lub transportu innych substancji, a także minimalizuje ryzyko wycieków, co może mieć decydujący wpływ na skuteczność działań.
Złączki strażackie to elementy pozwalające na szybkie i szczelne łączenie węży strażackich z innymi odcinkami instalacji lub urządzeniami, takimi jak pompy, hydranty czy rozdzielacze. W kontekście nawadniania umożliwiają one sprawne zestawienie systemu przesyłowego. Jest to szczególnie ważna cecha w momencie, gdy chce się zarządzać dużymi przepływami wody lub pracować w terenie.
Charakterystyka Złączy Strażackich

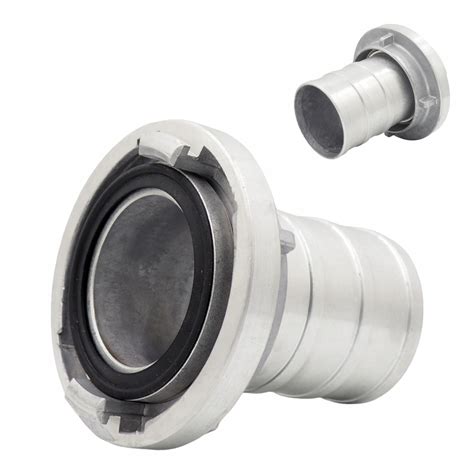

Każde złącze strażackie jest zaprojektowane tak, aby zapewnić maksymalną szczelność i odporność na obciążenia mechaniczne. Składa się zazwyczaj z korpusu wykonanego z różnych materiałów, a także uszczelki, która gwarantuje brak wycieków nawet przy dużym ciśnieniu. System zatrzaskowy lub gwintowy pozwala na błyskawiczne łączenie i rozłączanie przewodów, co przydaje się zwłaszcza w sytuacjach wymagających szybkiego działania.
Materiały Używane do Produkcji
Materiały użyte do produkcji złączy strażackich, takie jak wysokiej jakości aluminium, stal nierdzewna lub mosiądz, zapewniają odporność na korozję, ekstremalne ciśnienie oraz uszkodzenia mechaniczne. Dzięki temu złącze strażackie jest niezawodne w każdych warunkach, od zimowych mrozów po wysokie temperatury podczas pożaru.
- Aluminium: Najczęściej stosowane w pożarnictwie (mobilne węże, samochody strażackie), rolnictwie, ogrodnictwie, budownictwie oraz w użyciu ogólnym, gdzie liczy się niska masa i ekonomia. Złącza aluminiowe są zalecane, gdy liczy się niska waga i ergonomia pracownika (np. przy częstych połączeniach), budżet jest ograniczony, instalacja nie pracuje w agresywnym środowisku chemicznym, a wymagana jest szybka i ekonomiczna instalacja.
- Stal Nierdzewna (AISI 316 / 1.4408): Wybierana, gdy wymagana jest odporność na kwasy, zasady, chlor, a połączenia muszą wytrzymać wyższe temperatury (do +200 °C) i ciśnienia (do 16 bar). Jest konieczna w przemyśle spożywczym, chemicznym, morskim, rafineriach czy szpitalach, gdzie korozja lub środowisko agresywne są znaczące. Złącza ze stali nierdzewnej są również odporne na wodę morską i mgłę solną, natomiast aluminium może ulegać korozji galwanicznej w środowisku morskim.
- Mosiądz: Stosowany w specyficznych zastosowaniach, gdzie wymagana jest dobra przewodność cieplna i odporność na korozję w określonych środowiskach.
Uszczelnienia w Złączach Strażackich
Do złączy strażackich stosuje się różne typy uszczelek, które zapewniają szczelność połączeń:
- NBR (kauczuk nitrylowy): Standardowo stosowany w złączach aluminiowych, odpowiedni do wody i delikatnych chemikaliów.
- FKM (Viton): Zalecany przy złączach ze stali nierdzewnej, do wysokich temperatur i agresywnych chemikaliów.
Złącza STORZ - Najpopularniejszy Typ
Złącza STORZ to szybkozłącza typu symetrycznego, czyli bezmęskie - obie strony są identyczne. Zostały zaprojektowane przez Guido Storza i opatentowane w Szwajcarii w 1893 roku (patent US489107 A) jako standardowe złącze do węży i armatury strażackiej, stąd nazwa złącza strażackie lub hydrantowe. Obecnie są stosowane w szerokim zakresie, np. w systemach przeciwpożarowych, jak również jako złącza ogólnoprzemysłowe do płynnych i sypkich substancji.
Budowa i Działanie Złączy STORZ
Po obu stronach złącza strażackiego STORZ są umieszczone zaczepy. Jest to obrotowa nasada nałożona na końcówkę do węża i zabezpieczona pierścieniem z drutu lub stała nasada połączona z gwintem. Montaż następuje przez wciśnięcie i obrót o ¼ obrotu (ok. 120°), co gwarantuje szybkie, szczelne połączenie bez gwintowania. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Największą zaletą złączy Storz, dzięki symetrycznej budowie, jest ich łatwość i szybkość połączenia.
Wewnątrz złącza znajduje się uszczelka, która gwarantuje szczelność. Uszczelka umieszczona centralnie między identycznymi połówkami STORZ zapewnia samoszczelność po złączeniu i obróceniu elementów. Właściwy docisk uzyskuje się dzięki zaczepom bagnetowym. Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach.
Zalety Złączy STORZ
- Szybkość i Łatwość Połączenia: Wymagają tylko ¼ obrotu do uzyskania solidnego i bezpiecznego połączenia.
- Symetryczna Budowa: Brak części żeńskiej i męskiej ("bezpłciowe") ułatwia szybkie i pewne łączenie bez względu na stronę.
- Odporność na Zanieczyszczenia: Duża odporność na zanieczyszczenia, co jest kluczowe w warunkach terenowych.
- Duży, Niezaburzony Przepływ: Optymalna konstrukcja zapewnia efektywny przepływ medium.
- Uniwersalność: Stosowane w Polsce, Niemczech, Austrii i innych europejskich krajach, a także w różnorodnych systemach hydrantowych, w pompach pływających i stacjonarnych, oraz w wężach pożarniczych.
Typy Złączy STORZ
Złącza STORZ występują w wielu konfiguracjach, dostosowanych do różnych zastosowań:
- z króćcem do węża,
- z gwintem wewnętrznym,
- z gwintem zewnętrznym,
- redukcyjne (łączące złącza o różnych rozstawach zaczepów),
- z przyłączem kołnierzowym,
- zamykające - zaślepki (aluminiowe i ze stali nierdzewnej, również z łańcuchem, z uszczelką NBR bądź FKM).
- Złącza obrotowe: Wersja wyposażona w obracaną tuleję (króciec obrotowy), która zapobiega skręceniu węża podczas pracy.

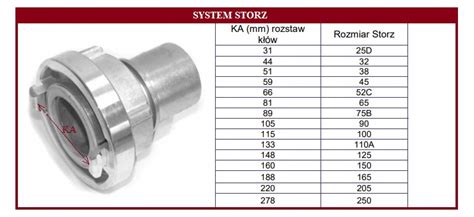

Rozmiary Złączy STORZ (Rozstaw Kłów/Zaczepów)
Rozmiary złączy STORZ określa się rozstawem zaczepów (Ka-distance lub lug spacing), mierzonym od ich wewnętrznej strony. Łączone ze sobą złącza muszą mieć ten sam rozmiar. W przypadku niezgodności wymiarowych istnieją dostępne redukcje STORZ, umożliwiające łączenie różnych rozmiarów.
Typowe wartości rozstawu zaczepów zgodnie z normami DIN:
- Rozmiar 25-D - Rozstaw 31 mm
- Rozmiar 32 - Rozstaw 44 mm
- Rozmiar 38 - Rozstaw 51 mm
- Rozmiar 45 - Rozstaw 59 mm
- Rozmiar 52-C - Rozstaw 66 mm
- Rozmiar 65 - Rozstaw 81 mm
- Rozmiar 75-B - Rozstaw 89 mm
- Rozmiar 90 - Rozstaw 105 mm
- Rozmiar 100 - Rozstaw 115 mm
- Rozmiar 110-A - Rozstaw 133 mm
Złącza Kute a Odlewane
Złącza STORZ z aluminium produkowane są metodą odlewania lub kucia. Złącza kute charakteryzują się większą wytrzymałością, mogą być stosowane do ciśnienia roboczego 16 bar. Złącza strażackie z aluminium kutego wykazują większą odporność na uderzenia, a ich zaczepy są bardziej odporne na zrywanie, co pozwala na mocniejsze zaciśnięcie złącza i pewniejsze połączenie. Wersje odlewane mają mniejszą wytrzymałość i mogą zawieść przy dużym obciążeniu lub upadku, zazwyczaj wytrzymują ciśnienie do 6 bar.
Zastosowanie Złączy Strażackich (STORZ)
Złącza strażackie znajdują szerokie zastosowanie w wielu branżach:
- Pożarnictwo: Podstawowe zastosowanie do połączeń węży pożarniczych, hydrantów, pomp wodnych oraz systemów gaśniczych w jednostkach straży pożarnej (ochotniczych i zawodowych) i systemach SAP.
- Przemysł: Chemiczny, petrochemiczny, spożywczy, morski, rafinerie, szpitale, budownictwo, rolnictwo. Używane do transportu cieczy (wody, ropopochodnych, kwasów) i środków sypkich.
- Transport: Często stosowane w cysternach z wodą, pojazdach pożarniczych, autocysternach do przewozu substancji sypkich oraz na stanowiskach szybkiego tankowania i odwadniania.
- Systemy Nawadniania: W rolnictwie i ogrodnictwie, gdzie liczy się sprawny przesył dużych ilości wody.
Wybór i Utrzymanie Złączy Strażackich
Jak Dobrać Odpowiednie Złącze?
Wybór złącza opiera się na kilku kluczowych czynnikach:
- Rozstaw zaczepów (Ka-distance): Aby zapewnić kompatybilność, łączone złącza muszą mieć ten sam rozstaw.
- Średnica wewnętrzna węża lub przyłącza: Ma bezpośredni wpływ na prędkość przepływu i opory hydrauliczne. Większa średnica pozwala przesłać więcej wody przy niższym spadku ciśnienia.
- Rodzaj przyłącza: Króciec do węża, złącze z gwintem (wewnętrznym lub zewnętrznym), obrotowe, kołnierzowe.
- Materiał wykonania: Aluminium (kute lub odlewane) lub stal nierdzewna - w zależności od środowiska pracy i budżetu.
- Ciśnienie robocze: Złącza kute pozwalają na wyższe ciśnienia niż odlewane.
- Typ uszczelnienia: NBR lub FKM (Viton) w zależności od medium i temperatury.
- Warunki pracy: W instalacjach pracujących w terenie dobrze sprawdzają się złącza z uchwytami antypoślizgowymi.
Zaleca się wybierać złącza kute zamiast odlewanych, aby minimalizować ryzyko pęknięć i zrywania zaczepów.
Konserwacja i Pielęgnacja
Aby zapewnić długą żywotność i niezawodność złączy strażackich, należy pamiętać o regularnej konserwacji:
- Regularne czyszczenie: Zwłaszcza po zastosowaniu w brudnym lub agresywnym środowisku, zaleca się demontaż, przemycie wodą i oczyszczenie mechaniczne.
- Smarowanie mechanizmu: Smarować punkty obrotu i zaczepy.
- Kontrola uszczelek: Regularnie sprawdzać uszczelki i wymieniać je w razie zużycia - szczególnie po ekspozycji na oleje, chemikalia lub UV.
- Przechowywanie: W suchym miejscu.
- Częstotliwość przeglądów: W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.
Najczęstsze Problemy i Awarie
Mimo swojej wytrzymałości, złącza strażackie mogą ulegać awariom:
- Pęknięcie zaczepów przy uderzeniu (szczególnie w wersjach odlewanych).
- Zużycie uszczelki powodujące nieszczelność.
- Korozja w przypadku niewłaściwego doboru materiału.
- Wygięcie tulei przy nieprawidłowym montażu lub uderzeniu.
Narzędzia do Obsługi
Do obsługi złączy strażackich potrzebne są:
- Ręczne klucze do złączy STORZ (np. hakowe).
- Opaski zaciskowe (do króćców wężowych).
- W przypadku złączy kołnierzowych - standardowe narzędzia ślusarskie.
Kompatybilność z Innymi Systemami
- Rury sztywne: Dzięki przyłączom gwintowym lub kołnierzowym można zamontować STORZ do rury stalowej, PE, PEX, mosiężnej, nierdzewnej - za pomocą odpowiednich przejściówek.
- Inne typy złączy (np. Camlock): STORZ i Camlock to różne standardy i wymagają zastosowania adaptera.
- Wymiana części: Dzięki konstrukcji symetrycznej możliwa jest wymiana tylko jednej połówki, pod warunkiem, że nowy element ma identyczny rozstaw zaczepów (Ka) i odpowiednią średnicę.
