Węże Strażackie i Systemy Awaryjnego Odcinania Wody

Wąż strażacki, znany również jako wąż pożarniczy, to niezbędny element wodnej armatury pożarniczej, odgrywający kluczową rolę w akcjach ratowniczo-gaśniczych. Służy do dostarczania wody lub innych środków gaśniczych do gaszenia pożarów, a także do minimalizowania ich skutków i zapobiegania dalszemu rozprzestrzenianiu się ognia. Już od najmłodszych lat jesteśmy uświadamiani, że strażak bez węża, który służy do podawania wody, niewiele wskóra podczas pożaru.

Poza bezpośrednim gaszeniem, węże strażackie wykorzystuje się również w innych sytuacjach awaryjnych, na przykład do zmywania rozlanych materiałów niebezpiecznych lub szybkiego chłodzenia przegrzanych maszyn. Akcja gaśnicza często zaczyna się na długo przed przyjazdem profesjonalnych służb, gdy przeprowadzają ją osoby znajdujące się w budynku, posiadające odpowiednie przeszkolenie lub mające dostęp do środków gaśniczych, takich jak hydranty pożarnicze.

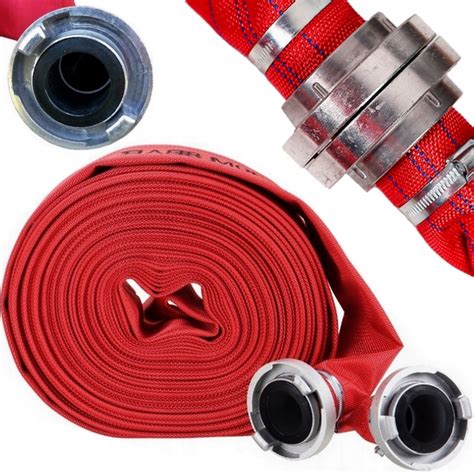

Konstrukcja i Materiały Węży Strażackich

Węże strażackie są wykonane z trwałych, żaroodpornych materiałów i wyróżniają się konstrukcją inną niż standardowe węże. Ich wewnętrzna powierzchnia musi być gładka i równa, co zapewnia odpowiedni, niezakłócony przepływ wody i minimalizuje jej opory. Węże strażackie są dostępne w różnych rozmiarach i długościach, aby sprostać zróżnicowanym potrzebom straży pożarnej.

Materiały Wykonania

Obecnie węże strażackie wykonywane są z różnych materiałów, co ma ogromne znaczenie dla ich właściwości użytkowych. Na rynku dominują trzy najbardziej popularne:

• Tworzywa sztuczne: Najczęściej jest to poliuretan termoplastyczny oraz PCV.
• Jedwab poliestrowy: Jest to kolejny często spotykany materiał.
• Guma syntetyczna: Wytrzymałe tworzywa, które oplatane są włóknami syntetycznymi, np. wysoką jakością przędzą poliestrową.

Materiały te zapewniają elastyczność i odporność na ścieranie, uszkodzenia mechaniczne, działanie warunków atmosferycznych, zabrudzenia oraz wysokie ciśnienie. Na trwałość węży wpływa również wykładzina z tworzywa plastycznego, na przykład gumy, którą wyłożone są przepływy rur. Węże parciane wyróżniają się dobrą szczelnością, ponieważ ich ścianki są tkane z przędzy naturalnej. Wymaganiami, które powinien spełniać każdy wąż strażacki, jest dobra przepuszczalność wody oraz pary wodnej, odporność na działanie wysokich temperatur oraz higroskopijność. Co więcej, taśma wężowa musi być równomiernie rozłożona na całej długości, ponieważ wpływa to bezpośrednio na przepustowość węża.

Rodzaje i Normy Węży Strażackich

Wybierając wąż strażacki, należy zwrócić uwagę na jego przeznaczenie. Węże strażackie dzieli się ze względu na konstrukcję, średnicę oraz zastosowanie.

Klasyfikacja Węży

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania, wyróżnia następujące typy:

• Pożarnicze węże tłoczne: Służą do tłoczenia wody, a także wodnych roztworów środka pianotwórczego. Są to węże bez drucianego oplotu, łatwo zwijalne, mające wewnątrz koszulkę z tworzywa zmniejszającą opór podczas tłoczenia wody.
  • do hydrantów (o średnicy wewnętrznej 25 i 52 mm)
  • do pomp pożarniczych (o średnicy wewnętrznej 25, 42, 52, 75, 110 mm)
• Pożarnicze węże ssawne: Mają wbudowany oplot druciany, który zapobiega spłaszczeniu podczas zasysania z otwartego zbiornika (np. z rzeki). Służą zazwyczaj do zasysania wody, a także środka pianotwórczego. Nie są przystosowane do pracy z ciśnieniem wyższym niż atmosferyczne. Rozróżnia się wielkości węży ssawnych (w zależności od średnicy wewnętrznej) 52, 75, 110, 125 i 150 mm. Pożarnicze węże ssawne charakteryzują się największymi średnicami.

Wszystkie węże muszą mieć łączniki umożliwiające podłączenie ich z jednej strony do motopompy (lub autopompy), a z drugiej do prądownicy (węże tłoczne) i smoka ssawnego (węże ssawne).

Normy i Wymagania Techniczne

Węże strażackie dopuszczone do stosowania z urządzeniami gaśniczymi muszą spełniać rygorystyczne normy jakościowe i posiadać stosowne atesty. Produkty tego typu muszą spełniać normę PN-EN 1450, a węże ssawne normę PN-EN 14540. Od jakości i poprawnego doboru węży strażackich w dużej mierze zależy skuteczność akcji gaśniczej, stąd nie ma tutaj miejsca na półśrodki.

Parametry Pracy Węży Strażackich - Ciśnienie i Wydajność

Zrozumienie zależności między ciśnieniem a wydajnością przepływu wody w wężach strażackich jest kluczowe dla efektywności akcji gaśniczych. Ciśnienie robocze dla węży tłocznych wynosi zazwyczaj 1,2 MPa (12 atmosfer), a ciśnienie rozrywające to około 4 MPa (40 atmosfer).

Wydajność Wodna a Ciśnienie

Charakterystyka węży tłocznych ilustruje przykładowe przepływy:

• W25 (długość 15m, ciś. robocze 1.21 MPa): Przepływ około 50 l/min
• W52 (długość 20m, ciś. robocze 1.21 MPa): Przepływ około 200 l/min
• W75 (długość 20m, ciś. robocze 1.21 MPa): Przepływ około 1600 l/min

Wbrew intuicji, zwiększanie ciśnienia na pompie ponad pewne wartości nie zawsze prowadzi do proporcjonalnego wzrostu wydajności. Istnieje wartość graniczna przepływu, powyżej której zwiększanie ciśnienia nie powoduje już istotnego wzrostu przepływu w linii. Na przykład, dla węża W52 niemożliwe jest przetłoczenie znacznie więcej wody niż 200 l/min, jeśli mówimy o zwykłej wodzie. Aby przekroczyć ten próg, konieczne byłoby zastosowanie dodatków do wody (np. polimerów) lub użycie linii o idealnie gładkich powierzchniach wewnętrznych.

Przepływowi cieczy przez rurę towarzyszą zjawiska fizyczne, takie jak straty ciśnienia oraz przepływy laminarne i turbulentne. Zwiększanie ciśnienia powyżej 0,8 MPa może nie zwiększyć przepływu w linii, ale może pomóc w wyrównaniu strat ciśnienia spowodowanych długością linii czy wysokością, na jaką musimy podać wodę. Warto zaznaczyć, że normy dotyczące węży tłocznych wskazują, że przez wąż W-52 da się przetłoczyć więcej niż 200 l/min, jednak wiąże się to ze znacznymi stratami. Na przykład, wąż W52 na odcinku 100 m z łącznikami przy wydajności 600 l/min ma straty rzędu 0,55 MPa, podczas gdy przy 200 l/min straty wynoszą tylko 0,07 MPa.

Skuteczny Prąd Wody

Aby uzyskać skuteczny prąd wody na zakończeniu linii gaśniczej (np. na prądownicy), konieczne jest minimalne ciśnienie wynoszące około 0,4 MPa (4 atm). Warto również unikać wchodzenia pompy w kawitacyjny obszar pracy. Wraz z upowszechnieniem prądownic typu turbo, pojęcie prądu skutecznego ewoluowało, jednak podstawowa wiedza o stratach ciśnienia i mechanizmach przepływu pozostaje istotna dla strażaków.

Awaryjne Zamykanie Wody - Systemy Ochrony Przed Wyciekami

Niekontrolowane wycieki wody mogą prowadzić do znacznych strat finansowych, jak w przypadku pęknięcia przewodu wodnego w firmie, gdzie w krótkim czasie wypłynęło ponad 400 m³ wody. Problem ten dotyczy nie tylko przedsiębiorstw, ale także wspólnot mieszkaniowych, obiektów rekreacyjnych czy indywidualnych posesji, zwłaszcza podczas dłuższej nieobecności właścicieli. Poszukiwane są rozwiązania, które mogłyby automatycznie reagować na spadek ciśnienia lub długotrwały, nietypowy przepływ wody.

Dostępne Rozwiązania i Technologie

Rynek oferuje szereg technologii, które mogą zapobiegać niekontrolowanym wyciekom i automatycznie odcinać dopływ wody:

• Czujniki zalania i elektrozawory: Są to podstawowe elementy, które mogą zareagować na obecność wody w niepożądanym miejscu i za pośrednictwem elektrozaworu odciąć dopływ.
• Systemy monitorowania ciśnienia: Urządzenie mierzące ciśnienie wody może wykrywać nagłe spadki, sygnalizujące pęknięcie rury. Przetwornik ciśnienia połączony ze sterownikiem PLC może wykrywać stany niedopuszczalne.
• Mierniki przepływu z impulsatorami: Licznik z impulsatorem w połączeniu z zaworem kulowym z napędem elektrycznym i sterownikiem może być oprogramowany tak, aby zamykać dopływ wody w przypadku dużego lub ciągłego wypływu (np. po kilku-kilkunastu godzinach nieprzerwanego przepływu). Można oszacować maksymalny wypływ w warunkach normalnych i odpowiednio zaprogramować system.
• Automatyka PLC: Sterowniki PLC (ang. Programmable Logic Controller) z wejściem analogowym pozwalają na zaawansowaną kontrolę i programowanie. Systemy te mogą być „uzbrajane” za pomocą stacyjki, wykrywając stany niedopuszczalne, gdy system jest aktywny.
• Prostsze rozwiązania DIY: Dla zastosowań domowych lub na działkach, można zastosować wodomierz z impulsometrem lub nawet czujnik Halla przymocowany do zwykłego wodomierza. Takie rozwiązania są w stanie wykryć ciągły przepływ wody przez określony czas, np. dłużej niż 10 minut.

Wyzwania i Aspekty Ekonomiczne

Implementacja systemów awaryjnego odcinania wody wiąże się z pewnymi wyzwaniami:

• Koszty i złożoność: Wiele zaawansowanych rozwiązań, takich jak sterowniki PLC z oprogramowaniem, wiąże się z kosztami rzędu kilkuset do kilku tysięcy złotych. Nie ma niestety taniego rozwiązania, które byłoby jednocześnie niezawodne i uniwersalne.
• Niezawodność i zasilanie: Skomplikowane systemy elektroniczne mogą zawieść, a ich działanie jest często uzależnione od ciągłego zasilania elektrycznego. Awaria prądu może uniemożliwić ich działanie w krytycznym momencie, co bywa przedmiotem obaw.
• Konserwacja i serwis: Czujniki przepływu, zwłaszcza te turbinkowe, mogą być zawodne z powodu kamienia, rdzy czy zużycia elementów obrotowych. Systemy automatyki wymagają regularnej konserwacji i ewentualnego serwisu, co generuje dodatkowe koszty.
• Warunki środowiskowe: W przypadku instalacji zewnętrznych, np. na działkach, systemy muszą być odporne na zamarzanie, co często wymaga ich głębokiego zakopania.
• Skalowalność: O ile w przypadku pojedynczej firmy czy mieszkania można określić standardowy pobór wody, o tyle w przypadku dużych wspólnot czy kompleksów działkowych (np. 350 ogródków) trudno jest zaprogramować system tak, aby nie odcinał wody podczas normalnego użytkowania.

Alternatywnie, w przypadku wycieków w firmach, zawsze warto rozważyć ubezpieczenie i ewentualne roszczenia wobec ubezpieczyciela. Jednak inwestycja w prewencję, choć kosztowna, może zapobiec znacznie większym stratom w przyszłości. W niektórych przypadkach prostsze rozwiązania, takie jak manualne zakręcanie zaworu na dłuższy czas nieobecności, mogą okazać się najbardziej praktyczne i ekonomiczne.
