Ciężki Samochód Ratowniczo-Gaśniczy

Wprowadzenie do Pojazdów Pożarniczych

Samochód pożarniczy, znany również jako wóz strażacki lub pojazd pożarniczy, to specjalnie oznakowany i przygotowany pojazd używany przez straż pożarną lub inne jednostki ochrony przeciwpożarowej. Jego głównym przeznaczeniem jest udział w akcjach ratowniczo-gaśniczych oraz innych działaniach statutowych, takich jak akcje prewencyjne.

Podwozia samochodów pożarniczych są najczęściej budowane na seryjnie produkowanych podwoziach pojazdów, które charakteryzują się odpowiednio dobranymi zespołami i parametrami.

Kolorystyka i Oznakowanie Ogólne

Pojazd samochodowy straży pożarnej, z wyjątkiem pojazdów osobowych operacyjnych, powinien mieć barwę czerwieni sygnałowej. Błotniki i zderzaki zazwyczaj malowane są na barwę białą. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym również powinny być malowane zgodnie z zasadami określonymi dla pojazdów gaśniczych. Kontenery-pojemniki oraz kontenery-cysterny muszą posiadać napisy określające ich zawartość lub przeznaczenie, z zachowaniem określonego koloru i kroju liter, podobnie jak numery na sprzęcie.

Klasyfikacja i Oznaczenia

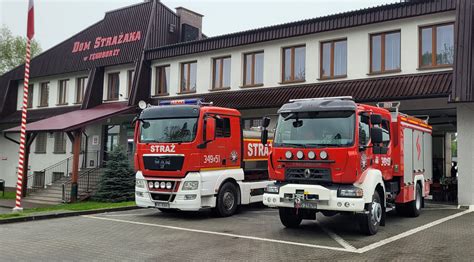

Pojazdy strażackie w większości krajów są oznaczane uniwersalnym numerem, który umożliwia ich identyfikację podczas akcji. W Polsce to oznaczenie nazywane jest numerem operacyjnym i składa się z trzech elementów.

Polski System Oznakowania Pojazdów Pożarniczych

Sposób oznakowania pojazdów, w tym sprzętu pływającego, silnikowego i pożarniczego, określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r. System ten obejmuje:

• Prefiks trzycyfrowy: Określa powiat oraz typ jednostki.
• Oznaczenie jednoliterowe województwa: Zgodne z wyróżnikiem województwa na aktualnych tablicach rejestracyjnych, z trzema wyjątkami:
  • W - dla m.st. Warszawy,
  • M - dla woj. mazowieckiego (bez Warszawy),
  • [A] - dla jednostek centralnych Państwowej Straży Pożarnej (np. Komendy Głównej).
• Dodatkowe oznaczenia: Stosuje się także dodatkowe (głównie literowe) oznaczenia charakterystyki pojazdu.

Normy i Interpretacja Oznaczeń

W Polsce stosuje się oznaczenia zgodne z normą PN-EN 1846-1:2011, która zastąpiła normę PN-79/M-51300 z roku 2000. Przykładowe oznaczenie GCBA 5/32 rozkłada się w następującej kolejności:

• G - samochód ratowniczo-gaśniczy,
• C - ciężki,
• B - ze zbiornikiem wodnym,
• A - z autopompą,
• 5 - zbiornik na wodę o pojemności 5 m³ (5000 litrów),
• 32 - wydajność nominalna autopompy 32 hl/min (3200 l/min).

Podobnie, oznaczenie GCBA 5/24 wskazuje na samochód ratowniczo-gaśniczy ciężki ze zbiornikiem wodnym i autopompą, o pojemności zbiornika 5 m³ i wydajności nominalnej autopompy 24 hl/min (2400 l/min). Istnieją również bardziej szczegółowe oznaczenia, takie jak: samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³ i pompą pożarniczą o wydajności 3200 dm³/min.

Wymogi dotyczące Masy i Klasyfikacji

Zgodnie z normą PN-EN 1846-1, samochód ratowniczo-gaśniczy klasy ciężkiej to pojazd, którego całkowita masa rzeczywista przekracza 16 000 kg. Dla samochodu dwuosiowego, rozporządzenie ministra infrastruktury z 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (DzU z 2015 r., poz. 305) określa, że dopuszczalna masa całkowita nie może przekroczyć 18 000 kg. Ciężkie samochody są zabudowywane na podwoziach różnego typu i wielkości, a ich dopuszczalna masa całkowita jest uzależniona od liczby osi. Chociaż wspomniana norma nie określa górnej granicy masy, w Polsce w tej klasie użytkowane są samochody ratowniczo-gaśnicze mające nie więcej niż cztery osie, co pozwala na sprawniejsze manewrowanie.

Budowa i Wyposażenie Ciężkiego Samochodu Ratowniczo-Gaśniczego

Ciężki samochód ratowniczo-gaśniczy jest kompleksowo wyposażony, aby sprostać wymagającym zadaniom. Kluczowe komponenty obejmują:

• Autopompę: Urządzenie do podawania wody i środka pianotwórczego.
• Zbiorniki: Na wodę (kompozytowy, często o pojemności 5000-7000 litrów) oraz na środek pianotwórczy (kompozytowy, często o pojemności 500-700 litrów).
• Linia szybkiego natarcia: Zazwyczaj o długości 60 m z prądownicą o wydajności 200 l/min, często z nakładką do podawania piany.
• Działko wodno-pianowe: O wydajności od 1600 do 3200 l/min.
• Zraszacze: Często cztery sztuki, służące do ochrony własnej pojazdu.

Układ Wodno-Pianowy i Dodatkowe Systemy

Wszystkie wymienione elementy tworzą tzw. układ wodno-pianowy. Ponadto, w wozach strażackich stosuje się inne urządzenia dodatkowe, montowane na stałe, takie jak:

• Maszt oświetleniowy: Pneumatyczny, często o wysokości 5,4 m, z oświetleniem LED (np. 36 000 lm), zapewniający oświetlenie miejsca akcji.
• Wyciągarka elektryczna: Z siłą uciągu około 9979 kg, przydatna do usuwania przeszkód.
• Dozownik środka pianotwórczego: Ręczny lub automatyczny, umożliwiający dozowanie 3% lub 6% środka.

Do dodatkowego wyposażenia zaliczyć można również kamerę cofania, falę świetlną LED czy dodatkowe węże. Nasady obejmują tłoczne (np. 4 x 75 mm), zasilania hydrantowego (2 x 75 mm) oraz ssawne (3 x 110 mm).

Specjalistyczne Systemy Gaśnicze

Współczesne ciężkie samochody ratowniczo-gaśnicze są często wyposażone w zaawansowane systemy, takie jak CAFS (Compressed Air Foam System), czyli system piany sprężonej. Elementem wyróżniającym system piany sprężonej Bocar PWPSystem 2400 jest wykorzystanie sekcji wysokiego ciśnienia do tłoczenia wody, która może zostać uruchomiona także podczas podawania prądów gaśniczych niskiego ciśnienia. Wyposażenie w CAFS znacznie rozszerza możliwości taktyczno-techniczne pojazdu. Umiejętne wykorzystanie piany sprężonej w pierwszej fazie gaszenia pożarów wewnętrznych czy pożarów pojazdów skraca czas gaszenia, zmniejsza straty pożarowe i obniża koszty użycia piany.

Inne Typy Pojazdów i Ich Wyposażenie

• Pojazdy do zabezpieczenia zaplecza logistycznego, wyposażone w podręczny sprzęt gaśniczy, mały zbiornik wodny (ok. 100 l) i wysoko wydajną pompę, aparaty ochrony dróg oddechowych, łomy itp. Często przewożą wyłącznie węże.
• Pojazdy wyposażone w BSP (Bezzałogowe Statki Powietrzne) oraz niezbędny sprzęt do prowadzenia operacji lotniczych, których głównym zadaniem jest wsparcie działań Specjalistycznych Grup Dronowych.
• Samochody ratownictwa medycznego, obsługiwane przez strażaków i przeznaczone do opieki nad pacjentami i ich transportu.
• Podnośniki hydrauliczne, będące składaną konstrukcją z koszem ratowniczym, składającą się z jednego sztywnego lub teleskopowo wysuwanego elementu, mechanizmu nożycowego, lub kombinacji tych elementów, z drabiną lub bez drabiny.

Przykładowe Konfiguracje i Technologie

Specyfikacja Ciężkiego Wozu Ratowniczo-Gaśniczego (Scania P450B4X4HZ)

Poniżej przedstawiono podstawowe dane techniczne przykładowego ciężkiego samochodu ratowniczo-gaśniczego, które mają charakter informacyjny:

Przykłady Pojazdów Producenta Bocar

W ostatnich latach do jednostek Państwowej Straży Pożarnej wprowadzano nowoczesne ciężkie samochody ratowniczo-gaśnicze. Przykładem jest pojazd GCBA 5/32 (Volvo FMX) z napędem uterenowionym, zabudowany przez Przedsiębiorstwo Specjalistyczne „bocar” Sp. z o.o. w Korwinowie. Pojazd ten wyposażono w zbiornik wody o pojemności 5000 l, zbiornik na środek pianotwórczy o pojemności 500 l, dwuzakresową autopompę, działko wodno-pianowe oraz linię szybkiego natarcia o długości 60 m z prądownicą typu Turbo z nakładką do podawania piany. Autopompa tego modelu ma wydajność 4700 l/min, a także posiada wciągarkę linową oraz maszt oświetleniowy.

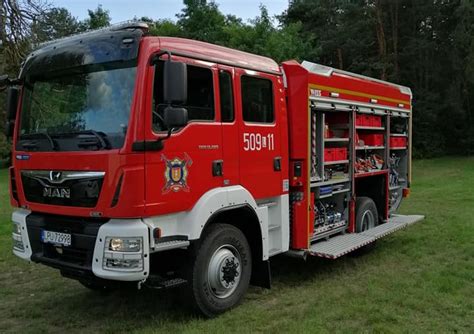

Innym przykładem jest ciężki samochód ratowniczo-gaśniczy P.S. Bocar Sp. z o.o. zabudowany na podwoziu MAN TGM 18.340 BB (4x4), o dopuszczalnej masie całkowitej 18 t. Jednostkę napędową stanowi sześciocylindrowy silnik wysokoprężny z turbodoładowaniem o mocy maksymalnej 340 KM. Napęd na obie osie przenoszony jest za pośrednictwem dziewięciostopniowej skrzyni przekładniowej oraz skrzyni rozdzielczej. Zawieszenie obydwu osi składa się z parabolicznych stalowych resorów piórowych, amortyzatorów teleskopowych oraz stabilizatorów.

Innowacje w Konstrukcji i Wyposażeniu

Pojazd na podwoziu MAN TGM wyróżnia się wyjątkowym designem, z jednolitą bryłą dzięki zastosowaniu nakładki na dach kabiny. Konstruktorzy doskonale poradzili sobie również z zabudową filtra cząstek stałych, umieszczonego po prawej stronie nadwozia. Dach nadwozia wykonano w formie podestu roboczego, na który można wejść dzięki składanej, aluminiowej drabince, umieszczonej z tyłu po prawej stronie. Na podeście zamontowano aluminiową skrzynię do przewożenia węży ssawnych, sprzętu i armatury.

W układ wodno-pianowy wbudowano dwuzakresową autopompę TO3000 EN 1028-1-FPN 10-3000/FPH 40-400 niemieckiego producenta Johstadt PF Pumpen und Feuerlöschtechnik GmbH, o wydajności 3705 l/min przy 8 barach lub 430 l/min przy 40 barach.

Rola i Wsparcie Producentów

Wozy strażackie stanowią kluczowe narzędzie w pracy strażaków i ratowników, którzy na co dzień mierzą się z intensywnymi i wymagającymi sytuacjami. Aby sprostać tym wyzwaniom, potrzebne są odpowiednie samochody ciężarowe, zapewniające niezawodność i wysoką wydajność operacyjną.

Wydajność i Elastyczność Podwozia

Producenci, tacy jak Volvo Trucks, oferują wiele opcji silnika, automatyczne i zautomatyzowane manualne skrzynie biegów z niskimi i ultraniskimi biegami pełzającymi, a także przystawki odbioru mocy do obsługi sprzętu ratunkowego. Dzięki temu strażacy mają pewność uzyskania wymaganej wydajności. Wyjątkowo elastyczne podwozia stanowią platformę łatwą w rozbudowie, co jest kluczowe dla dostosowania pojazdu do specyficznych potrzeb jednostek.

Bezpieczeństwo i Ergonomia Kabiny

Kabiny pojazdów są projektowane z myślą o najlepszych warunkach pracy dla strażaków i ratowników, transportując załogę w samo centrum zagrożenia. Muszą oni być czujni i skupieni, ale również dbać o własne bezpieczeństwo. Dlatego kabiny są przestronne, dobrze oświetlone i ergonomiczne, oferując różne opcje siedzeń. Kluczową cechą konstrukcji kabiny jest również doskonała widoczność, co jest istotne dla świadomości sytuacyjnej podczas operacji.

Technologie Wspomagające Kierowcę

Nowoczesne ciężarówki dla straży pożarnej wyposażane są w technologie, które ułatwiają pracę kierowców i zwiększają bezpieczeństwo. Przykładem jest skrzynia biegów I-Shift z biegami pełzającymi, która pozwala na stabilne i precyzyjne manewrowanie. Układ kierowniczy Volvo Dynamic Steering zmniejsza obciążenie podczas jazdy, poprawia prowadzenie na drodze i stabilność pojazdu, a także pomaga w przypadku przebicia przedniej opony lub poślizgu samochodu ciężarowego.

Usługi Serwisowe i Gotowość Operacyjna

Niezbędne jest wsparcie i partnerstwo ze strony producentów, obejmujące wysokiej jakości usługi serwisowe. Pozwalają one maksymalnie wykorzystać dostępność samochodu ciężarowego i zminimalizować nieplanowane przestoje. Dzięki wykwalifikowanej kadrze w warsztatach, kompleksowym umowom serwisowym i monitoringowi w czasie rzeczywistym, możliwe jest utrzymanie gotowości pojazdów 24 godziny na dobę, 7 dni w tygodniu. Systemy takie jak Volvo Connect, będące bramą do usług cyfrowych, mogą pomóc w zwiększeniu wydajności i bezpieczeństwa operacji. Producenci, tacy jak Volvo Trucks, od dawna zaspokajają potrzeby strażaków i ratowników, obsługując ich działania.
