Wozy strażackie, znane również jako pojazdy pożarnicze, stanowią krytyczne aktywa w każdej akcji ratowniczo-gaśniczej. Są przeznaczone nie tylko do transportu, ale także jako pojazdy wielofunkcyjne, przystosowane do radzenia sobie z różnymi sytuacjami awaryjnymi, w tym do gaszenia pożarów, akcji ratowniczych i reagowania na materiały niebezpieczne. Od wyrafinowanych systemów pomp po zaawansowane narzędzia ratownicze, wozy strażackie zostały zaprojektowane pod kątem wszechstronności, dzięki czemu strażacy mogą skutecznie i bezpiecznie reagować w różnorodnych sytuacjach.
Historia Wozów Strażackich z Hakami i Drabinami

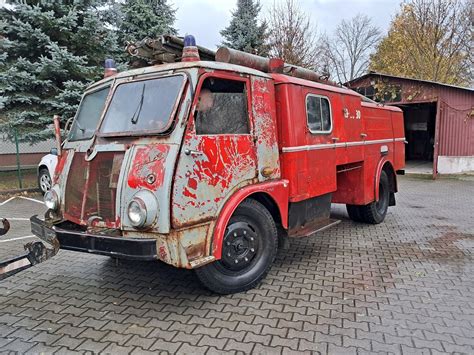

Korzenie zorganizowanej straży pożarnej sięgają początków. Historycznie pojazdy te były ciągnięte przez konie i wyposażone w długie, rozsuwane drabiny z hakami na końcach. Ich konstrukcja umożliwiała strażakom dostęp do wyższych kondygnacji budynków i poruszanie się wąskimi uliczkami, co miało kluczowe znaczenie dla gaszenia pożarów w gęsto zaludnionych obszarach miejskich.
Ciekawym przykładem historycznego podejścia do wozów z hakiem jest pojazd wyprodukowany w 1883 roku przez Augusta Hoeniga w Kolonii, który był Cesarskim Dostawcą Sprzętu Strażackiego. Był to wóz na wyposażeniu zakładowej straży w jednym z zakładów na Śląsku. Ogromną ciekawostką jest to, że nie był to typowy wóz konny. Zaprojektowano i wyprodukowano go jako wóz ciągnięty przez dwóch strażaków, którzy zakładali uprząż, podpięci do haków na konstrukcji, a następnie, za pomocą krótkiego dyszla, nim sterowali. W 2019 roku trafił do gminy Mrozy jako zakup na okoliczność 100-lecia Ochotniczej Straży Pożarnej w Jeruzalu. Tam gruntownej jego renowacji, z zachowaniem wszystkich oryginalnych elementów, podjął się Tadeusz Głuszczuk, a jego darczyńcami są Danuta i Andrzej Cichowscy.
Typy i Klasyfikacje Wozów Strażackich
Wozy strażackie można ogólnie podzielić na kategorie na podstawie ich głównych ról i funkcji. W Polsce stosuje się najczęściej oznaczenia zgodne z normą PN-EN 1846-1:2011, która od roku 2000 zastąpiła PN-79/M-51300.
Klasyfikacja Ogólna
- Silniki typu 1 i typu 2: Zwykle używane do gaszenia pożarów w miastach i na obszarach podmiejskich. Są wyposażone w potężne pompy wodne, węże o dużej pojemności i szereg narzędzi gaśniczych.
- Silniki typu 3 i typu 4: Zaprojektowane do gaszenia pożarów na terenach dzikich. Silniki te są mniejsze, mają większy prześwit i specjalistyczne wyposażenie do poruszania się po nierównym terenie.
- Urządzenie przeciwpożarowe Quint (Samochód drabinowy typu Quint): Hybryda wozu strażackiego i drabiny. Pojazd Quint jest wyposażony w pompę, zbiornik na wodę, wąż, urządzenie powietrzne i drabiny naziemne.
Samochody Ratowniczo-Gaśnicze
Pojazdy samochodowe straży pożarnej, z wyjątkiem pojazdów osobowych operacyjnych, powinny mieć barwę czerwieni sygnałowej, a błotniki i zderzaki - barwę białą. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym również są malowane na zasadach określonych dla pojazdów gaśniczych. Kontenery-pojemniki oraz kontenery-cysterny powinny posiadać napisy określające ich zawartość lub przeznaczenie - kolor i krój liter napisów jak dla numerów na sprzęcie.
Polski System Oznakowania Pojazdów
Pojazdy strażackie są oznaczone w większości krajów uniwersalnym numerem umożliwiającym identyfikację wozu w czasie akcji. W Polsce oznaczenie takie nazywane jest numerem operacyjnym i składa się z trzech elementów, zgodnie z załącznikiem do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r. System oznaczeń określa norma PN-EN 1846-1:2011.
- Trzycyfrowy numer (prefiks): Określa powiat oraz typ jednostki.
- Oznaczenie jednoliterowe województwa: Zgodne z wyróżnikiem województwa na obecnych tablicach rejestracyjnych, z trzema wyjątkami: m.st. Warszawy (W); woj. mazowieckiego (bez Warszawy) (M); oraz jednostek centralnych Państwowej Straży Pożarnej, np. Komendy Głównej ([A]).
- Dodatkowe oznaczenia charakterystyki pojazdu: Stosuje się także dodatkowo (głównie literowe) oznaczenia charakterystyki pojazdu.
Przykłady oznaczeń:
- GBA 5/32: G - samochód ratowniczo-gaśniczy, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
- GCBA 5/24: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 24 - wydajność nominalna autopompy 24 hl/min.
- Oznaczenie samochodu ratowniczo-gaśniczego klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.
Inne Typy Pojazdów i Ich Zadania
- Samochody ratownictwa medycznego: Pojazdy samochodowe obsługiwane przez strażaków i przeznaczone do opieki nad pacjentami i transportu pacjentów.
- Pojazdy do wsparcia działań Specjalistycznych Grup Dronowych: Wyposażone w BSP oraz niezbędny sprzęt do prowadzenia operacji lotniczych, jego głównym zadaniem jest wsparcie działań Specjalistycznych Grup Dronowych.
- Samochody do zabezpieczenia zaplecza logistycznego: Zadaniem tych wozów jest (w razie wystąpienia takiej potrzeby) zabezpieczenie zaplecza logistycznego, poprzez np. wyposażenie w podręczny sprzęt gaśniczy oraz w mały zbiornik wodny (ok. 100 l) i wysoko wydajną pompę, aparaty ochrony dróg oddechowych, łomy itp.
- Samochody do transportu węży: Przewozi wyłącznie węże.
Kluczowe Systemy i Wyposażenie Wozów Strażackich
Układ Pompowania Wody i Systemy Pianowe
Sercem każdego wozu strażackiego jest układ pompowania wody. Nowoczesne wozy strażackie są wyposażone w zaawansowane pompy odśrodkowe, które mogą dostarczać wodę pod wysokim ciśnieniem, dzięki czemu strażacy mogą skutecznie walczyć z intensywnymi pożarami.
- Węże o dużej wydajności: Wozy strażackie są wyposażone w węże o różnych rozmiarach, z których każdy służy określonemu celowi.
- Wstępnie połączone linie ataku: Węże te są wstępnie przymocowane do pompy i są gotowe do natychmiastowego użycia.
Wozy strażackie są wyposażone w pokładowe zbiorniki na wodę, zwykle o pojemności od 500 do 1500 galonów (min. 4000 l dla MMR do 18000 kg), w zależności od typu pojazdu. Oprócz wody, wiele wozów strażackich jest wyposażonych w systemy pianowe. Koncentraty piany można mieszać z wodą w celu uzyskania roztworów piany, które są bardzo skuteczne w gaszeniu pożarów cieczy łatwopalnych, takich jak wycieki paliwa, oraz w tworzeniu bariery zapobiegającej rozprzestrzenianiu się ognia. Wymienione elementy tworzą tzw. układ wodno-pianowy.
Anatomia pompy strażackiej
Drabiny i Platformy Powietrzne
Wózki drabinowe lub aparaty antenowe są istotnymi składnikami wielu jednostek straży pożarnej, zwłaszcza tych nazywanych "wozami strażackimi z hakiem i drabiną". Cechą charakterystyczną tych pojazdów jest przegubowa drabina zamontowana na obrotowym podwoziu z tyłu pojazdu. Drabina, często sięgająca 30 metrów lub więcej, służy do dotarcia na wyższe piętra, dachy lub inne podwyższone punkty. Podnośnik hydrauliczny to składana konstrukcja z koszem ratowniczym, składająca się z jednego sztywnego lub teleskopowo wysuwanego elementu, lub kilku takich elementów, lub z mechanizmu nożycowego, ewentualnie z kombinacji tych elementów, z drabiną lub bez drabiny. Wozy strażackie wyposażone są także w różnorodne drabiny naziemne o różnej długości.
Narzędzia Ratownicze

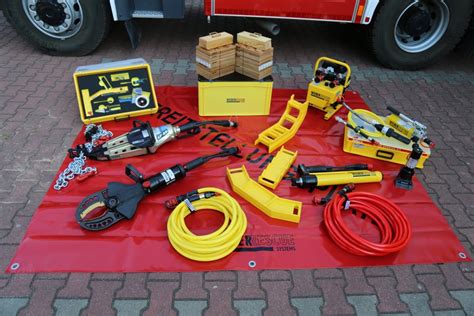

Wozy strażackie są wyposażone w szereg narzędzi ratowniczych, dzięki którym strażacy mogą reagować w różnych sytuacjach kryzysowych, nie tylko w przypadku pożarów. Obejmuje to hydrauliczne narzędzia ratownicze, takie jak Szczęki Życia, używane do wydobywania osób uwięzionych w pojazdach lub zawalonych konstrukcjach. Inne istotne wyposażenie to:
- Sprzęt do ratownictwa linowego: Wozy strażackie przewożą liny, uprzęże i powiązany sprzęt do ratownictwa pod dużym kątem i w ograniczonej przestrzeni.
- Zestawy do materiałów niebezpiecznych (HazMat): Wozy strażackie często wyposażone są w specjalistyczny sprzęt do usuwania wycieków substancji chemicznych lub sytuacji, w których występują materiały niebezpieczne.
- Inne urządzenia dodatkowe, zamontowane na stałe, jak np. maszt oświetleniowy czy wciągarka.
- Do dodatkowego wyposażenia wozów strażackich zaliczyć można również: działko wodne, dodatkowy wąż, kamerę cofania czy falę świetlną LED.
Komunikacja i Bezpieczeństwo
Systemy Komunikacji
Skuteczna komunikacja i koordynacja mają kluczowe znaczenie w działaniach gaśniczych. Wozy strażackie wyposażone są w zaawansowane systemy łączności, w tym radia i zintegrowane moduły dowodzenia. Dodatkowo wiele wozów strażackich jest wyposażonych w mobilne terminale danych (MDT), które zapewniają dostęp w czasie rzeczywistym do map, planów budynków, lokalizacji hydrantów i innych kluczowych informacji.
Sprzęt Ochrony Osobistej (ŚOI)
Bezpieczeństwo strażaków jest najważniejsze, dlatego wozy strażackie są wyposażone w szereg sprzętu pomocniczego, który zapewnia dobre samopoczucie załogi. Obejmuje to sprzęt ochrony osobistej (ŚOI) taki jak sprzęt frekwencyjny, kaski, rękawice i buty.
Nowoczesne Technologie i Rozwój Wozów Strażackich
Ewolucja technologii wozów strażackich stale przesuwa granice możliwości tych pojazdów. W obliczu rosnących obaw o środowisko producenci opracowują elektryczne wozy strażackie.
Przykłady Nowoczesnych Pojazdów w Polsce

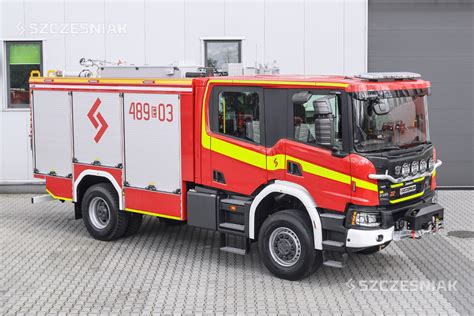

Ciężkie Lotniskowe Samochody Ratowniczo-Gaśnicze Scania dla Wojska
Polska armia kupuje nowej generacji samochody pożarnicze. W ubiegłym roku na wyposażenie kilkunastu jednostek Wojskowej Straży Pożarnej trafiło 21 średnich i ciężkich samochodów ratowniczo-gaśniczych opracowanych i wyprodukowanych przez bielską Wawrzaszek Inżynierię Samochodów Specjalnych (WISS).
Pod zabudowę ośmiu ciężkich lotniskowych samochodów ratowniczo-gaśniczych wykorzystano trzyosiowe podwozie Scania G 450 CB6x6HHZ. Zastosowany w nim wysokoprężny, rzędowy, sześciocylindrowy silnik z turbodoładowaniem, bezpośrednim wtryskiem Common Rail XPI, typu DC13 spełnia normę emisji spalin Euro 6 i ma pojemność 12,7 l. Osiąga moc 450 KM (331 kW) przy 1900 obr./min. Maksymalny moment obrotowy w zakresie od 1100 do 1350 obr./min wynosi 2350 Nm. Zużycie AdBlue przez silniki wysokoprężne Euro 6 wyposażone wyłącznie w SCR kształtuje się na poziomie 6% zużycia oleju napędowego. Do przekazywania napędu na wszystkie osie służy sześciobiegowa (6+1) automatyczna skrzynia biegów Allison Transmission GA867 z dwoma programami jazdy.
Zawieszenie przedniej osi składa się ze stalowych parabolicznych resorów piórowych (4×28 mm), amortyzatorów teleskopowych i stabilizatorów, natomiast dwóch osi tylnych ze stalowych resorów piórowych (4×41 mm), amortyzatorów teleskopowych oraz drążka skrętnego. Nośność przedniego zawieszenia to 9000 kg, natomiast każdej z dwóch osi tylnych po 10 500 kg (21 000 kg). Osie mają blokadę mechanizmu różnicowego. Na wszystkie koła założono ogumienie Michelin XZL 395/85R20. Dwuobwodowy układ hamulcowy zaopatrzony jest we wspomaganie pneumatyczne oraz system ABS. Hamulce wszystkich trzech osi są bębnowe z automatycznym ustawieniem luzu bęben-szczęka. W samochodzie zamontowano pneumatyczny system uruchamiania hamulców, który zapewnia możliwość wyjazdu z garażu bezpośrednio po uruchomieniu silnika nawet po 12 godzinach postoju. Stalowy zbiornik paliwa mieści 200 l ON i zamocowany został po prawej stronie. Zbiornik na AdBlue znajduje się również z prawej strony i ma pojemność 47 l. Załoga ma do swojej dyspozycji jednomodułową, odchylaną, klimatyzowaną kabinę, typu Scania CG 16, z trzema stopniami wejściowymi wyposażonymi w oświetlenie.
Z przodu kabiny zamontowano zderzakowe działko wodno-pianowe Akron Fire Fox Style 3463 o wydajności 1700 l/min przy ciśnieniu 10 barów. Tam również znajduje się elektryczna wciągarka linowa SuperWinch typu Talon 18 o sile uciągu 8165 kg i 30-metrowej linie. Jej sterowanie odbywa się za pomocą pilota przewodowego. Nadwozie pożarnicze zostało zaprojektowane tak, by umożliwić łatwy do niego dostęp oraz przygotowane do łatwego demontażu wszystkich głównych elementów w przypadku ich uszkodzenia, jak i dla ułatwienia przeglądów serwisowych. To klasyczna zabudowa składająca się z trzech modułów: sprzętowego, modułu ze zbiornikami na środki gaśnicze i pompowo-sprzętowego. Szkielet modułu sprzętowego oraz pompowo-sprzętowego wykonano ze spawanych profili stalowych, a zewnętrzne i wewnętrzne ich poszycie z anodowanej blachy aluminiowej klejonej do szkieletu. Nadwozie ma pięć skrytek sprzętowych zamykanych żaluzjami aluminiowymi - po dwie z każdej strony pojazdu oraz jedną z tyłu. Użytkowy dach pojazdu pokryto aluminiową blachą ryflowaną, wykonaną w formie podestu roboczego wytrzymującego obciążenie 180 kg oraz masę przewożonego na nim sprzętu.
Z przodu na dachu modułu sprzętowego zamontowano sterowane elektrycznie działko wodno-pianowo-proszkowe z deflektorem Akron Trydent 3356 o wydajności od 1900 do 3800 l/min przy ciśnieniu 10 barów lub 9 kg/s proszku. Wojskowa lotniskowa Scania ma dwa kompozytowe zbiorniki na środki gaśnicze: na wodę (8045 l) i środek pianotwórczy (995 l). Dodatkowo ciężki lotniskowy samochód ratowniczo-gaśniczy wyposażono w agregat proszkowy Gloria PLA 250, w którym mieści się 250 kg proszku gaśniczego klasy BC SV (kompatybilnego z pianą). Jego wyrzut następuje za pomocą azotu przewożonego w butli o pojemności 20 l i ciśnieniu 150 barów. Sterowanie układem proszkowym odbywa się z panelu dotykowego. Pojazd wyposażono w dwuzakresową autopompę Ruberg R2-280/R2-40 o wydajności 5693 l/min przy ciśnieniu 8 barów lub 300 l/min przy ciśnieniu 40 barów. Układ wodno-pianowy wyposażony jest w zintegrowany z autopompą automatyczno-mechaniczny dozownik środka pianotwórczego Ruberg RFS 300. W tylnej bocznej skrytce zamontowano zwijadło szybkiego natarcia WISS z napędem elektrycznym, z gumowym wężem niskiego ciśnienia DN 25 o długości 60 m. Prawidłowe oświetlenie pojazdu podczas działań w porze nocnej zapewnia pięć lamp pola pracy LED oraz wysuwany pneumatycznie teleskopowy maszt oświetleniowy Fireco CS.8433.NE o wysokości 6 m od poziomu ziemi, z głowicą WISS z dwoma reflektorami LED.
Ciężki Samochód Ratowniczo-Gaśniczy Scania dla Wojskowej Ochrony Przeciwpożarowej
Ostatni z pojazdów, jaki trafił na wyposażenie jednostek Wojskowej Ochrony Przeciwpożarowej to ciężki samochód ratowniczo-gaśniczy. Pod jego zabudowę posłużyło również trzyosiowe podwozie Scania G 450 CB6x6HHZ. Napędzane jest takim samym silnikiem jak opisane wyżej pojazdy. Jedyna różnica związana jest z większym, 300-litrowym stalowym zbiornikiem na ON. Zbiornik na AdBlue mieści 47 l. I w tym aucie układ SCR wyposażony jest w system ogrzewania. Trzyosobowa załoga ma do dyspozycji jednomodułową, odchylaną, klimatyzowaną kabinę typu CG 16. Z przodu umieszczono, podobnie jak w pozostałych samochodach dostarczonych dla wojska, elektryczną wciągarkę SuperWinch Talon 18 o sile uciągu 8165 kg i linie o długości 30 m.
Nadwozie pożarnicze składa się z trzech modułów: sprzętowego, ze zbiornikami na środki gaśnicze i pompowo-sprzętowego. Szkielet pierwszego i ostatniego zbudowano ze spawanych profili stalowych, a zewnętrzne i wewnętrzne poszycie z anodowanej blachy aluminiowej klejonej do niego. Zabudowa ma pięć skrytek sprzętowych, po dwie z każdego boku i jedną z tyłu. Skrytki zamykane są wodo- i pyłoszczelnymi żaluzjami aluminiowymi z mechanicznymi układami ryglującymi. W środkowej części zabudowy umieszczono moduł ze zbiornikami na środki gaśnicze wykonanymi z kompozytu poliestrowo-szklanego. Zbiornik na wodę ma pojemność 10 000 l, jest izolowany termicznie, ma wewnętrzne falochrony, zawór całkowitego opróżniania, układ odpowietrzający, elektroniczny wskaźnik poziomu jego napełnienia oraz właz rewizyjny. Napełnianie z zewnętrznej sieci hydrantowej możliwe jest poprzez dwie nasady napełniania hydrantowego 75 mm. Zbiornik na środek pianotwórczy mieści 1000 l i stanowi integralną część zbiornika na wodę.
Pomimo zastosowania takiej samej jak w ciężkim lotniskowym samochodzie ratowniczo-gaśniczym dwuzakresowej autopompy Ruberg R2-280/R2-40, ma ona trochę inną wydajność - 6023 l/min przy ciśnieniu 8 barów lub 300 l/min przy 40 barach. Autopompa ma aż sześć nasad ssawnych 110 mm oraz cztery nasady tłoczne 75 mm (po dwie) i dwie 110 mm (po jednej). Układ wodno-pianowy wyposażony jest w zintegrowany z autopompą, automatyczno-mechaniczny dozownik środka pianotwórczego Ruberg RFS 300. Samochód wyposażony został w dwa działka: główne, wodno-pianowe Akron Deck Style 3440 o wydajności 4800 l/min, umieszczone na dachu zabudowy za kabiną, oraz działko zderzakowe wodno-pianowe Akron Fire Fox Style 3463 o wydajności 1700 l/min przy ciśnieniu 10 barów, zamontowane z przodu kabiny. Zunifikowane zostało także oświetlenie pojazdu podczas działań w porze nocnej, składające się z pięciu lamp pola pracy LED i wysuwanego pneumatycznie teleskopowego masztu oświetleniowego Fireco CS.8433.NE.
Lekki Samochód Ratowniczo-Gaśniczy Volkswagen Crafter dla OSP
Lekki samochód pożarniczy, który będzie wykorzystywany podczas m.in. gaszenia pożarów, wypadków drogowych, podtopień oraz usuwaniu skutków burz i silnych wiatrów, trafił do Ochotniczej Straży Pożarnej w Górnikach. Samochód ratowniczo-gaśniczy Volkswagen Crafter kosztował 505 510 zł. Dofinansowanie z Gminy Bytom wyniosło 200 tys. zł, z Województwa Śląskiego - 140 tys. zł, a z Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Katowicach - 100 tys. zł. Pojazd VW Crafter 35 4x4 w zabudowie kontenerowej wyposażony jest w sprzęt umożliwiający jego wykorzystanie podczas akcji z zakresu ratownictwa technicznego, drogowego, gaszenia pożarów, podtopień, usuwaniu skutków burz i silnych wiatrów oraz zagrożeń stwarzanych przez owady.
Rola Wozów Strażackich z Hakami i Drabinami w Akcjach Ratowniczych
Strażak to zawód wymagający specjalistycznego sprzętu dostosowanego do walki z szerokim wachlarzem sytuacji kryzysowych. Wśród arsenału narzędzi i pojazdów wykorzystywanych przez strażaków, jednym z najbardziej kultowych i wszechstronnych jest właśnie wóz strażacki z hakiem i drabiną. Od walki z potężnymi pożarami po przeprowadzanie skomplikowanych operacji ratunkowych, pojazdy te są niezastąpionym wyposażeniem w rękach strażaków.
Wszechstronność wozów strażackich z hakami i drabinami sprawia, że są one niezastąpione w różnych sytuacjach awaryjnych. Podczas akcji gaśniczych wozy strażackie z hakami i drabinami często pełnią funkcję centrów dowodzenia, koordynując działania wielu zespołów strażackich i zapewniając wsparcie, takie jak zrzucanie wody z powietrza. Oprócz gaszenia pożarów, wozy strażackie z drabiną i hakiem są często wykorzystywane w specjalistycznych akcjach ratowniczych, w tym w akcjach ratunkowych z wysokich budynków lub klifów, w okopach oraz w ewakuacji osób z przestrzeni zamkniętych. Pomimo postępu technologicznego i wprowadzenia specjalistycznego sprzętu gaśniczego, wozy strażackie z hakami i drabinami pozostają niezbędne we współczesnych operacjach gaśniczych.
Ponadto, wozy strażackie z hakami i drabinami odgrywają kluczową rolę w działaniach edukacyjnych i edukacyjnych na rzecz społeczności. Straż pożarna często wykorzystuje te pojazdy do publicznych pokazów i wydarzeń edukacyjnych, prezentując swoje możliwości i podnosząc świadomość na temat bezpieczeństwa pożarowego i zapobiegania mu. Podsumowując, wóz strażacki z hakiem i drabiną jest symbolem zaangażowania strażaków w ochronę życia i mienia. Od skromnych początków do współczesnej wersji, ten kultowy pojazd ewoluował, aby sprostać stale zmieniającym się wymaganiom straży pożarnej i akcji ratowniczych.
