Kocioł Zębiec Merkury to stalowy kocioł grzewczy, który łączy w sobie nowoczesne rozwiązania automatycznego spalania z tradycyjną możliwością użytkowania. Przeznaczony jest do centralnego ogrzewania różnego rodzaju obiektów, w tym domów jednorodzinnych, pawilonów handlowych, usługowych, garaży oraz pomieszczeń gospodarczych. Jest to kocioł na ekogroszek z górnym spalaniem paliw stałych i wydłużonym obiegiem spalin, należący do linii Zębiec SuperNova, co oznacza, że jest urządzeniem całkowicie zautomatyzowanym.
Charakterystyka i Budowa Kotła Zębiec Merkury
Kluczową cechą kotła Merkury jest jego dwupaleniskowa konstrukcja, która umożliwia elastyczne podejście do spalania paliwa. Kocioł posiada:
- Palenisko retortowe: Przeznaczone do automatycznego spalania paliw stałych, takich jak węgiel kamienny sortymentu ekogroszek (uziarnienie 8 - 20 mm lub 8 - 31,5 mm) oraz pellety. Charakterystyczną cechą tego paleniska jest jego samooczyszczający się mechanizm, który spala porcje węgla niezbędne do osiągnięcia zadanej temperatury wody w kotle. Paliwo jest pobierane automatycznie z zasobnika przez podajnik ślimakowy, który należy uzupełniać w miarę potrzeby.
- Ruszt stały wodny: Umiejscowiony ponad paleniskiem retortowym, pozwala na spalanie paliw stałych w sposób tradycyjny. Można na nim palić węgiel kamienny, drewno i koks opałowy. Ta opcja jest szczególnie korzystna w przypadku braku zasilania elektrycznego.
Kocioł zbudowany jest z atestowanych blach kotłowych, co gwarantuje jego trwałość. Producent udziela 24-miesięcznej gwarancji od daty zakupu na trwałość i sprawne działanie kotła.
Eksploatacja i Zalecane Paliwo
Piec Zębiec Merkury 18 kW (klasa 3) jest przeznaczony głównie do spalania ekogroszku. Z doświadczeń użytkowników wynika, że wybór odpowiedniego węgla ma kluczowe znaczenie dla bezproblemowej pracy. Węgiel kategorii 31 lub 32 jest wysoce rekomendowany, zapewniając płynne spalanie. Przykładowo, węgiel kategorii 34 z Rydułtów, choć kaloryczny, potrafi się spiekać, co prowadzi do zawieszania się paliwa na ruszcie i konieczności jego częstego ręcznego rozbijania (co 1-1,5 godziny).
Piec pracuje w układzie zamkniętym, wyposażony w dwa naczynia przeponowe (łącznie 220 litrów) oraz dwa zawory bezpieczeństwa na 2,5 bara. Wymagana przez producenta wężownica schładzająca jest istotna dla uzyskania gwarancji w układzie zamkniętym. Dzięki niej piec nagrzewa się do 60 stopni Celsjusza w około 10-15 minut od rozpalenia.
Obsługa kotła w trybie automatycznym ogranicza się do okresowego napełniania kosza zasypowego paliwem oraz mniej więcej raz w tygodniu gruntownego czyszczenia pieca z popiołu. Smoła osadza się zazwyczaj tylko w komorze zasypowej. W przypadku pojawienia się lekkiego dymienia z komina, może to sygnalizować zawieszenie się węgla, co wymaga jego rozbicia. Użytkownicy zwracają uwagę na potencjalny zapach smoły w kotłowni po załadunku paliwa.
Systemy Sterowania i Czujniki
Pracę kotła Zębiec Merkury reguluje sterownik, który sekwencyjnie włącza podajnik i wentylator. Kocioł Merkury wyposażony jest w liczne zabezpieczenia i czujniki, które reagują odpowiednio, zapewniając prawidłowe i bezpieczne działanie. Należą do nich m.in. czujnik przegrzania silnika oraz czujnik temperatury rury kosza.

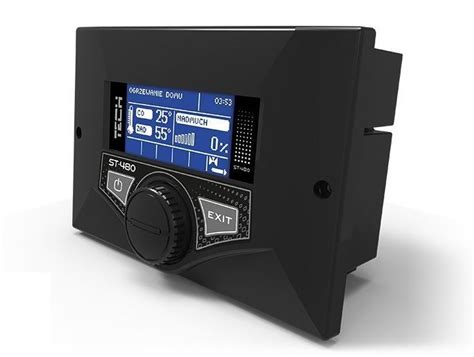

Dzięki zastosowaniu sterownika TECH ST-480 praca kotła jest w pełni kontrolowana, a jego użytkowanie całkowicie bezpieczne. Model ST-480 z PID, w połączeniu z regulatorem pokojowym ST-292, stanowi często spotykane zestawienie. Warto pamiętać, że sterownik ST-480D nie odczytuje temperatury spalin.
Użytkownicy wskazują, że najlepsze rezultaty osiąga się przy regulatorze TECH 2801 z OT, który oferuje pełną kontrolę nad kotłem, krzywymi grzewczymi oraz czasami pracy zarówno centralnego ogrzewania (c.o.), jak i ciepłej wody użytkowej (c.w.u.). Wyświetla on te same kody błędów co kocioł i pozwala na podgląd rzeczywistej temperatury kotła, wody oraz pogodówki, a także sygnalizuje pracę palnika i pompy kotłowej.
Integracja z Systemem Grzewczym
Kocioł Zębiec Merkury jest często integrowany z rozbudowanymi systemami grzewczymi. Ciepła woda z pieca zasila od góry bufor. Z drugiej strony bufora, zazwyczaj izolowanego kilkoma warstwami wełny, znajduje się pompa do ciepłej wody użytkowej (CWU) oraz elektroniczna pompa zasilająca grzejniki. W systemie z buforem i sterownikiem zazwyczaj potrzebne są dwie pompy.
W przypadku systemów z podłogówką i grzejnikami, które są zasilane z tej samej nitki instalacji, stosuje się zespół mieszający, np. Rehau. Grzejniki płytowe są wyposażone w zawory termostatyczne.
Sterowniki TECH, takie jak ST-292 v2 (dostępny również jako regulator pokojowy Termet), mogą być połączone z zewnętrznymi czujnikami, choć w przypadku regulatorów TECH oryginalny czujnik temperatury zewnętrznej pełni wyłącznie rolę informacyjną. W rozbudowanych instalacjach z wieloma strefami, np. 4 strefy podłogówki i 4 strefy grzejników, sterowniki pokojowe (np. L4x wifi podpięty do Tech ST-555p) mogą zgłaszać niedogrzanie w pomieszczeniach.
Czujniki i Ich Znaczenie
Poprawna praca kotła i całego systemu grzewczego w dużej mierze zależy od prawidłowego działania czujników:
- Czujniki temperatury: Są kluczowe dla monitorowania i regulacji. Przykładowo, czujnik temperatury c.o. zamontowany na rurze może pokazywać temperaturę o 5-7 stopni niższą niż analogowy wskaźnik na kotle. W sterownikach TECH ST-37 (roczniki 2007) stosowano czujniki NTC 10kΩ. Nieprawidłowe wartości rezystancji czujnika (np. za duża dla PT1000) mogą prowadzić do błędów (np. E4/E5 w ST-22) lub alarmów (np. "Wentylator Wzrost temp." w ST-85zPID).
- Czujnik spalin: Jego prawidłowe działanie jest ważne dla optymalizacji spalania. Sterownik TECH ST-88, podłączony do kotła i czujnika, potrafi prawidłowo odczytywać temperaturę spalin. Firma TECH Controllers stosuje jeden rodzaj czujnika spalin do wszystkich produkowanych przez siebie sterowników.
- Czujnik podajnika ("strażak"): Jest to istotny element kontrolny, który musi być podpięty lub zmostkowany. Awaria sygnału z czujnika podajnika może powodować "głupienie logiki" sterownika (np. ST-480zPID, ST-880zPID).
- Termostat zabezpieczający (termik STB): W przypadku przegrzania lub awarii, termik STB (np. WYF95PE-ZS4) rozwierany, co prowadzi do wyłączenia pieca i wyświetlenia komunikatu "termik rozwarty".
Problemy z czujnikami, takie jak załamane przewody lub uszkodzenia, mogą prowadzić do błędnych odczytów i nieprawidłowego działania całego systemu. W przypadku sterowników TECH ST-28, niekiedy wentylator rozłącza się dopiero po osiągnięciu temperatury o 5 stopni wyższej od zadanej, nawet po przywróceniu ustawień fabrycznych.
ST 480, praca PID korekta parametrów podajnika - ochłodzenie.
Dodatkowe Elementy i Regulacje
Miarkowniki ciągu, takie jak Honeywell, są rekomendowane ze względu na szeroką i elastyczną regulację temperatury (np. między 80 a 90 stopni). W instalacjach z zaworem trój- lub czterodrogowym z siłownikiem, opcja "pompa zawory" w sterowniku może wywoływać komunikat o braku czujnika, jeśli nie jest on podłączony.
Do regulacji pogodowej podłogówką, jeśli kocioł nie obsługuje siłownika ani czujnika podłogówki, może być konieczna wymiana termostatycznego zaworu czterodrogowego na regulacyjny z siłownikiem oraz zakup odpowiedniego regulatora pogodowego. Można również zainstalować sam siłownik w połączeniu z oddzielnym regulatorem pogodowym.
