Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza i opatentowane w Szwajcarii w 1890 roku, zyskały szerokie rozpowszechnienie w wielu krajach europejskich jako standardowe złącze do węży i armatury strażackiej. Z tego względu popularnie określane są jako złącza strażackie lub złącza hydrantowe (nasady hydrantowe).

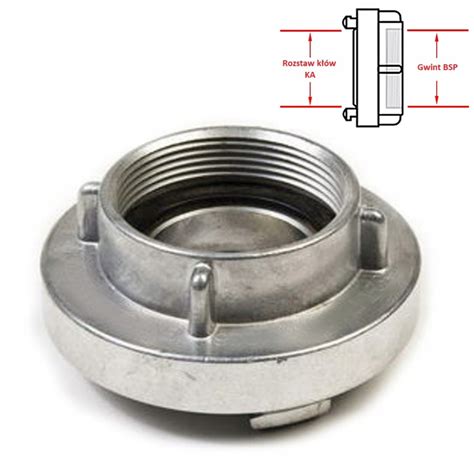

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Złącza STORZ posiadają dwa zaczepy umieszczone na obrotowej nasadzie nałożonej na końcówkę do węża i zabezpieczonej pierścieniem z drutu, lub dwa zaczepy umieszczone na stałej nasadzie z gwintem nakręconej na gwint instalacji rurowej, na przykład hydrantu.
Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Kluczowe zalety złączy STORZ to szybkość łączenia - do całkowitego połączenia potrzeba jedynie 1/4 obrotu. System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu.
Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały sypkie. Prostota budowy i łatwość użytkowania to cechy, którymi charakteryzują się dostępne złącza STORZ.
Rodzaje i Wykonanie Złączy STORZ
Złącza STORZ występują na rynku w dwóch rodzajach wykonania: złącza odkuwane (według norm, np. DIN) oraz złącza odlewane. Różnią się one metodą produkcji oraz parametrami pracy.
Złącza Odkuwane
Złącza odkuwane charakteryzują się znacznie większą wytrzymałością i niezawodnością. W ofercie Tubes International standardowymi złączami są wysokiej jakości złącza odkuwane o ciśnieniu roboczym do 16 bar. Wysokogatunkowa seria złączy produkowanych w wersji kutej zapewnia szybkie i łatwe łączenie przewodów giętkich. Bezproblemowa obsługa i chroniący uszczelnienie system łączenia obu elementów złączki to ich dodatkowe atuty.
Złącza Odlewane
Złącza odlewane charakteryzują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań ze względu na kruchość elementów.
Ciężkie przemysłowe zastosowania determinują użycie rozwiązań solidnych i wysoce bezawaryjnych. Dlatego też dostępne złącza STORZ wykonane są z najwyższej klasy aluminium w precyzyjnym procesie produkcyjnym. Dodatkowo wyposażone są w specjalne uszczelki podwyższające ich szczelność, dzięki czemu ich ciśnienie robocze wynosi aż 6 bar. W przypadku niektórych modeli spotkamy jeszcze pierścień oporowy wykonany z twardego drutu ze stali ocynkowanej.
Uszczelnienia w Złączach STORZ
Standardowym uszczelnieniem jest uszczelka wargowa, odporna na podciśnienie, przeznaczona dla węży ssawno-tłocznych. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają uszczelkę nieodporną na podciśnienie.
Złącza aluminiowe STORZ posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR), złącza mosiężne czarną uszczelkę z NBR, a złącza nierdzewne uszczelkę z Vitonu (FKM).
Złącza wykonane ze stali szlachetnej, z uszczelnieniem z Vitonu, przeznaczone są do pracy z agresywnymi chemicznie substancjami, szeroko stosowanymi w przemyśle chemicznym. Aby złącze mogło pracować z substancjami spożywczymi, należy zastosować uszczelki dopuszczone do kontaktu z żywnością.
Viton (FPM/FKM) to fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne oraz niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe, stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną.
Materiały Wykonania Złączy Nierdzewnych
Stal szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji.
Złącza wykonane ze stali szlachetnej (np. V4A) są przeznaczone do pracy z ciśnieniem roboczym do 16 bar i temperaturą roboczą od -15°C do +200°C. Zastosowanie złączy Storz ze stali nierdzewnej obejmuje transport wody pitnej, konstrukcje instalacji, a także wykorzystanie w straży pożarnej jako złącza strażackie.
Zastosowania Złączy STORZ
Złącza STORZ to uniwersalne elementy łączeniowe stosowane w różnych gałęziach przemysłu i w systemach przeciwpożarowych. Dzięki swojej wszechstronnej konstrukcji umożliwiają szybkie i pewne łączenie węży i przewodów, co jest kluczowe w sytuacjach wymagających niezawodności i szybkości działania.
Obecnie złącze strażackie STORZ znajduje zastosowanie nie tylko w systemach przeciwpożarowych, ale również jako złącze ogólnoprzemysłowe w wielu innych dziedzinach.
Główne Obszary Zastosowań:
- Systemy przeciwpożarowe: do łączenia węży pożarniczych oraz instalacji gaśniczych. Profesjonalne złącza strażackie mają kluczowe znaczenie podczas prowadzenia akcji gaśniczych i ratowniczych. Ich właściwy dobór pozwala na szybkie uruchomienie systemu zasilania w wodę, a także minimalizuje ryzyko wycieków.
- Przemysł chemiczny: w transporcie cieczy chemicznych i substancji wymagających szczególnej szczelności. Złącza te są stosowane do przemysłowego transportu agresywnych chemicznie płynów i substancji sypkich w przemyśle, asenizacji, ochronie środowiska, przemyśle chemicznym czy transporcie morskim.
- Przemysł wodociągowy: przy przesyłaniu wody w systemach irygacyjnych oraz wodociągach.
- Budownictwo: w pompach przemysłowych i systemach odwadniających.
- Rolnictwo: systemy nawadniające.
- Przemysł spożywczy: przy zastosowaniu odpowiednich uszczelek.
Złącza STORZ charakteryzują się dużą, niezaburzoną średnicą przelotu, co zapewnia niezakłócony przepływ medium, kluczowy dla wydajności i efektywności.
Ze środka pożaru. Leśnicy o walce z ogniem
Specyfika Produktów i Doradztwo
MiDaTech od lat dostarcza najwyższej klasy złącza strażackie, w tym także złącza STORZ, Klientom stawiającym przede wszystkim na topową jakość. Oferowane przez nas produkty cieszą się olbrzymim uznaniem w jednostkach straży pożarnej, służbach ratowniczych oraz w branży przemysłowej, łącząc trwałość, szczelność oraz łatwość montażu i demontażu, a to pozwala na szybką obsługę systemów pożarniczych.
Nasi specjaliści doradzą w wyborze odpowiedniego złącza strażackiego, uwzględniając przepływ wody, ciśnienie, a także typ zastosowania. Wysoka jakość produktów MiDaTech oraz indywidualne podejście do Klienta przekładają się na to, że złącza strażackie i złącza STORZ z naszego sklepu cieszą się olbrzymim powodzeniem.
FAQ - Pytania i Odpowiedzi
- #1 Do jakich zastosowań służą złącza strażackie?
- Do połączeń węży pożarniczych, hydrantów, pomp wodnych oraz systemów gaśniczych w jednostkach straży pożarnej i przemyśle.
- #2 Jak dbać o złącze strażackie?
- Regularnie czyścić, smarować uszczelki, przechowywać w suchym miejscu i kontrolować szczelność po użyciu.
- #3 Czy złącza STORZ wymagają specjalistycznych narzędzi do montażu?
- Złącza STORZ łączy się w prosty sposób, obracając je ręcznie lub za pomocą klucza hakowego.
