Współczesne systemy sygnalizacji pożaru (SSP) stanowią kluczowy element strategii bezpieczeństwa, chroniąc ludzi i mienie przed skutkami pożarów. Ich niezawodność zależy od wielu czynników, w tym od precyzyjnego wyboru i integracji odpowiednich modułów. W kontekście rozwiązań firmy Siemens, szczególną rolę odgrywają moduły pożarowe z funkcją przekaźnikową, które umożliwiają sterowanie urządzeniami zewnętrznymi, często zasilanymi napięciem 230V.
Obowiązkiem właścicieli obiektów, zwłaszcza budynków użyteczności publicznej, jest zabezpieczenie powierzchni przed pożarem. Dostępne na rynku zaawansowane systemy sygnalizacji pożaru są skutecznym narzędziem, które pozwala zachować mienie oraz zwiększa bezpieczeństwo pracowników i innych osób przebywających na terenie zakładu czy firmy. Głównym zadaniem SSP jest zaalarmowanie właścicieli, zarządcy budynku lub straży pożarnej o bezpośrednim zagrożeniu wynikającym z zaprószenia ognia. Alarm akustyczny lub akustyczno-optyczny pozwala błyskawicznie reagować na pożar.
Moduły Przekaźnikowe Siemens dla Systemów Pożarowych
Na poprawne funkcjonowanie systemu sygnalizacji pożaru ma wpływ wiele czynników, ale najważniejszy jest wybór jego modułów i dopasowanie ich do potrzeb użytkownika, a także rzetelne i fachowe wykonanie instalacji. Szczególne znaczenie ma też zapewnienie wszystkich zgodności prawnych i formalnych. Tylko po spełnieniu wszystkich tych wytycznych zyskuje się pewność ochrony dóbr materialnych i ludzi. Moduły monitorujące i sterujące to niewielkie, lecz bardzo ważne komponenty systemów sygnalizacji pożarów. Tego typu moduły odpowiadają za sterowanie i monitorowanie wszystkich urządzeń peryferyjnych oraz za integrację urządzeń i systemów w danym budynku.
Z3B171 Moduł 1 Przekaźnika (250VAC / 10A)
Z3B171 to moduł przekaźnika 250VAC / 10A marki Siemens, zaprojektowany jako element rozszerzający funkcjonalność systemów sygnalizacji pożaru. Urządzenie jest aktywowane przez wyjście sterujące centrali pożarowej i umożliwia niezawodne sterowanie zewnętrznymi urządzeniami.

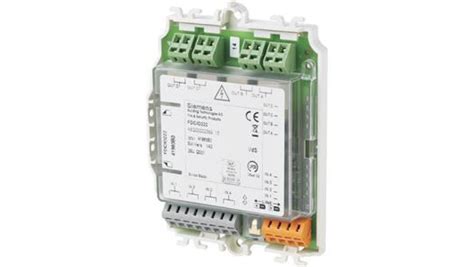

FDCIO222 Moduł 4 Wejścia / 4 Wyjścia (4A / 250VAC)
Moduł wejść/wyjść FDCIO222 to zaawansowane urządzenie do podłączenia 4 niezależnych, bezpotencjałowych, styków przełączalnych. Służy do monitorowania stanów technicznych, takich jak stan drzwi czy sterowanie wentylacją, a także do monitorowania uaktywnionych systemów, na przykład tryskaczowych. Moduł posiada 4 wejścia oraz 4 wyjścia o parametrach 4A / 250VAC, co czyni go wszechstronnym w zastosowaniach wymagających sterowania urządzeniami zasilanymi napięciem sieciowym.
FCA1203-Z1 Karta Wyjść 2M 2R
FCA1203-Z1 to karta wyjść 2M 2R marki Siemens, zaprojektowana do zastosowań w systemach sygnalizacji pożaru z serii Cerberus PRO oraz Cerberus FIT. Urządzenie rozszerza funkcjonalność central pożarowych, umożliwiając sterowanie różnego rodzaju urządzeniami.
Przekaźnik Pomocniczy Siemens 4NO 230V AC (3RH2140-1AP00)
Przekaźnik pomocniczy Siemens o numerze katalogowym 3RH2140-1AP00 to wysokiej klasy komponent z rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających układach sterowania i automatyki przemysłowej, w tym jako element wspierający systemy bezpieczeństwa pożarowego. Urządzenie charakteryzuje się kompaktową budową w rozmiarze S00, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności. Wyposażony w cztery styki zwierne (4NO), przekaźnik ten umożliwia jednoczesne sterowanie wieloma obwodami pomocniczymi.
Opis i Kluczowe Cechy
- Napięcie sterujące: Cewka zasilana napięciem przemiennym 230V AC o częstotliwości 50/60 Hz zapewnia kompatybilność ze standardowymi sieciami energetycznymi.
- Konfiguracja styków: Układ 4NO (cztery styki normalnie otwarte) pozwala na efektywne powielanie sygnałów i realizację złożonych zależności logicznych.
- Technologia połączeń: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, co jest kluczowe w środowisku przemysłowym.
- Trwałość mechaniczna: Wysoka odporność na zużycie mechaniczne i elektryczne przekłada się na długi okres eksploatacji bez konieczności częstych konserwacji.
Zgodność z Normami
Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przekaźnik spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia UL i CSA, co umożliwia jego stosowanie w maszynach przeznaczonych na rynki globalne. Stopień ochrony obudowy zapewnia bezpieczeństwo obsługi oraz ochronę przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.
Zastosowanie
Przekaźnik pomocniczy 3RH2140-1AP00 znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce budynkowej i procesowej. Jego głównym zadaniem jest szybkie sterowanie aparaturą łączeniową o większej mocy, taką jak styczniki główne. Idealnie sprawdza się w procesach zapamiętywania i sygnalizowania stanów pracy maszyn, powielania sygnałów z czujników do sterowników PLC oraz w realizacji układów blokad bezpieczeństwa. Dzięki szybkiemu czasowi odpowiedzi, urządzenie jest niezastąpione w systemach wymagających precyzyjnej koordynacji czasowej, w tym w rozbudowanych instalacjach bezpieczeństwa pożarowego.
Wskazówki Montażowe
Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN 35 mm, co zapewnia szybką instalację i łatwą wymianę komponentu. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu. Przekaźnik w rozmiarze S00 może być montowany w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku gęstej zabudowy. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania cewki odpowiada wartości znamionowej 230V AC.
FAQ (Często Zadawane Pytania)
- Czy do przekaźnika można dołożyć dodatkowe styki? Tak, konstrukcja serii SIRIUS 3RH2 pozwala na montaż bloków styków pomocniczych montowanych od czoła, co zwiększa elastyczność konfiguracji.
- Jaki jest typ połączenia w tym modelu? Model 3RH2140-1AP00 wykorzystuje klasyczne połączenie śrubowe, które jest cenione za uniwersalność i pewność styku.
- Czy przekaźnik posiada wbudowane zabezpieczenie przeciwprzepięciowe? Standardowo przekaźnik nie posiada wbudowanego ogranicznika przepięć, jednak istnieje możliwość doposażenia go w dedykowany moduł.
Zintegrowane Systemy Sygnalizacji Pożaru Cerberus PRO i Cerberus FIT
Wymienione moduły przekaźnikowe i karty wyjść firmy Siemens są integralną częścią zaawansowanych systemów sygnalizacji pożaru, takich jak Cerberus PRO i Cerberus FIT. System Cerberus PRO 50 Point Panel System (UL) zapewnia niezbędne bezpieczeństwo przeciwpożarowe w małych i średnich obiektach handlowych. Ten inteligentny system wykrywania pożaru jest kluczowym elementem ogólnej strategii bezpieczeństwa pożarowego i życia. Pożary mogą spowodować znaczne szkody dla ludzi, majątku i ciągłości działania, dlatego system wykrywa oznaki pożaru tak wcześnie, jak to możliwe, zwiększając szanse na zapewnienie bezpieczeństwa.
System obsługuje do 50 adresowalnych urządzeń w obwodach klasy A lub klasy B, oferując kompleksowy zasięg. Jego niestandardowa konstrukcja pozwala na łatwą dystrybucję czujników i modułów, dostosowując się do unikalnych wyzwań budowlanych. Systemy są w pełni kompatybilne z zaawansowanymi, standardowymi urządzeniami oraz urządzeniami serii H. Umożliwiają integrację mieszanych pętli funkcjonalności, co pozwala na mieszanie i dopasowywanie detektorów i modułów w obwodach.
Dodatkowo, elastyczność w projektowaniu systemów wielopiętrowych może być zwiększona przez wykorzystanie zasilacza PAD-5, który oferuje możliwość izolacji urządzenia i opatentowaną przez Siemens technologię Boost, zwiększającą niezawodność i wydajność systemu.
