Systemy wentylacji pożarowej stanowią kluczowy element bezpieczeństwa w nowoczesnych obiektach budowlanych, w szczególności w garażach zamkniętych. Ich głównym zadaniem jest umożliwienie sprawnej ewakuacji ludzi, ograniczenie rozprzestrzeniania się dymu oraz wsparcie ekip ratowniczo-gaśniczych poprzez usuwanie toksycznych gazów i obniżanie temperatury powietrza.
Podstawy prawne i wymagania funkcjonalne
Zgodnie z rozporządzeniem w sprawie warunków technicznych, wymagania stawiane wentylacji garażu zależą od jego lokalizacji, rodzaju i wielkości. W garażach zamkniętych o powierzchni przekraczającej 1500 m² konieczne jest stosowanie samoczynnych urządzeń oddymiających.
Wymagania dla systemów wentylacji pożarowej mają charakter funkcjonalny. Oznacza to, że ustawodawca określa cel zastosowania systemu, a za jego skuteczność odpowiada projektant. Aby system został uznany za efektywny, musi zapewnić:
- Widoczność na drodze ewakuacyjnej (do wysokości 1,8 m) nie mniejszą niż 10 m.
- Temperaturę powietrza nieprzekraczającą 60°C.
- Możliwość dotarcia służb ratowniczych do źródła ognia w czasie nie krótszym niż 15 minut.
Wentylacja kanałowa: zasada działania
Wentylacja kanałowa (przewodowa) jest najczęściej stosowanym typem wentylacji oddymiającej w garażach. System ten usuwa dym bezpośrednio spod stropu za pomocą rozprowadzonych przewodów wentylacyjnych wyposażonych w kratki wyciągowe.
Specyfika systemu kanałowego:
- Warstwowość: Podczas pracy systemu tworzą się dwie przestrzenie: warstwa podsufitowa z gorącymi gazami oraz wolna od dymu warstwa czystego powietrza przy posadzce.
- Zastosowanie: System jest zalecany w garażach o wysokości powyżej 2,9 m, gdzie możliwe jest utrzymanie dymu na pożądanej wysokości (ok. 2,20 m - 2,50 m).
- Wielofunkcyjność: Często pełni funkcję wentylacji bytowej, co wymaga od urządzeń szerokiej charakterystyki pracy, zapewniającej odpowiedni spręż i wydatek w obu trybach.
Wentylacja strumieniowa: charakterystyka i zjawiska fizyczne
System wentylacji strumieniowej (wzdłużnej) opiera się na przetłaczaniu powietrza całym przekrojem poprzecznym garażu do punktów wyciągowych. Wykorzystuje on zjawisko indukcji powietrza, dzięki czemu masa powietrza przemieszczająca się wokół wentylatora jest wielokrotnie większa niż ilość powietrza bezpośrednio przez niego przetłaczanego.
Kluczowe aspekty techniczne:

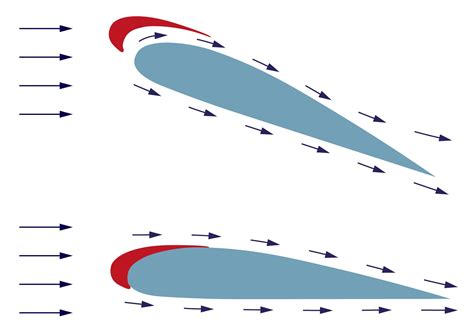

- Zjawisko Coanda: Wykorzystywane do „przyklejenia” strumienia powietrza do sufitu i jego wydłużenia, co pozwala na skuteczniejsze usuwanie dymu.
- Wysokość garażu: Rozwiązanie to sprawdza się w garażach o ograniczonej wysokości (poniżej 2,9 m), gdzie wykonanie skutecznego systemu kanałowego byłoby niemożliwe.
- Strategia działania: W początkowej fazie pożaru wentylatory strumieniowe są wyłączone, aby nie mieszać dymu z powietrzem. Uruchamia się je dopiero po ewakuacji ludzi, aby wytworzyć efekt tłoka i skierować dym w stronę wentylatorów wyciągowych.
Weryfikacja skuteczności: symulacje CFD
Ze względu na złożoność zjawisk fizycznych podczas pożaru, weryfikacja założeń projektowych opiera się coraz częściej na metodach Inżynierii Bezpieczeństwa Pożarowego, w szczególności na analizach CFD (Computational Fluid Dynamics). Pozwalają one na modelowanie rozkładu temperatury, prędkości przepływu i stężenia dymu w czasie rzeczywistym.
| Cecha | Wentylacja kanałowa | Wentylacja strumieniowa |
|---|---|---|
| Wymagana wysokość garażu | Powyżej 2,9 m | Możliwa przy niskich stropach |
| Sposób usuwania dymu | Przewody z kratkami wywiewnymi | Efekt tłoka (wentylatory strumieniowe) |
| Główne ograniczenie | Konieczność zachowania warstwy bezdymnej | Ryzyko mieszania dymu przy złej konfiguracji |
Wybór odpowiedniego systemu powinien być zawsze poprzedzony analizą indywidualnych uwarunkowań obiektu, ze szczególnym uwzględnieniem czasu ewakuacji oraz łatwości dostępu ekip gaśniczych do źródła ognia.
