Podnośniki strażackie stanowią kluczowy element wyposażenia jednostek ratowniczych, umożliwiając prowadzenie działań na wysokościach w różnorodnych sytuacjach kryzysowych. Od ratowania ludzi uwięzionych w wyniku wypadków, przez działania podczas klęsk żywiołowych, po zabezpieczanie obiektów przemysłowych - ich wszechstronność jest nieoceniona.
Rodzaje podnośników strażackich
Wśród dostępnych na rynku podnośników strażackich można wyróżnić kilka głównych kategorii, różniących się konstrukcją, zastosowaniem i parametrami technicznymi.
Podnośniki hydrauliczne
Podnośniki hydrauliczne to popularny typ sprzętu, charakteryzujący się dużą siłą i możliwościami rozpierania, porównywalnymi do narzędzi hydraulicznych. Ich kluczową zaletą jest brak potrzeby zasilania zewnętrznego, co znacząco ułatwia i rozszerza ich wykorzystanie w każdych warunkach.
Konstrukcja podnośników hydraulicznych
Podstawę konstrukcji podnośnika hydraulicznego stanowi podwozie, na którym zabudowany jest cały pojazd pożarniczy. Podwozie może być typu miejskiego, uterenowionego lub terenowego, w zależności od przeznaczenia pojazdu. Drugim kluczowym elementem jest zabudowa, zazwyczaj wykonana z elementów aluminiowych, co przekłada się na zmniejszenie masy całkowitej pojazdu. W zabudowie znajdują się skrytki na sprzęt, zabezpieczone aluminiowymi, bryzgoszczelnymi żaluzjami. Stabilność drabiny podczas pracy zapewniają podpory hydrauliczne, przymocowane do ramy podwozia i wykonane z elementów stalowych.
Główne komponenty podnośnika
Najważniejszym elementem każdego podnośnika hydraulicznego jest tzw. „zestaw ramienia teleskopowego”. Składa się on z obrotnicy, kozła oraz samego ramienia teleskopowego. Ramię jest zespołem teleskopowych segmentów stalowych, osadzonych na koźle, i zawsze wyposażone jest w kosz ratowniczy. Standardem stały się ramiona o konstrukcji tzw. Z zasady podnośniki hydrauliczne, podobnie jak drabiny mechaniczne, nie posiadają zbiorników na wodę ani autopomp.
Podnośniki z drabiną mechaniczną

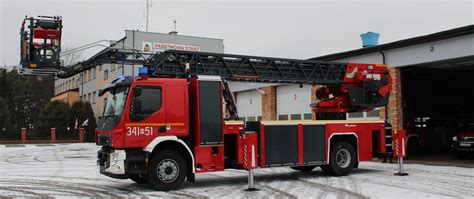

Ten typ podnośników łączy cechy podnośnika hydraulicznego z drabiną mechaniczną, oferując wszechstronne możliwości działania. Przykładem takiego rozwiązania jest podnośnik z drabiną mechaniczną renomowanej firmy Metz, zamontowany na podwoziu Mercedes-Benz.
Przykład zastosowania podnośnika z drabiną
Ochotnicza Straż Pożarna w Skolimowie wzbogaciła się o nowy podnośnik z drabiną mechaniczną, który jest pierwszym tego typu wozem w gminie Konstancin-Jeziorna. Samochód ten, choć wyprodukowany w 2005 roku, charakteryzuje się doskonałym stanem technicznym i wizualnym. Drabina posiada wysięg 31 metrów i jest wyposażona w 3-osobowy kosz ratowniczy z możliwością montażu działka wodno-pianowego, wentylatora oddymiającego oraz noszy do ewakuacji poszkodowanych.
Charakterystyka techniczna
Podnośnik kosztował 560 tys. zł, a jego zakup był możliwy dzięki wsparciu finansowemu gminy Konstancin-Jeziorna oraz środkom własnym jednostki. Obecnie strażacy przechodzą szkolenie z obsługi nowego pojazdu, który po zakończeniu prac zostanie włączony do podziału bojowego.
Specjalistyczne podnośniki
Na rynku dostępne są również specjalistyczne podnośniki, zaprojektowane z myślą o konkretnych zastosowaniach, jak na przykład podnośnik Hi-Lift First Responder 48", który został zaprojektowany przez strażaków ze Stanów Zjednoczonych. Jest to narzędzie wykonane ze stali, żeliwa i aluminium o dużej wytrzymałości, przeznaczone do ratowania uwięzionych osób w wypadkach, katastrofach budowlanych czy klęskach żywiołowych.
Zaawansowane konstrukcje i innowacje
Producenci sprzętu pożarniczego stale pracują nad innowacjami, które zwiększają możliwości i bezpieczeństwo podnośników strażackich. Przykładem takich rozwiązań są nowe generacje podnośników hydraulicznych dla straży pożarnych, wyróżniające się innymi rozwiązaniami konstrukcyjnymi, zastosowaniem nowych technologii i materiałów oraz unikalnym designem.
Podnośniki o dużych parametrach roboczych
Fabryka Maszyn Bumar-Koszalin SA, należąca do grupy WISS, skonstruowała i wyprodukowała ciężkie podnośniki hydrauliczne z drabiną PTM-44D o wysokości roboczej wynoszącej 44 metry i ratowniczej 42 metry. Nigdy wcześniej w Polsce nie wyprodukowano podnośników o takich parametrach.
Specjalistyczne podwozia i układy jezdne
W celu zapewnienia optymalnej zwrotności i manewrowości, podwozia podnośników często wyposażane są w zaawansowane układy jezdne. Przykładem jest pięcioosiowe podwozie Scania P450, które posiada trzy osie skrętne, ułatwiające manewrowanie w trudnych warunkach. Ta konstrukcja, mimo imponujących rozmiarów, pozwala na złożenie pojazdu do wysokości zaledwie 4 metrów.
Produkcja Scania od środka: Proces produkcyjny w fabryce ciężarówek
Modułowa budowa podwozi Scania
Pojazdy ciężarowe Scania są budowane z wykorzystaniem seryjnych modułów, co pozwala na ich optymalne dostosowanie do potrzeb użytkownika. Modułowa budowa Scania umożliwia zastosowanie wielkoseryjnych elementów, nawet w unikatowych pojazdach, takich jak podnośnik Scania/Bronto. Pojazd nie posiada żadnych indywidualnych części, co gwarantuje większą niezawodność i dyspozycyjność, a także szybszą obsługę techniczną i naprawy. Solidne podwozie Scania zapewnia doskonałą sztywność skrętną i odporność na działanie momentów zginających, stanowiąc idealną platformę do montażu najdłuższych drabin i najwyższych podnośników koszowych.
Rozwiązania konstrukcyjne układów jezdnych
W przypadku podwozia Scania zastosowano standardowe zawieszenie osi podwójnie skrętnych przednich oraz zestawu tridem z napędem na dwie osie i ostatnią osią skrętną. Takie rozwiązanie gwarantuje mniejszy promień skrętu, co ułatwia manewrowanie podnośnikiem w wąskich ulicach. Ostatnia oś jest dodatkowo osią sztywną, wleczoną, podnoszoną z funkcją automatycznego opuszczania przy nacisku 11 500 kg.
Dodatkowe ramię manewrowe
W celu uzyskania lepszych parametrów techniczno-taktycznych, na końcu ostatniej sekcji podnośnika zostało umieszczone dodatkowe ramię manewrowe, składające się z dwóch sekcji wysuwanych hydraulicznie.
Bezpieczeństwo i obsługa podnośników
Nowoczesne podnośniki strażackie wyposażone są w zaawansowane systemy bezpieczeństwa, które nadzorują pracę i zapobiegają potencjalnym zagrożeniom.
Systemy nadzoru komputerowego
Bezpieczeństwo pracy podnośnika nadzoruje komputer wraz z zestawem czujników. Komputer monitoruje całą pracę ramienia, aby zapobiec obaleniu podnośnika. W pamięci komputera zaprogramowane są m.in. maksymalne wysuwy segmentów przy różnych kątach uniesienia oraz przy różnych wysuwach podpór, a także maksymalne obciążenia kosza. W przypadku przekroczenia bezpiecznych wartości, komputer nie pozwala na dalsze działania.
Procedury bezpieczeństwa
Podstawową zasadą bezpieczeństwa podczas pracy z podnośnikiem jest prawidłowe wysunięcie podpór, najlepiej na maksymalny wysuw, i ustawienie ich na stabilnym gruncie. Wysuwanie segmentów ramienia odbywa się za pomocą cylindra hydraulicznego umieszczonego w pierwszym segmencie, a następnie za pomocą lin stalowych ułożonych na bloczkach przymocowanych do segmentów.
Oznaczenia i klasyfikacja pojazdów strażackich
Samochody strażackie są oznaczane w sposób uniwersalny, umożliwiający identyfikację wozu w czasie akcji. Systemy oznaczeń określają rodzaj pojazdu, jego parametry i przeznaczenie.
System oznaczeń w Polsce
W Polsce stosuje się oznaczenia zgodne z normą PN-EN 1846-1:2011. Oznaczenia te określają w kolejności: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, oraz parametry takie jak pojemność zbiornika na wodę i wydajność autopompy.
Przykłady oznaczeń
- GBA 5/32: Samochód ratowniczo-gaśniczy ciężki, ze zbiornikiem wodnym, z autopompą, zbiornik na wodę o pojemności 5 m³, wydajność nominalna autopompy 32 hl/min.
- GBA 5/24: Samochód ratowniczo-gaśniczy ciężki, ze zbiornikiem wodnym, z autopompą, zbiornik na wodę o pojemności 5 m³, wydajność nominalna autopompy 24 hl/min.
- SC 2/5000/3200: Samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.
Identyfikacja wozów w czasie akcji
Oznaczenie takie, nazywane numerem operacyjnym, składa się z trzech elementów: trzycyfrowego numeru (prefiks) określającego powiat i typ jednostki, jednoliterowego oznaczenia województwa oraz dodatkowych oznaczeń charakterystyki pojazdu.
Podsumowanie
Podnośniki strażackie to zaawansowane technologicznie urządzenia, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa publicznego. Ciągły rozwój w dziedzinie konstrukcji, materiałów i systemów sterowania sprawia, że nowoczesne podnośniki strażackie stają się coraz bardziej efektywne, niezawodne i bezpieczne w użyciu.
