Wprowadzenie do Przeciwpożarowego Wyłącznika Prądu (PWP)
Przeciwpożarowy wyłącznik prądu (PWP) to urządzenie, które wspiera ochronę budynków. Jest to jeden z podstawowych elementów systemu ochrony przeciwpożarowej, choć często bywa niedoceniany. Dzięki niemu możliwe jest szybkie odłączenie zasilania elektrycznego w razie pożaru, co znacznie zwiększa bezpieczeństwo zarówno osób, jak i mienia.
Jego rola jest kluczowa w zapobieganiu rozprzestrzenianiu się ognia oraz minimalizacji szkód powstałych wskutek pożaru. Urządzenie to zaprojektowano po to, aby zapewniać maksymalne bezpieczeństwo w sytuacji zagrożenia.
Czym jest Przeciwpożarowy Wyłącznik Prądu?
Przeciwpożarowy wyłącznik prądu (PWP) to specjalne urządzenie elektryczne, przeznaczone do szybkiego i bezpiecznego odcięcia zasilania elektrycznego w sytuacji zagrożenia pożarowego. Jego zadaniem jest odcięcie dopływu energii elektrycznej do instalacji i urządzeń, które mogą być źródłem zapłonu lub podtrzymywać pożar. W praktyce wyłącznik ten jest stosowany w obiektach, gdzie istnieje ryzyko pożaru, np. w zakładach produkcyjnych, magazynach, halach przemysłowych, a także w budynkach mieszkalnych wielorodzinnych i użyteczności publicznej.
W razie pojawienia się ognia umożliwia odłączenie dopływu prądu i bezpieczne prowadzenie akcji gaśniczej.
Obowiązkowe Miejsca Montażu PWP
Zgodnie z przepisami, przeciwpożarowy wyłącznik prądu należy instalować w określonych budynkach. PWP jest wymagany w budynkach i obiektach, w których istnieje podwyższone ryzyko pożaru oraz tam, gdzie przepisy określają obowiązek stosowania takich zabezpieczeń.
Przepisy i Wytyczne
Konieczność stosowania przeciwpożarowych wyłączników prądu w instalacjach elektrycznych w budynkach wynika z zapisów Rozporządzenia Ministra Infrastruktury dotyczącego warunków technicznych budynków (WT 2021) oraz norm przeciwpożarowych. Mówi o tym również rozporządzenie w sprawie ochrony przeciwpożarowej. Zgodnie z tymi regulacjami, PWP musi być stosowany w obiektach takich jak:
- Hale produkcyjne i magazyny z materiałami łatwopalnymi,
- Pomieszczenia techniczne i serwerownie,
- Parkingi podziemne lub garaże wielopoziomowe,
- Budynki użyteczności publicznej o dużym natężeniu ruchu osób,
- Obiekty o zwiększonym ryzyku pożaru, np. laboratoria, stacje paliw, kotłownie,
- Budynki mieszkalne wielorodzinne powyżej określonej wysokości (np. powyżej 12 m), gdzie konieczne jest szybkie odcięcie zasilania w razie pożaru,
- Szpitale i placówki ochrony zdrowia.
W tych miejscach przeciwpożarowy wyłącznik prądu jest nie tylko zalecany, ale stanowi element wymogów ochrony przeciwpożarowej oraz warunków technicznych użytkowania budynków. PWP należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
Dodatkowe Wymogi
W pomieszczeniach z instalacjami o podwyższonym ryzyku iskier, np. kotłownie, serwerownie, pomieszczenia techniczne, stosowanie PWP jest wręcz obowiązkowe ze względu na ryzyko zapłonu. W niektórych branżach, np. przemysł chemiczny czy petrochemiczny, wymogi mogą być jeszcze bardziej restrykcyjne i określone w szczegółowych przepisach lub standardach branżowych.
Zalety Stosowania PWP
Zastosowanie przeciwpożarowego wyłącznika prądu przynosi szereg korzyści w kontekście bezpieczeństwa pożarowego:
- Zwiększenie bezpieczeństwa osób i mienia - szybkie odcięcie prądu eliminuje ryzyko iskier i zapłonu.
- Minimalizacja szkód pożarowych - ogranicza rozprzestrzenianie ognia przez przewody elektryczne.
- Ochrona sprzętu i instalacji - zapobiega uszkodzeniom urządzeń elektrycznych.
- Spełnienie wymogów prawnych i norm - zgodność z przepisami BHP i przeciwpożarowymi.
- Ułatwienie akcji ratowniczej - pozwala na bezpieczniejsze działania straży pożarnej.

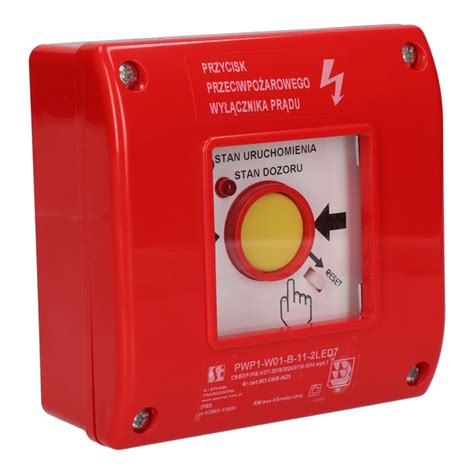

Podwójny Przeciwpożarowy Wyłącznik Prądu - PWP1-W01
Charakterystyka i Funkcjonalność
PWP1-W01 to ręczny przycisk uruchamiająco-sygnalizujący, który idealnie sprawdza się jako przycisk REPO (Remote Emergency Power Off) do zdalnego, awaryjnego odłączania zasilania UPS. Jego funkcją jest szybkie przerwanie zasilania w sytuacjach zagrożenia, takich jak pożar, zwarcie czy awaria systemów serwerowych. Wersja natynkowa zapewnia łatwy montaż w strategicznych punktach infrastruktury.
Zakres temperatury pracy dla tego typu wyłącznika wynosi od -25 do +70°C.
Sygnalizacja LED i Podłączenie
Wyłącznik PWP1-W01 posiada sygnalizację LED w dwóch kolorach, co ułatwia nadzór nad stanem zasilania. Daje on możliwość informacji o:
- Dioda zielona - stan uruchomienia (przycisk aktywny)
- Dioda czerwona - stan dozoru (zasilanie załączone, tryb czuwania)
Ledy zakończone są kostką podłączeniową. Czerwony LED powinien świecić się, gdy wyłącznik jest załączony. W momencie zbicia szybki czerwony LED powinien zgasnąć, a zapalić się powinien zielony LED, który informuje o uruchomieniu wyłącznika. Zielony LED powinien być zasilany z osobnego źródła zasilania, najlepiej sprzed wyłącznika.
Minimalna ilość przewodów potrzebnych do podłączenia wyłącznika z 2 LEDami zależna jest od konfiguracji styków:
- 2 LEDy + 3 styki - min. 7 przewodów
- 2 LEDy + 2 styki - min. 6 przewodów

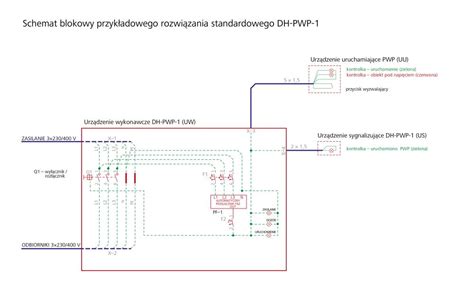

Typy Torów Prądowych (A i B)
Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B).
Typ A (Tory Zmianowe)
W tym typie, po zbiciu szybki lub zdemontowaniu pokrywy, tory działają następująco:
- Tory zwierne NO (10, 20, 30): otwierają się.
- Tory rozwierne NC (01, 02, 03): zamykają się.
- Tory mieszane NC/NO (11, 12, 21): tory zwierne się otworzą, a tory rozwierne się zamkną.
Typ B (Przycisk Stały, Odblokowywany Resetem)
W tym typie, po zbiciu szybki lub zdemontowaniu pokrywy, przycisk należy wcisnąć ręcznie. Wówczas tory działają następująco:
- Tory zwierne NO (10, 20, 30): zamykają się.
- Tory rozwierne NC (01, 02, 03): otwierają się.
Wymagania dotyczące Umiejscowienia i Oznakowania
Lokalizacja wyłącznika jest bardzo ważna, ponieważ wpływa na jego dostępność w sytuacjach awaryjnych. Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.
W myśl rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, urządzenia przeciwpożarowe to urządzenia służące do zapobiegania powstawaniu, wykrywania oraz zwalczania pożarów lub ograniczania ich skutków (mogą to być urządzenia stałe lub półstałe, uruchamiane ręcznie lub samoczynnie). Przeciwpożarowy wyłącznik prądu należy do tych urządzeń.
Ręczny przycisk uruchamiająco-sygnalizujący, jak PWP1, może być stosowany jako „Przeciwpożarowy wyłącznik prądu” pod warunkiem umieszczenia nad nim odpowiedniej tabliczki, która często jest dołączona w komplecie (np. tabliczka samoprzylepna z napisem „Przeciwpożarowy wyłącznik prądu”).
Jak Wybrać Odpowiedni PWP?
Każde urządzenie tego typu powinno spełniać określone normy techniczne. Przy wyborze należy uwzględnić:
- Prąd znamionowy i wytrzymałość prądową urządzenia,
- Typ wyłącznika - ręczny, automatyczny lub hybrydowy,
- Stopień ochrony IP dopasowany do warunków środowiskowych,
- Możliwość integracji z systemami alarmowymi,
- Posiadanie wymaganych certyfikatów i norm.
Montaż, Przeglądy i Serwisowanie
Montaż wyłącznika powinien wykonać wykwalifikowany elektryk zgodnie z projektem i przepisami. Systemy ochrony przeciwpożarowej wymagają regularnych przeglądów oraz serwisowania, aby mogły działać skutecznie. Regularne przeglądy i konserwacja są niezbędne, aby zapewnić niezawodne działanie urządzenia w sytuacji awaryjnej. Jego prawidłowy montaż oraz regularne przeglądy pozwalają zwiększyć bezpieczeństwo użytkowników budynku. Ponadto monitoring pożarowy oraz alarmy stanowią dodatkowe wsparcie dla całego systemu.
