Zapewnienie bezpieczeństwa przeciwpożarowego w każdym obiekcie jest kluczowe, a jednym z podstawowych elementów tego systemu są ręczne ostrzegacze pożarowe (ROP) oraz ich odpowiednie oznakowanie. Artykuł ten kompleksowo przedstawia informacje na temat ROP-ów, ich funkcji, zasad działania, a także znaczenia i wymagań dotyczących znaków przeciwpopożarowych.
Ręczny Ostrzegacz Pożarowy (ROP): Czym jest i jak działa?
Ręczny ostrzegacz pożarowy, powszechnie nazywany ROP, to urządzenie służące do ręcznego uruchomienia systemu sygnalizacji pożarowej. Uruchomić go powinna osoba, która zauważyła pożar bądź zagrożenie pożarowe w budynku. Systemy ostrzegania przed pożarem znajdują się we wszystkich budynkach użyteczności publicznej.

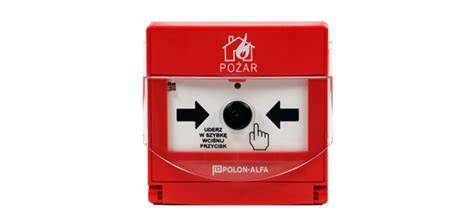

Budowa i zasada działania ROP
ROP-y charakteryzują się obudową wykonaną z czerwonego tworzywa. Nieodłącznym elementem jest przezroczysta szybka, również wykonana z tworzywa sztucznego, której zadaniem jest zabezpieczenie przed przypadkowym włączeniem ostrzegacza. Uruchomienie ROP-a przebiega dwuetapowo i polega na zbiciu lub odsunięciu szybki zabezpieczającej, a następnie naciśnięciu przycisku. Po uruchomieniu ROP przekaże informację do systemu alarmowego, który za pomocą sygnałów dźwiękowych powiadomi o zagrożeniu osoby przebywające w budynku.
Typy ROP-ów
- ROP-y uruchamiane bezpośrednio (działanie pojedyncze): Przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki.
- ROP-y uruchamiane pośrednio (działanie podwójne, typ B): Przejście do stanu alarmowania wymaga, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą.
Znaczenie i charakterystyka znaku alarmu pożarowego ROP (F05/F005)
Znak alarm pożarowy ROP na folii samoprzylepnej (F05) to niezawodne oznaczenie miejsca, w którym znajduje się ręczny ostrzegacz pożarowy. Głównym celem tego znaku jest umożliwienie szybkiego zlokalizowania ROP i natychmiastowego uruchomienia alarmu w przypadku wykrycia pożaru.
Opis piktogramu i jego właściwości
Znak ma kształt kwadratu z białym symbolem ludzkiej dłoni naciskającej przycisk, umieszczonym na jaskrawoczerwonym tle. Czasami na znaku może znajdować się również dodatkowy symbol, np. dzwonek alarmowy lub płomień. Wykonanie na samoprzylepnej folii lub sztywnej płycie ułatwia szybki i trwały montaż na gładkich powierzchniach, zapewniając czytelność oznakowania w codziennych warunkach eksploatacji.
Oznaczenie elementów systemu ppoż. znakiem Alarm pożarowy ROP F005 w postaci fotoluminescencyjnego znaku dodatkowo poprawia widoczność znaku po zmroku i w nocy.
Obowiązek stosowania i montaż
Znak alarm pożarowy ROP F05 jest obowiązkowym elementem wyposażenia wszędzie tam, gdzie zainstalowany jest system sygnalizacji pożarowej z ręcznymi ostrzegaczami pożarowymi. Montuje się go w dobrze widocznych miejscach, najczęściej bezpośrednio nad przyciskiem ROP.

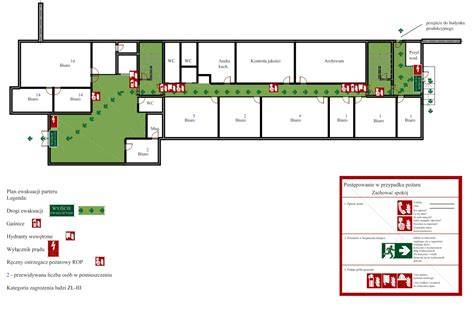

Ogólne zasady rozmieszczenia ROP-ów i znaków PPOŻ
Właściwe rozmieszczenie ręcznych ostrzegaczy pożarowych oraz znaków PPOŻ to nie tylko wymóg formalny, ale także element realnie wpływający na skuteczność działań ratowniczych.
Wymogi instalacyjne dla ROP-ów
- Ręczne ostrzegacze pożarowe muszą być zamontowane na wysokości od 1,2 m do 1,6 m.
- Długość drogi do ROP-a nie powinna przekraczać 30 m.
- Ostrzegacze powinny być zamontowane przy każdym wyjściu, na drogach ewakuacyjnych oraz na klatkach schodowych na każdej kondygnacji.
- ROPy muszą się również znaleźć na obszarach szczególnie zagrożonych pożarem, a także w pobliżu miejsc umieszczenia gaśnic i/lub hydrantów ściennych.
Umiejscowienie ROP-ów jest zależne od wielu czynników, a ich rodzaj oraz umiejscowienie regulowane są przez normy budowlane. Dla bezpieczeństwa użytkowników obiektów ważne jest, żeby zostały zaprojektowane w sposób spełniający wszystkie wytyczne i były w pełni funkcjonującym elementem Systemu Sygnalizacji Pożarowej (SSP).
Znaki przeciwpożarowe (PPOŻ) - Klucz do bezpieczeństwa
Znaki przeciwpożarowe odgrywają kluczową rolę w oznaczaniu lokalizacji sprzętu gaśniczego, hydrantów oraz urządzeń alarmowych, co jest niezbędne dla zapewnienia bezpieczeństwa w sytuacjach zagrożenia pożarowego. Ich obecność umożliwia natychmiastowe zidentyfikowanie potrzebnego wyposażenia ratunkowego, a także sprawne działanie służb oraz osób znajdujących się w obiekcie.
Cechy wizualne i normy znaków PPOŻ
Charakterystyczny czerwony kolor znaków przeciwpożarowych oraz ich zgodność z normami umożliwiają szybkie rozpoznanie i reakcję w sytuacjach zagrożenia pożarowego. Kontrastujące barwy i proste, jednoznaczne symbole ułatwiają ich zauważenie nawet w warunkach ograniczonej widoczności. Kolorystyka oraz kształt są ściśle określone przepisami, co pozwala na zachowanie spójności niezależnie od miejsca instalacji. Właściwa forma graficzna piktogramów zwiększa efektywność działania osób odpowiedzialnych za bezpieczeństwo.
Obecnie obowiązujące znaki pożarowe oparte są przede wszystkim na międzynarodowej normie PN-EN ISO 7010, która wprowadziła piktogramy zrozumiałe niezależnie od bariery językowej. Ujednolicenie oznaczeń sprawia, że niezależnie od kraju, w którym się znajdujemy, symbole są rozumiane w ten sam sposób, co znacznie zwiększa skuteczność działań ratowniczych i ewakuacyjnych. Oznaczenia są zrozumiałe dla każdego, niezależnie od języka czy narodowości. Choć w starszych obiektach wciąż można spotkać oznaczenia wykonane według normy PN-92/N-01256/01, to przy doposażaniu budynków lub ich modernizacji eksperci zalecają stosowanie najnowszych wzorów.
Obowiązek stosowania i rozmieszczenie
Znaki PPOŻ są wymagane przepisami w każdym budynku użyteczności publicznej, zakładzie pracy oraz obiekcie przemysłowym, co ma na celu zapewnienie bezpieczeństwa i skutecznej ewakuacji. Obowiązek ich stosowania wynika z przepisów przeciwpożarowych oraz norm BHP, które precyzyjnie określają, jakie oznaczenia powinny się znaleźć w danym obiekcie. Brak odpowiedniego oznakowania może skutkować nie tylko zagrożeniem życia, ale również karami administracyjnymi i prawnymi.
Znaki muszą być umieszczone w miejscach łatwo dostępnych, widocznych z różnych punktów obiektu i niezasłoniętych przez elementy wyposażenia czy konstrukcji. Powinny wskazywać dokładne lokalizacje sprzętu gaśniczego, przycisków alarmowych oraz dróg ewakuacyjnych, umożliwiając natychmiastową reakcję w przypadku pożaru. Regularne kontrole i przeglądy oznaczeń są niezbędne, aby upewnić się, że są one czytelne, nieuszkodzone i zgodne z aktualnymi przepisami.
Piktogramy PPOŻ - szybka identyfikacja zagrożenia
Piktogramy PPOŻ są zaprojektowane tak, aby umożliwiać natychmiastowe rozpoznanie rodzaju zagrożenia pożarowego oraz potrzebnego sprzętu gaśniczego, co jest kluczowe dla szybkiej reakcji. Jasne symbole przedstawiające m.in. gaśnice, hydranty lub alarmy pożarowe nie pozostawiają wątpliwości co do przeznaczenia oznaczenia. Dzięki prostym i czytelnym symbolom piktogramy zwiększają bezpieczeństwo osób przebywających w obiekcie poprzez ułatwienie szybkiej reakcji na zagrożenie. W sytuacjach awaryjnych, kiedy liczy się każda sekunda, łatwość identyfikacji symboli może uratować życie i ograniczyć rozprzestrzenianie się ognia. Znaki takie jak „gaśnica”, „hydrant” czy „przycisk alarmowy” są rozpoznawane niemal natychmiast i nie wymagają dodatkowych instrukcji. Symbole sprzętu gaśniczego, dróg ewakuacyjnych oraz zagrożeń pożarowych pomagają w efektywnym reagowaniu na pożar poprzez dostarczenie niezbędnych informacji wizualnych. Ich zrozumienie nie wymaga znajomości języka, co jest istotne w obiektach o międzynarodowym charakterze.
Kolorystyka i materiały piktogramów pożarowych
Kolor czerwony w piktogramach pożarowych natychmiast przyciąga uwagę i jednoznacznie kojarzy się z niebezpieczeństwem oraz koniecznością działania. Trwałe materiały używane do produkcji piktogramów pożarowych gwarantują odporność na warunki atmosferyczne oraz uszkodzenia mechaniczne, co zapewnia ich długotrwałą funkcjonalność. W obiektach przemysłowych i miejscach o dużym natężeniu ruchu fizyczna odporność oznaczeń jest niezbędna, by zachowały one swoje właściwości przez długi czas.
Większość incydentów pożarowych wiąże się z nagłą utratą zasilania elektrycznego oraz gęstym zadymieniem, które ogranicza widoczność niemal do zera. W takich warunkach standardowe tablice stają się bezużyteczne. Dlatego profesjonalne znaki pożarowe często wykonane są w technologii fotoluminescencyjnej. Oznacza to, że materiał, z którego wykonany jest piktogram, „ładuje się” światłem dziennym lub sztucznym, a po jego zaniku emituje własne światło przez długi czas. Pozwala to na bezbłędne odnalezienie hydrantu wewnętrznego czy przycisku ROP nawet w całkowitych ciemnościach.
Zasady ochrony przeciwpożarowej
Fałszywe alarmy pożarowe - Odpowiedzialność i konsekwencje
Należy pamiętać, że nieuzasadnione wezwanie Policji, pogotowia czy innych służb jest wykroczeniem i podlega karze aresztu, ograniczenia wolności albo grzywny do 1500 zł zgodnie z Art. 66 par. 1 Kodeksu Wykroczeń. Wiele fałszywych alarmów pochodzi z obiektów użyteczności publicznej wyposażonych w systemy sygnalizacji pożaru. Powodem wszczęcia alarmu i postawienia strażaków w stan gotowości może być papieros w toalecie, nieumyślne wciśnięcie ręcznego ostrzegacza pożarowego, zbyt duże zadymienie w skutek smażenia w restauracjach itp. Sytuacje te nie wymagają interwencji straży pożarnej, mimo to strażacy muszą udać się na miejsce. Apelujemy o odpowiedzialne korzystanie z numerów alarmowych.
Najczęściej zadawane pytania dotyczące znaków PPOŻ i ROP
Jakie znaki przeciwpożarowe są obowiązkowe?
W każdym obiekcie budowlanym obowiązkowe jest oznakowanie lokalizacji podręcznego sprzętu gaśniczego (gaśnice), urządzeń sterujących (centrale PPOŻ, wyłączniki prądu) oraz elementów instalacji wodociągowej przeciwpożarowej (hydranty). Niezbędne są również znaki informujące o położeniu Ręcznych Ostrzegaczy Pożarowych (ROP).
Gdzie montuje się znaki PPOŻ?
Znaki montuje się przede wszystkim bezpośrednio nad urządzeniami gaśniczymi oraz na drogach ewakuacyjnych, tak aby były widoczne z dużej odległości. Piktogramy powinny być umieszczone na wysokości wzroku (średnio 1,5-2 m od poziomu posadzki). Prawidłowy montaż to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności. Znaki ochrony przeciwpożarowej muszą być umieszczone w miejscach widocznych z każdego punktu drogi komunikacyjnej. W przypadku dużych hal, gdzie widoczność może być ograniczona przez składowane towary, stosuje się znaki pożarowe montowane prostopadle do ścian (tzw. semafory).
Czy znaki przeciwpożarowe muszą być fotoluminescencyjne?
Tak, zgodnie z polskimi normami bezpieczeństwa, znaki ochrony przeciwpożarowej montowane na drogach ewakuacyjnych oraz te wskazujące sprzęt ratowniczy powinny być wykonane z materiałów fotoluminescencyjnych. Gwarantuje to ich widoczność w przypadku zadymienia lub awarii oświetlenia podstawowego i awaryjnego.
Jakie normy obowiązują dla oznaczeń przeciwpożarowych?
Obecnie wiodącą normą jest PN-EN ISO 7010:2012, która ujednolica znaki w całej Europie. Wciąż dopuszczalne jest stosowanie starszej normy PN-92/N-01256/01 w budynkach, które zostały już wcześniej w nią wyposażone, jednak przy nowej certyfikacji lub modernizacji zaleca się przejście na ISO 7010.
Czy znaki PPOŻ można stosować na zewnątrz?
Tak, jednak wymagają one zastosowania odpowiednich materiałów podkładowych. Do użytku zewnętrznego zalecane są tablice na sztywnej płycie PCV o podwyższonej odporności na promieniowanie UV i skrajne temperatury. Folie samoprzylepne mogą szybciej tracić kolor i właściwości luminescencyjne pod wpływem słońca.
Jak dobrać wielkość znaku przeciwpożarowego?
Zgodnie z normą ISO 3864-1, widoczność znaku uzależniona jest od odległości, z jakiej się go obserwuje. Wzór to: I = z0 * h, gdzie:
- I - maksymalna odległość pozwalająca prawidłowo odczytać znak;
- h - wysokość znaku;
- z0 - współczynnik odległości (zmienia się w zależności od różnych użytkowników i rodzaju oświetlenia).
Jeśli nie znamy tej wartości, należy przyjąć, że z0=60. W słabo oświetlonych pomieszczeniach z0 trzeba przemnożyć przez 0,5, wówczas można przyjąć, że z0=30.
